Powermill Comment faire une sélection par couleur ?

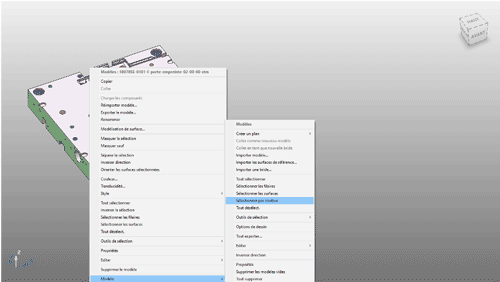

Sélectionner tout le modèle, puis clic droit sur le modèle /Modèle/sélectionner par couleur comme indiqué ci-dessous :

powermill sélection par couleur



La fenêtre suivante va apparaître : C’est une fenêtre de filtre de sélection ou il y a 3 types de filtre de sélection : Modèle, couleur, niveau ou ensemble

powermill sélection par couleur

L’intérêt de cette fonction, c’est que l’on va pouvoir faire une sélection par couleur d’un modèle CAO. Dans l’exemple ci-dessous, cela va nous permettre d’identifier différentes zones de perçage.

Voici un exemple pour la couleur bleu :

powermill sélection par couleur

Un fois que la zone est sélectionnée, nous allons pouvoir faire un ensemble de trou pour la couleur bleu :

powermill sélection par couleur

PowerMill étant une solution ouverte, il est tout à fait possible d’associer ce genre d’opération via une macro, afin de pouvoir reconnaitre toutes les zones de couleurs et de créer les ensembles des trous correspondants.
