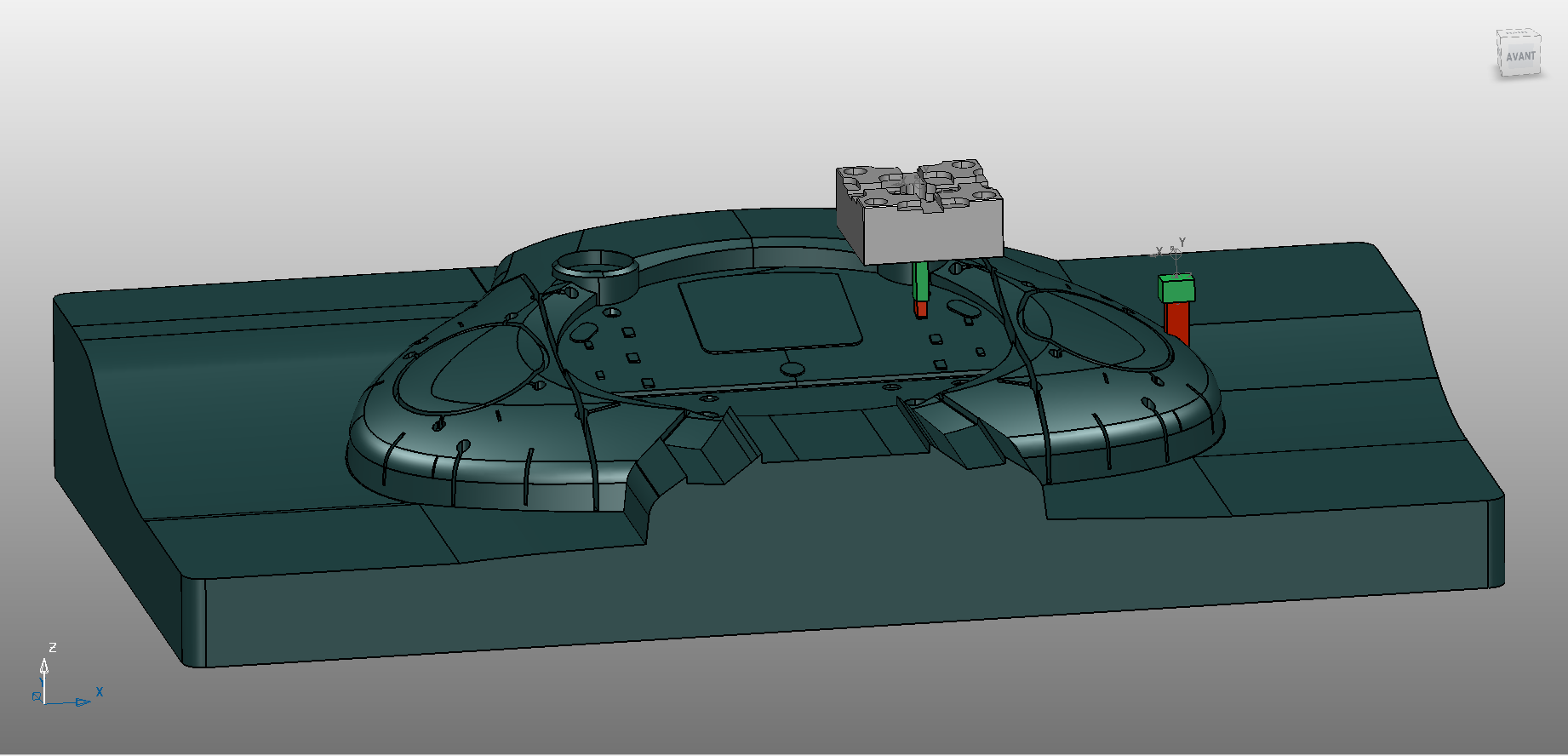

Une image contenant graphique
Description générée automatiquement

Création d’une électrode sur Powershape pour inspection sur Powerinspect (Partie 1)









Intro :

Sur Powershape, vous avez la possibilité de créer des électrodes et de définir directement les emplacements des points d’inspection nécessaires à PowerInspect.

Une fois l’électrode créée sur Powershape (fichier .trode), il existe un Add-In sur PowerInspect (Electrode Inspection) permettant l’importation puis l’inspection d’électrode.



1- Création / puis exportation de l’électrode sur Powershape :

- Lancement de Powershape puis importation de la CAO désirée.

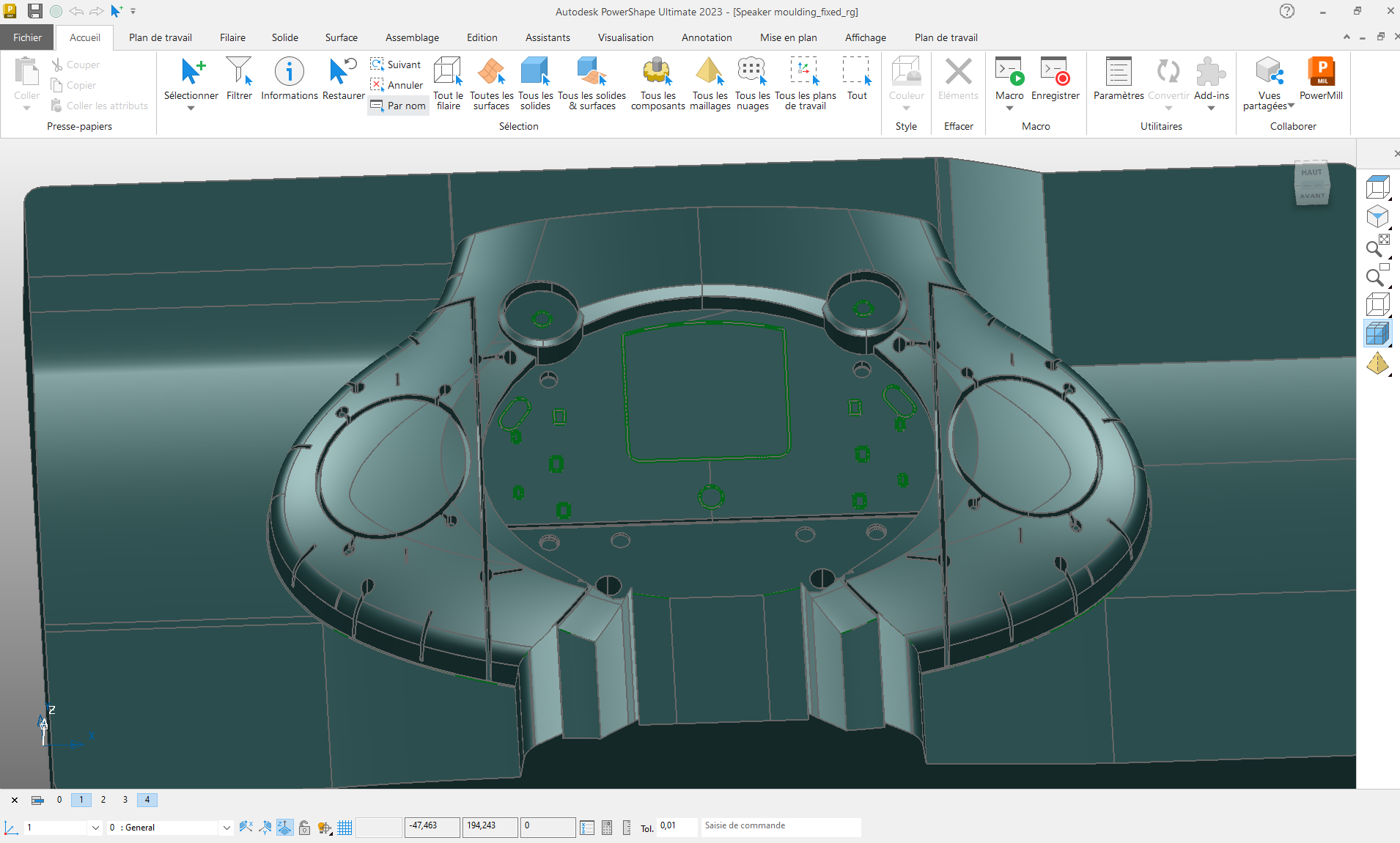

- Ci-dessous la CAO est appliquée pour la création d’électrodes car elle comprend de nombreuses cavités aux différentes formes :

Une image contenant texte, ciel, chaîne
Description générée automatiquement



  • Dans un 1er temps il faut activer le solide en question.

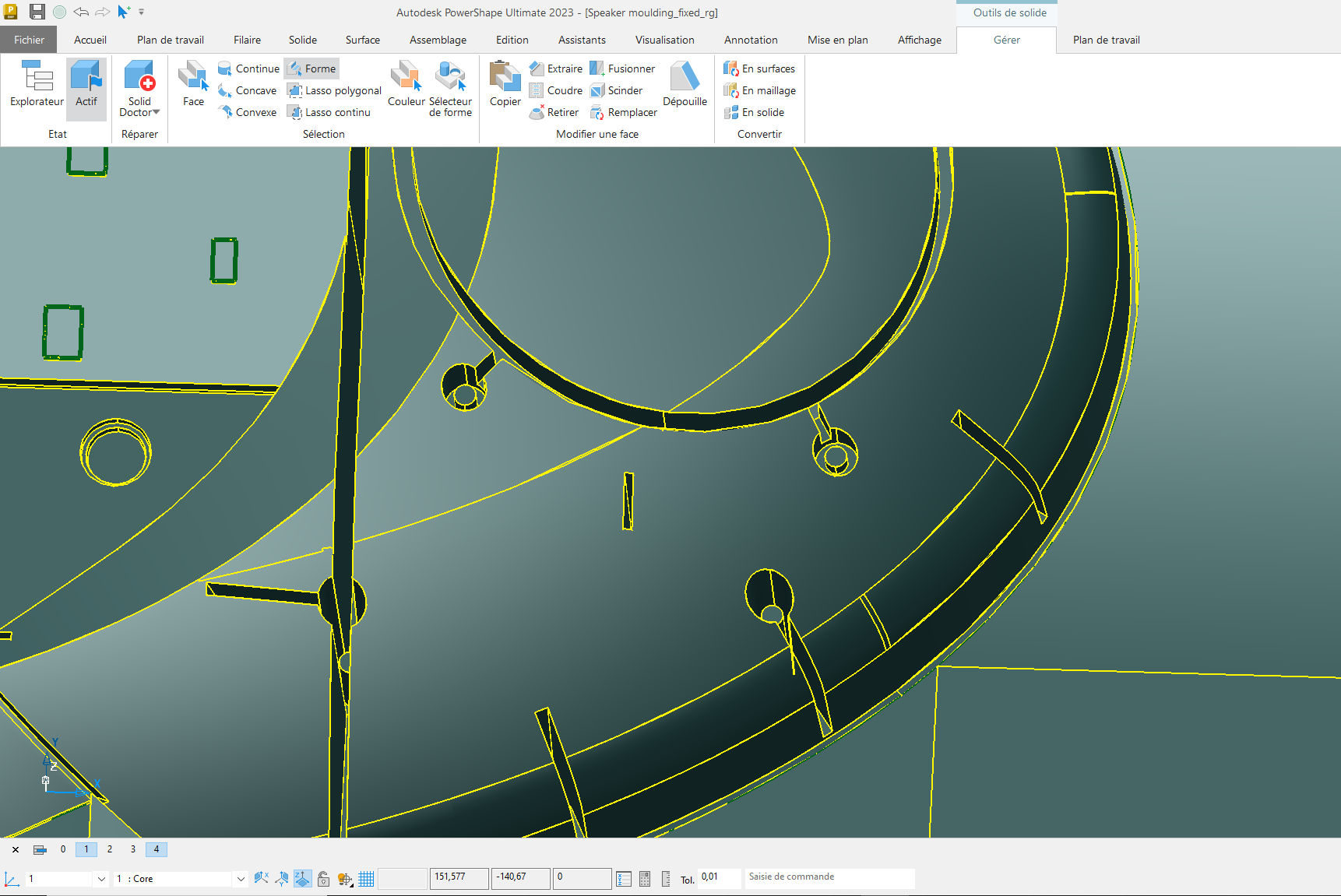

  • Cliquez ensuite dans les onglets sur « Gérer » et choisissez la sélection appropriée à la forme, en l’occurrence ici « Concave »



Une image contenant diagramme
Description générée automatiquement



Forme concave visée

  • Puis sélectionnez 1 face de la forme concave (automatiquement Powershape sélectionne toute l’enveloppe de la forme)
  • Cliquez ensuite sur l’onglet « Solide » puis sur « Noyau à partir de la sélection »





  • Une nouvelle fenêtre s’affiche permettant de nouvelles possibilités d’ajouter des éléments en longueur sur votre électrode



Une image contenant diagramme
Description générée automatiquement

  • Cela permet d’ajouter un corps plus long si besoin.
  • Cliquez ensuite sur l’onglet « Assistants » puis sur « Créer Electrode »
  • Une fenêtre s’ouvre avec le message suivant : « Est-ce que l’électrode (solide) inclue la base ? »

Si vous cliquez sur « oui » vous passez directement a la 2nde étape de création de l’électrode

Si vous cliquez sur « non » vous accédez à la fenêtre de création de la base

  • Dans cet exemple j’ai cliqué sur non, afin de déterminer les volumes du bloc et choisir la matière graphique pour mon électrode :







  • En cliquant ensuite sur suivant la fenêtre « porte électrode » s’ouvre, afin de définir la marque et le modèle :





  • Sur la fenêtre suivante choisissez le N° de layer pour Powershape, le nom de l’électrode, la valeur de Gap entre pièce et électrode en latéral …
  • Sur la fenêtre suivante choix de la matière de la pièce, des sous-dimensionnements et nombre de passe pour Ebauche/ semi/ et finition, choix de la qualité de surface finie … :





Rendez vous le mois prochain pour voir la suite de la configuration Electrode avec notamment :

  • Les Options d’exportation (sous Powermill, autre FAO, ou autre soft)
  • Les scripts d’exportation suivant votre machine d’électroérosion (Makino, GF, AGIE …)
  • Comment définir les points d’inspection sur votre électrode pour import sur PowerInspect 😉
