PowerShape: Les Alignements



Powershape permet l’alignement rapide de deux entités. Qu’elles soient de la mêmes famille, Surfaces, solides, maillages, ou combinés.

Exemple 1 : Alignement de surfaces

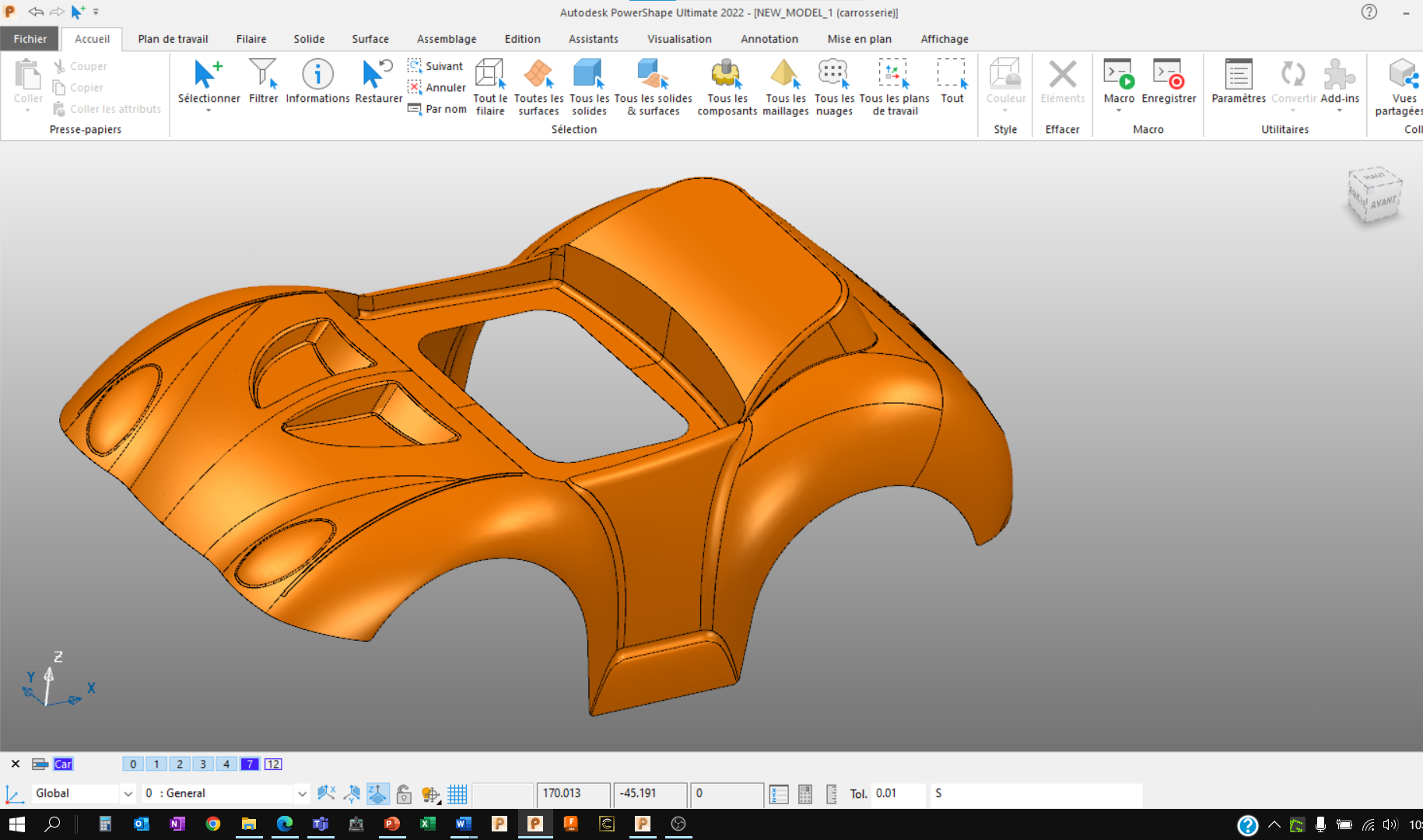

  1. Charger dans Powershape le premier modèle

Une image contenant texte, intérieur, ordinateur
Description générée automatiquement

  1. Importer ensuite une autre entité à ajouter à la modélisation du modèle

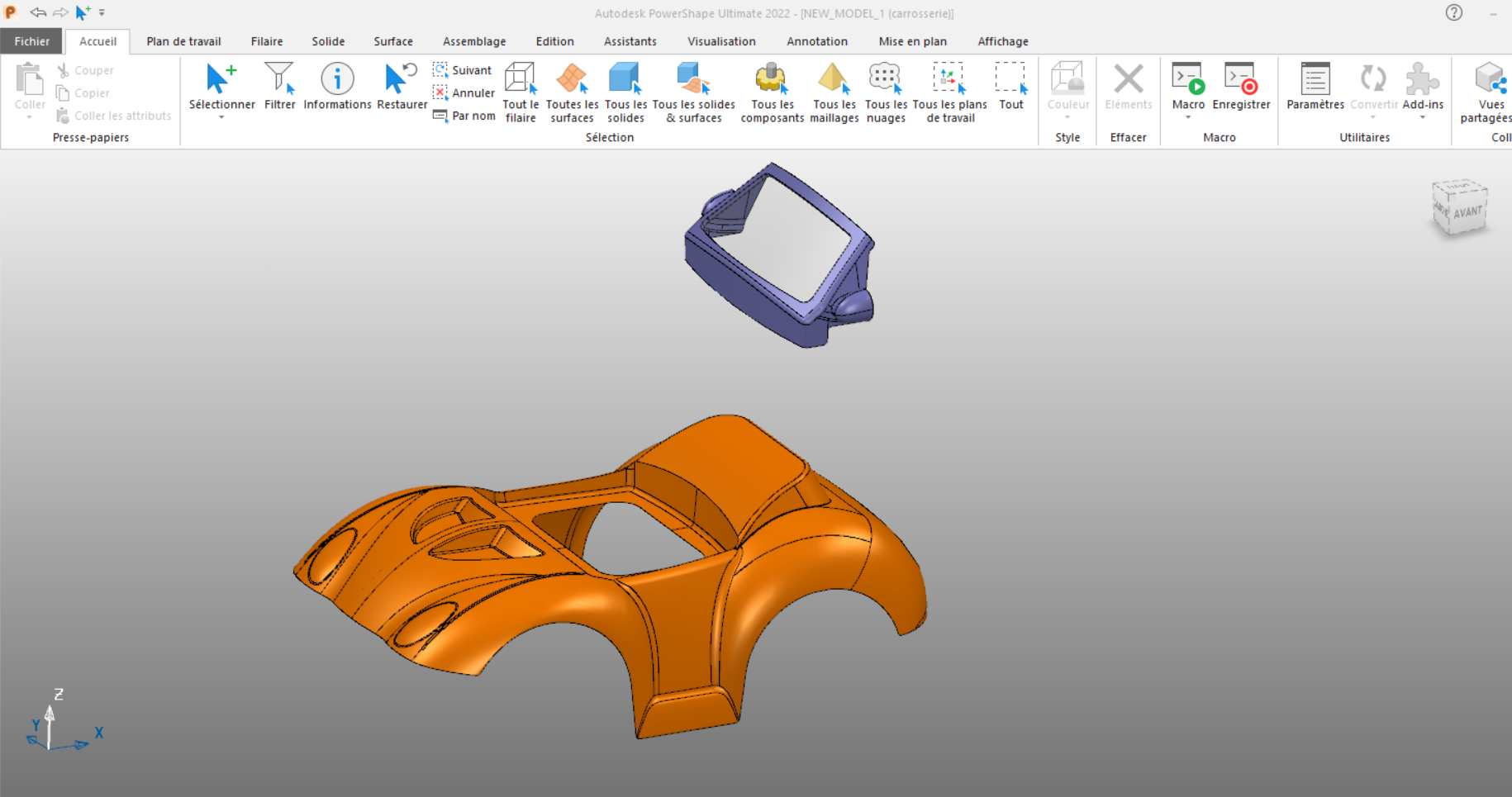

On constate que le pare brise n’a pas été modélisé dans le même repère que la carrosserie, Il faut donc repositionner les deux parties

  1. Dans le menu édition, sélectionner l’outil -> Aligner -> Élément

  1. Sélectionner l’élément à aligner

Dans notre cas, le pare brise est composé de plusieurs surfaces. L’outils d’alignement ne permet pas de sélectionner plusieurs surfaces. Pour contourner ceci, il faut créer un solide à partir des surfaces sélectionnées.

  • Sélectionner les surfaces à inclure dans le solide
  • Outils -> Solide -> Créer un solide à partir d’éléments

Une image contenant texte
Description générée automatiquement

  1. Désormais nous pouvons aligner nos deux solides
  • Sélectionner le solide à aligner dans le menu –

Édition, sélectionner l’outil -> Aligner -> Élément

  • Sélectionner l’élément fixe
  • Définir les points : Permet de définir trois points d’alignements à déterminer sur les deux modèles.
  • Pour faciliter le repérage des points sur les deux modèles une option permet de diviser l’écran Powershape en deux

  • Placer les trois points d’alignement sur les deux modèles

  • Appliquer. Les deux modèles se repositionnent en fonction des points

Lancer la Video : Alignement

Exemple 2 : Alignement de maillages

  1. Charger les maillages à aligner
  2. Sélectionner l’outils d’alignement de maillage

Une image contenant texte
Description générée automatiquement

  1. Comme pour les solides vus plus haut, sélectionner l’élément à aligner, l’élément fixe et les points d’alignement

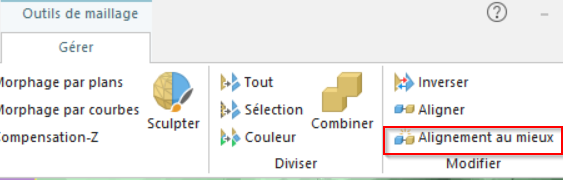

  1. Si le modèle n’est pas suffisamment bien ajusté, utiliser l’option d’Alignement au mieux

Une image contenant texte
Description générée automatiquement

  • Sélectionner les éléments à aligner
  • Sélectionner l’élément fixe
  • Appliquer

Les deux maillages s’ajustent au mieux

Lancer la Video : au mieuxlutin
