Autocad Publication PDF automatique

Avec AutoCAD vous pouvez créer un fichier PDF :

Avec la commande imprimer tracer et choisir l’imprimante : DWG to PDF.pc3
Avec la commande Exporter PDF :  EXPORTPDF.
Avec la commande PUBLIER et choisir PDF depuis la version 2010) voir article

Si on souhaite rapidement créer un PDF lors de l’enregistrement ou de la fermeture du dessin: utiliser la publication automatique.

Activer l’option de publication automatique :

  •  Depuis les options AutoCAD : onglet Tracer et publier
  •  Activer la Publication automatique
  • cliquez sur Paramètres de publication automatique pour configurer.



Autocad Publication PDF automatique

Activer et paramétrer la publication



 Configurer leParamètres de publication



Autocad Publication PDF automatique

Paramètres de publication



Paramètres :

Options de publication automatique.

Publier sur : choisir à quel évènement créer le PDF : Enregistrer – Fermer –

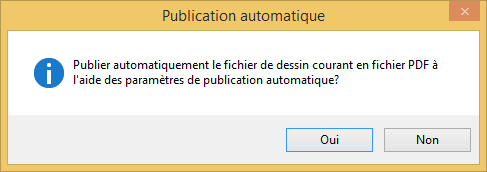

inviter lors de l’enregistrement – Inviter lors de la fermeture :  AutoCAD posera la question de type oui Non

Autocad Publication PDF automatique



Emplacement : Choisir soit :
dans le dossier du dessin.
spécifier un dossier, par exemple un dossier sur le serveur afin de mettre à disposition des PDF pour d’autres personnes que le bureau d’études.



Inclure : choisir soit à partir de l’espace Objet  (Model ) ou de chaque présentation, Modèle et présentation  – Model (espace Objet) – Présentation

Avec le choix Présentation (layout) cela nécessite de préparer une présentation, on obtient un PDF  avec les réglages d’impression, (format, échelle, couleur, et respect du fichier CTB ou STB utilisé.) de la présentation.

Si le dessin contient plusieurs présentations, on obtient soit 1 PDF par présentation, soit 1 PDF avec 1 page par présentation.

Avec le choix Objet : AutoCAD imprime avec les paramètres d’impression : zone de tracé (affichage , ou fenêtre ou étendue), échelle…et formation A4… A3 courant.





Options DWF/PDF :

Format de fichier : choisir PDF

Type : fichier à 1 feuille ou fichier à plusieurs feuilles.

Fichier à une feuille : AutoCAD créé  1 fichier  PDF pour chaque  présentation, si le dessin contient plusieurs présentations,  on obtient plusieurs fichiers PDF.

Le nom du PDF sera constitué :  Nom_dessin_Presentation_nom_presentation.pdf.
Exemple  pour le dessin : maison.dwg avec une présentation :  RDC : AutoCAD créé :  maison_presentation_RDC.pdf.

Fichier à plusieurs feuilles : AutoCAD créér 1 fichier PDF par dessin, le PDF  contiendra autant de feuilles qu’il y a de présentations dans le dessin.

Si les fichiers PDF existent, ils sont écrasés par la nouvelle version sans avertissement.
Fichier à plusieurs feuilles : plusieurs présentations dans 1 seul PDF.



Informations sur le calque :
Inclure
 :  permet d’inactiver des calques dans la visionneuse Adobe reader.(non fonctionnel dans certaines visionneuse PDF autres qu’Adobe.)

Non inclure : pas accès aux calques dans la visionneuse PDF.

Exemple dans Adobe reader : on peut inactiver un calque si le PDF est de type multi-feuilles, le calque est inactif dans toutes les feuilles.

Autocad Publication PDF automatique

options inclure calques et Adobe reader

Option des données Dwf :

Protection par mot de passe : proteger par mot de passe ou pas.

Informations sur le bloc : ne pas inclure . Cette option n’ est pas exploitable avec le format PDF.

Détermine si des attributs et propriétés de bloc doivent être inclus dans les fichiers DWF, DWFx ou PDF publiés.



Tester la publication avec vos réglages.

La publication automatique ainsi que la commande PUBLIER et la commande Tracer avec DWg to PDF .pc3 utilise l’imprimante DWg to PDF.pc3.

Je vous conseille de configurer avec la liste des formats de papier ainsi que les marges puis d’enregistrer ce fichier .



à bientôt sur ce blog!



4 réactions sur “Autocad Publication PDF automatique”

  1. Bonjour
    Comment faire un pdf avec un plan Autocad pour avoir sur le pdf les lignes des calques que l’on peut aussi supprimer sur le document pdf
    cordiales salutations

    • Bonjour
      la réponse est dans l’article…
      avant de crée rel PDF vérifier l’option PDF
      Options DWF/PDF
      Fichier à une feuille : AutoCAD créé 1 fichier PDF pour chaque présentation
      Fichier à plusieurs feuilles : AutoCAD créér 1 fichier PDF par dessin, le PDF contiendra autant de feuilles qu’il y a de présentations dans le dessin.
      Afficher le PDF obtenu avec Adobe Reader et voir le symbole calque pour afficher ou masquer un calque.
      Cordialement.

  2. Bonjour et merci pour ce tuto. En cas de publication Pdf d’un fichier par présentation, peut-on modifier les variables du nom en mettant par exemple présentation-nom fichier-date ?

    • Bonsoir
      en standard non,
      je conseille d’utiliser des noms de présentation + détailles. puis Publier
      Vous pouvez utiliser les Jeux de feuilles afin de créer une feuille (une présentation) contenant un index de toutes les présentations…
      Cordialement
