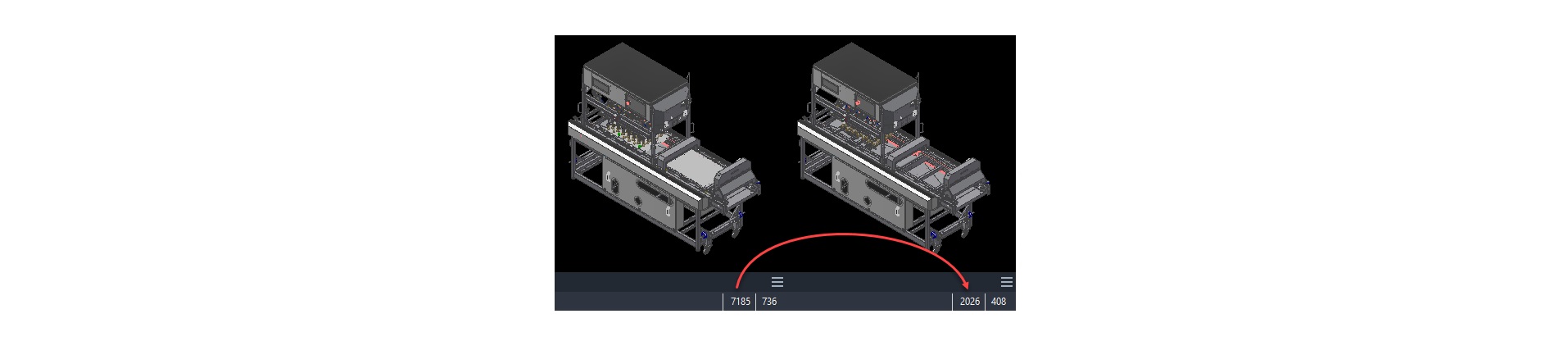

Image Une Oct 2020

Vous souhaitez exporter un modèle allégé depuis un niveau de détail d’un assemblage.

Le problème c’est que le prêt a emporter prend tout les composants masqués en plus des composants actifs et l’enregistrer sous aussi

Seul l’export au format Step fonctionne mais vous perdez l’intelligence des pièces c’est à dire l’arbre de conception et les contraintes ou liaisons.

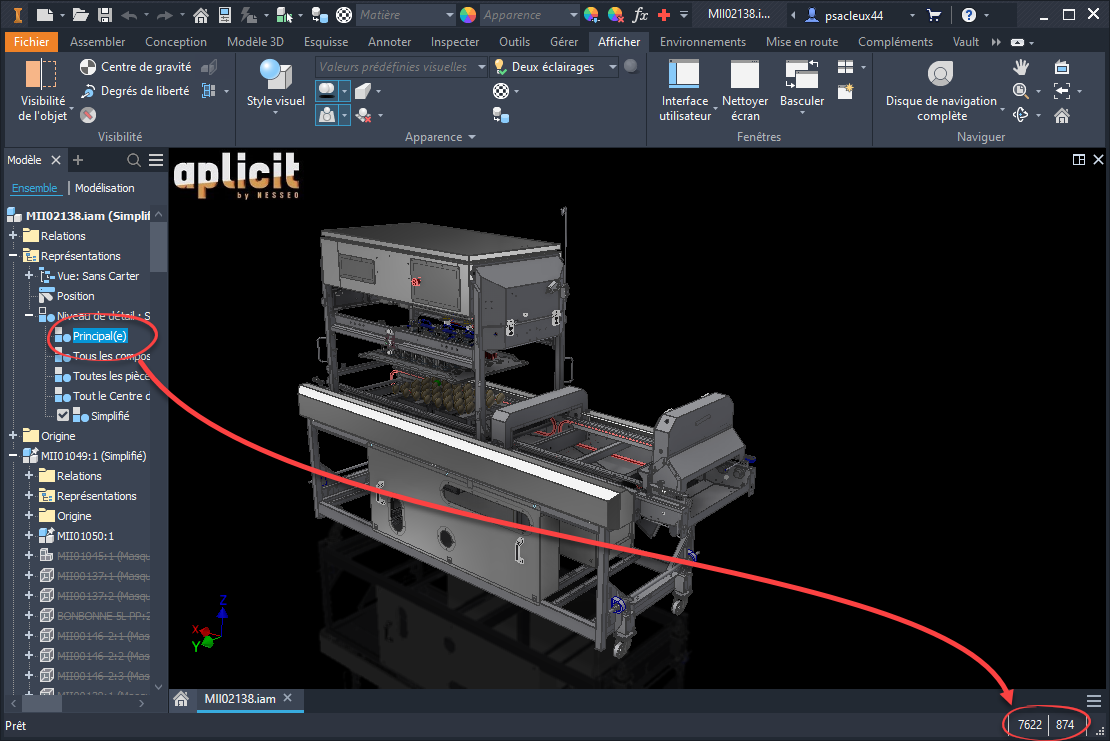

Purge Simplifié 02

Purge Simplifié 03Ci dessous une règle iLogic qui va supprimer de l’assemblage principal ainsi que des sous ensembles les composants masqués du niveau de détail actif.

Sub Main()
'Check if suppressed parts should be removed. Stop if not yes
 If Delete_Suppressed_Parts = "No" Then Exit Sub

 'ask user to confirm deletion
 Dim question As Object
 question = MessageBox.Show("Etes vous sûr de vouloir effacer les composants masqués ? " & vbCrLf _
 & "Ceci est irréversible.", "Attention",MessageBoxButtons.YesNo,MessageBoxIcon.Question)
'user doesn't want to delete
 If question <> vbYes Then
 Delete_Suppressed_Parts = "No"
 Exit Sub
 End If

 'Reference active document
 Dim doc As AssemblyDocument
 doc = ThisApplication.ActiveDocument

 'Put parts into array
 Dim acd As AssemblyComponentDefinition
 acd = doc.ComponentDefinition

 'do removal
 Call DeleteSuppressedComponent(acd.Occurrences)

 'feedback
 MessageBox.Show("Effacer !", "C'est fini !")

End Sub
Sub DeleteSuppressedComponent(occs As ComponentOccurrences)

 'define component instance
 Dim occ As ComponentOccurrence

 'loop through all components
 For Each occ In occs

 If occ.Suppressed Then
 If occ.IsPatternElement Then
 Dim oPattern As RectangularOccurrencePattern
 oPattern = occ.PatternElement.Parent
 oPattern.Delete
 Else
 occ.Delete 'delete suppressed components
 End If
 Else
 If occ.SubOccurrences.Count > 0 Then
 'recursive loop into current component to check for deeper suppressed components
 DeleteSuppressedComponent(occ.SubOccurrences)
 End If
 End If
 Next
End Sub

Attention avant d’exécuter la règle assurez vous d’avoir une copie de ce Prêt à emporter

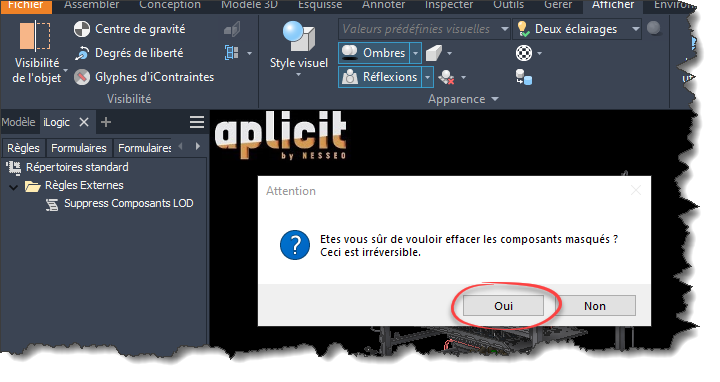

 Purge Simplifié 05
