RECUPERER et MODIFIER les cotes pilotes dans une mise en plan

Dans Autodesk Inventor, une fonctionnalité essentielle pour les dessinateurs et ingénieurs est la gestion des cotes pilotes. La possibilité de récupérer et de modifier au besoin ces cotes, avec leurs tolérances, et de les modifier éventuellement dans la mise en plan permet une cohérence entre le 3D et le 2D.

Qu'est-ce qu'une "Cote pilote", dans Autodesk INVENTOR ?

Dans Autodesk Inventor, une cote pilote est une dimension issue du modèle 3D, souvent créée lors de l’esquisse ou de la modélisation (fonction). On appelle ces cotes "pilotes" parce qu’elles lient directement la mise en plan au modèle 3D et à ses modifications. Si tu modifies une cote "pilote" dans la mise en plan (et si INVENTOR est paramétré en conséquence), le logiciel répercute automatiquement cette modification sur le modèle 3D, assurant ainsi un lien dynamique entre la conception et la documentation.

Il est également possible, dans le 3D (esquisse) et la mise en plan, de récupérer ou créer des cotes dites "pilotées". Celle-ci apparaitront entre parenthèses() et pourront aidés à la compréhension du modèle.

Récupération des cotes pilotes dans la mise en plan ?

Lorsque vous générez une mise en plan à partir d’un modèle INVENTOR, vous pouvez extraire les cotes pilotes du modèle. Pour cela, il suffit de sélectionner la vue concernée, puis d’utiliser la fonction d’extraction des cotes( onglet ANNOTER). Cette opération permet d’afficher automatiquement les dimensions principales du modèle, y compris celles qui comportent des tolérances définies dans les esquisses ou les fonctions.

Gestion et modification des tolérances ?

Les tolérances associées aux cotes sont essentielles pour garantir une bonne fabrication et une bonne conformité des pièces. Dans Autodesk INVENTOR, il est possible de définir des tolérances directement lors de sa création. Ces tolérances peuvent ensuite être récupérées dans la mise en plan, à condition d’utiliser l’extraction des cotes depuis la vue du modèle.

Une fois la cote extraite, il est possible de modifier le style de cote, la précision, le format de tolérance, et d’autres attributs via l’onglet "Annoter" ou en accédant aux propriétés de la cote.

Une option est également présente dans INVENTOR pour que cette extraction de cote(s) pilote(s) soit systématique: (Outils / Options d'application / Dessin --> Cocher (si besoin) "Extraire toutes les cotes pilotes lors du placement de la vue")

Modification des cotes et tolérances dans le mise en plan ?

ATTENTION: La modification d'une cote pilote ne sera possible que si un seul "État du modèle" est présent dans la pièce (par défaut: "Principal")

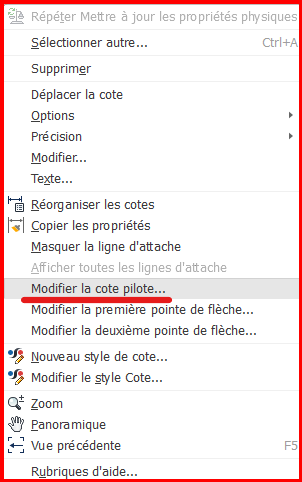

Après extraction, chaque cote peut être sélectionnée individuellement pour ajuster ses paramètres :

• Changement du type de tolérance (symétrique, limite, etc.)
• Modification de la valeur de tolérance
• Adaptation de la présentation (unités, précision, style graphique)

l>

Bonnes pratiques et limites de cette méthode ?

Bien que l’extraction automatique des cotes pilotes soit pratique, il est recommandé de vérifier chaque cote et tolérance après extraction. En effet, certaines situations complexes (surfaces non coplanaires, contraintes particulières) peuvent générer des incohérences ou des erreurs de cotation. De plus, il est aussi conseillé de ne pas systématiquement extraire toutes les cotes d’esquisse, mais de privilégier une cotation fonctionnelle et pertinente pour la fabrication.

Conclusion:

Autodesk Inventor offre une gestion avancée des cotes pilotes et de leurs tolérances, avec la possibilité de les récupérer et de les modifier directement dans la mise en plan. Ainsi, cette flexibilité permet d’assurer une cohérence entre le modèle 3D et la documentation technique. Cela permettra aussi de respecter les exigences de précision et de tolérance propres à chaque projet industriel.
