Redéfinir des blocs de nom identique dans AutoCAD

Vous souhaitez redéfinir un bloc d’un fichier DWG dans un autre fichier DWG qui contient un bloc de nom identique mais avec un contenu différent.

Exemple :

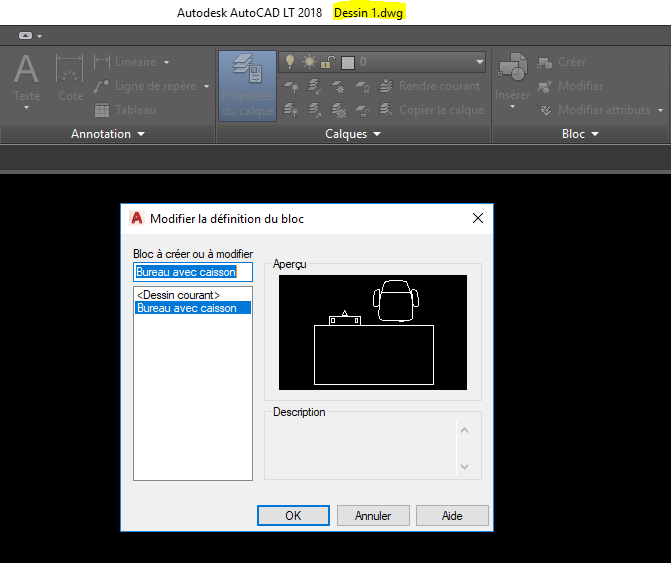

Dans le fichier Dessin 1, le bloc « Bureau avec caisson » représente un bureau 160×80

Redéfinir des blocs

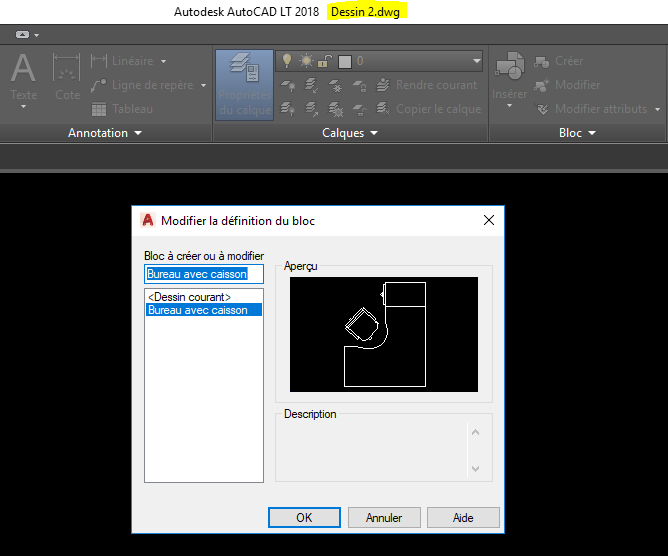

Dans le fichier Dessin 2, le bloc « Bureau avec caisson » représente un bureau d’angle 160×160

Redéfinir des blocs

Lorsque vous insérez le bloc « Bureau avec caisson » du fichier Dessin 1 dans le fichier Dessin 2, celui-ci représente toujours un bureau d’angle 160×160 car les blocs portent le même nom.
Comment faire pour insérer le bureau 160×80 dans le fichier Dessin 2 ?

Voici la marche à suivre pour redéfinir le bloc :

1/ Exportation du bloc au format DWG

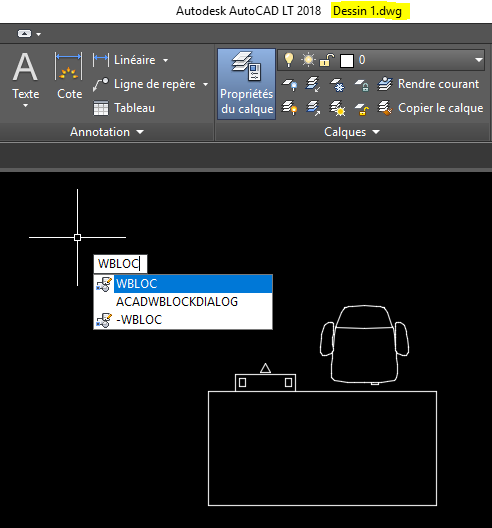

> Dans le fichier Dessin 1 taper « WBLOC »

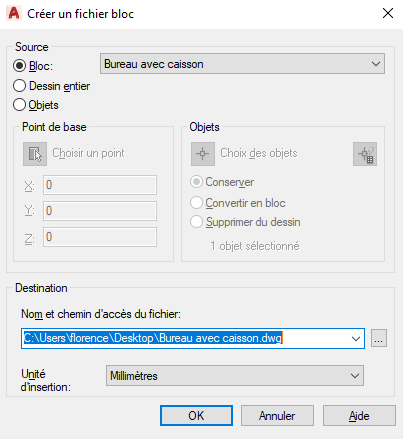

> Choisir le bloc désiré : Bureau avec caisson
> Créer le fichier DWG dans lequel exporter le bloc : Bureau avec caisson
> Valider

Redéfinir des blocs    Redéfinir des blocs

2/ Insertion du bloc dans le fichier de destination

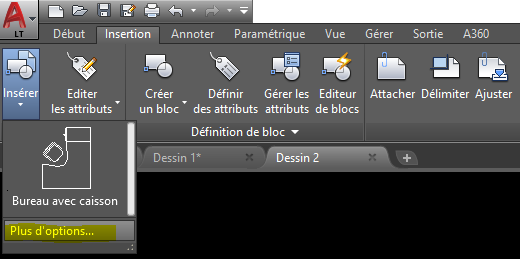

Dans le fichier Dessin 2 cliquer sur l’onglet Insertion > Insérer > Plus d’options

Redéfinir des blocs

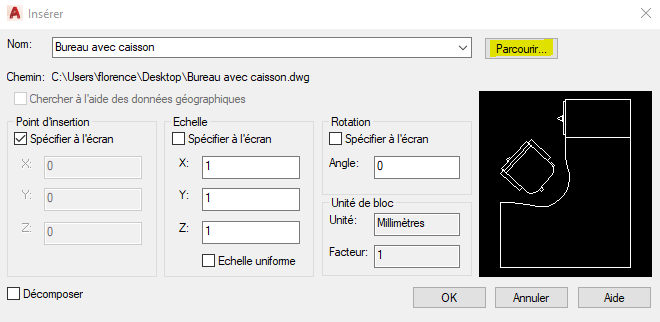

Dans la fenêtre Insérer > Choisir le bloc au format DWG préalablement crée : Bureau avec caisson > OK

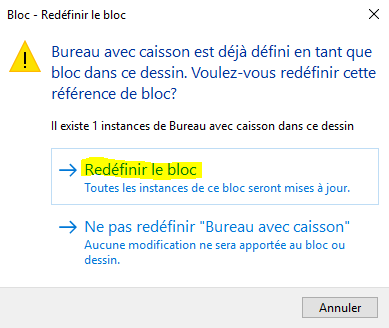

Lors de l’insertion du bloc, 2 choix sont possibles : Redéfinir le bloc ou Ne pas redéfinir le bloc > Choisir la première option

Redéfinir des blocs     Capture 10

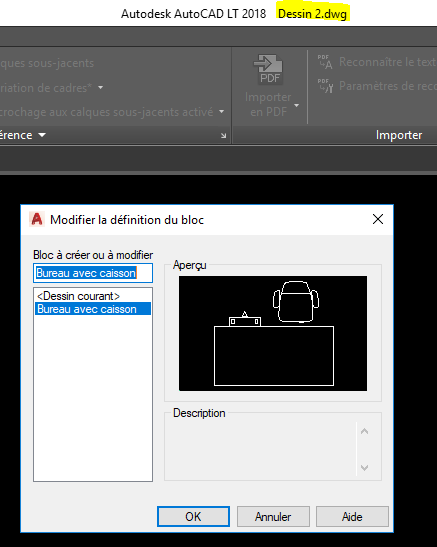

Le bloc Bureau avec caisson a été redéfini dans le fichier Dessin 2.

Redéfinir des blocs

Pour conserver les 2 types de bureaux dans le fichier Dessin 2, il suffit de renommer le bloc au format DWG (exemple : Bureau avec caisson 160×80) lors de l’exportation du bloc (1/).

A bientôt sur le blog Aplicit!
