Dans cet article : Revit : Famille découpable ou non découpable - Aplicit, Romans nous donnait la définition d’une catégorie de famille découpable et nous expliquait comment distinguer les catégories découpables des non découpables.

Depuis la version 2023 de Revit, de nouvelles catégories de familles peuvent être « coupées ».

Il s’agit en fait d’une nouvelle propriété disponible pour les familles appartenant à ces catégories.

En effet, dans le projet, ces catégories ne sont plus grisées dans les colonnes Coupe mais cela ne concerna que les familles dont la propriété est cochée. Il est donc nécessaire d’éditer la famille que l’on veut couper pour la modifier.

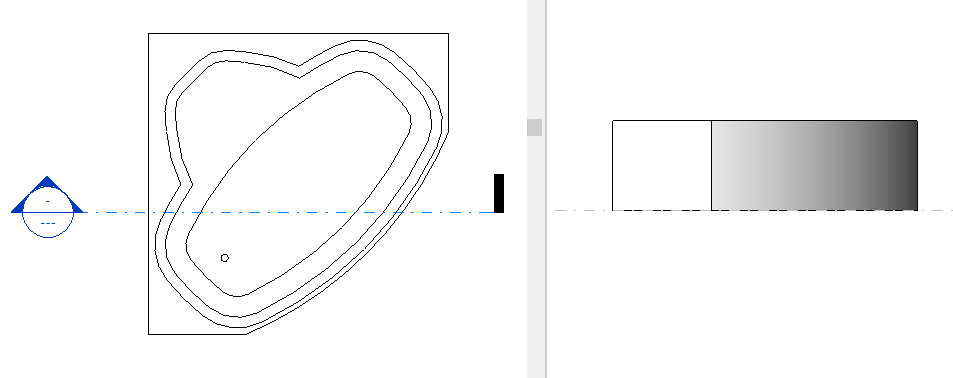

Prenons l’exemple de la baignoire d’angle de la bibliothèque Revit. Elle appartient à la catégorie Appareil sanitaire qui est maintenant découpable. Si on la place telle quelle dans le projet, on observe qu’elle reste affichée en projection même si on coupe dans l’objet.

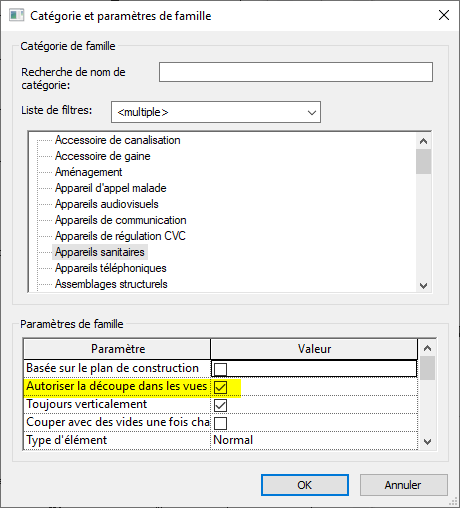

Pour couper dans la baignoire : éditer la famille, aller dans les propriétés de la catégorie et cocher : Autoriser la découpe dans les vues, puis charger dans le projet.

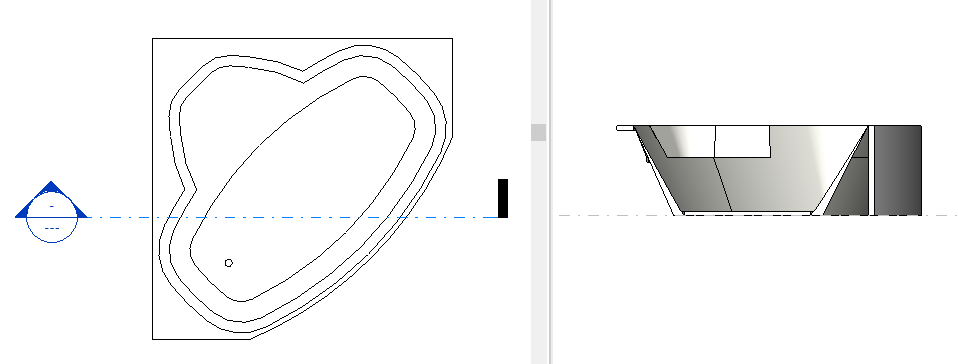

On peut maintenant voir l’intérieur de la baignoire.


Voici la liste des nouvelles catégories découpables :

  • Aménagement
  • Appareil audio-visuel
  • Appareil sanitaire
  • Assemblages structurels
  • Circulation verticale
  • Equipement du service d’alimentation
  • Equipement médical
  • Equipement spécialisé
  • Mobilier
  • Protection contre les incendies
  • Routes
  • Signalisation
  • Structures temporaires
  • Système de mobilier.
