Revit Copier Contôler – Options à sélection multiple

La fonction Copier Contrôler permet de contrôler les éléments entre un projet hôte et un modèle lié.

Au préalable des fonctions « Copier » et « Contrôle », il est nécessaire de configurer l’aspect des éléments à copier du fichier lié vers le fichier hôte.

Cette configuration est réalisée dans l’outil « Options »

revit COPIER CONTROLER

L’utilisation de « Options », permets de faire un mappage individuel du type des éléments à copier « Type d’origine » (depuis le fichier lié)  avec le type des éléments « Nouveau type », dans le fichier hôte; ce qui peut être fastidieux.

revit COPIER CONTROLER



En cas de mappage où les Types d’origine correspondent aux Nouveau types, il est possible de simplifier ce travail par l’astuce suivante :

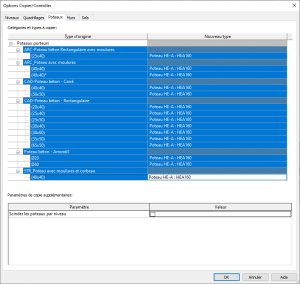

Cette astuce consiste à réaliser une « sélection multiple » par une combinaison de touches classique :

« Sélection multiple molette Molette / Shift / Cliq »

doc 3

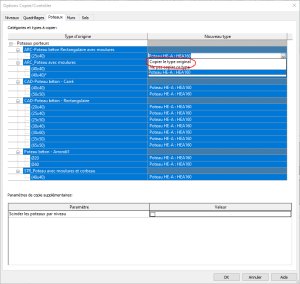

Puis dans la colonne Nouveau type, sélectionner dans le menu déroulant « Copier le type original »

doc 4



revit COPIER CONTROLER

Le « Nouveaux types » sont alors tous copiés au « Type original (Type d’origine)

revit COPIER CONTROLER

Nota :

Attention, le choix « copier le type original » n’est proposé dans le menu déroulant que si l’objet en question du fichier lié (un poteau en l’occurrence ), n’existe pas dans le projet.

Si un objet proposé dans « Type d’origine » est présent dans « Nouveau Type », Revit ne propose pas « copier le type original »



revit COPIER CONTROLER
