Comment exporter un plan de réseau MEP REVIT au format DWG

Dans Autodesk Revit, vous avez la possibilité d’exporter au format DWG, vos vues (plans, coupes, élévations, vues 3D) ainsi que vos feuilles directement issues de votre modèle 3D.

Pour cela, rendez-vous à l’onglet :

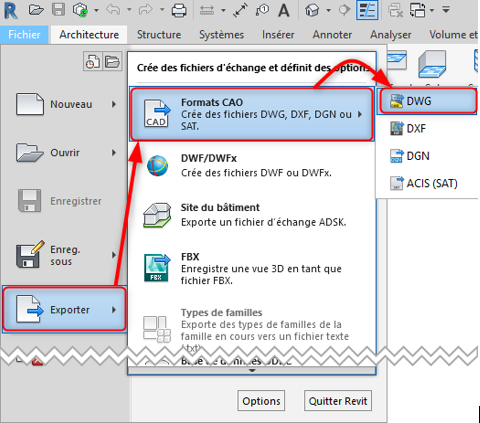

  • Fichier / Exporter / Format CAO / DWG

2020-06-29_16h40_04

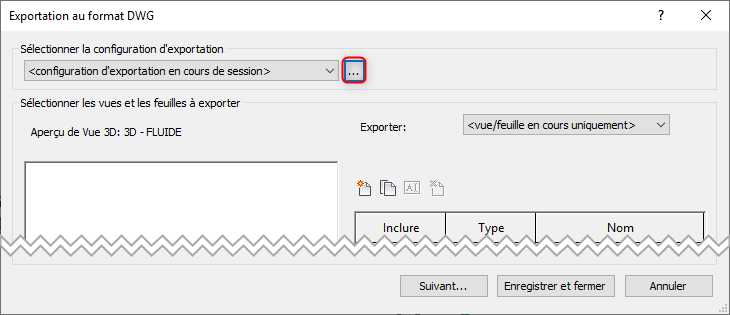

Pour accéder aux options, cliquez sur les trois points de suspensions.

2020-06-29_11h44_46

De multiples options de réglages sont disponibles :

  • Le mappage des calques DWG en fonction des catégories Revit (1er onglet)
  • La correspondance des lignes et des motifs de hachures (2nd et 3ème onglets)
  • Le mappage des textes et des polices (4ème onglet)
  • La conversion des couleurs et des solides (5ème et 6ème onglets)
  • La définition des unités et du point de base (7ème onglet)

Ainsi que quelques options générales (8ème onglet)

Les calques DWG par catégorie Revit

Pour les options avancées propres aux réseaux MEP, nous nous intéresserons au premier onglet : « Calques ».

Le tableau de correspondance des claques se compose en trois parties :

  • La première liste les catégories et sous catégories de Revit (en vert)
  • La seconde permet de définir le nom et la couleur du calque en projection (en rose)
  • La troisième permet de définir le nom et la couleur du calque en coupe (en bleu)

2020-06-29_14h05_32

Rendez-vous aux catégories concernées pour les réseaux :

  • « Canalisations »
  • « Canalisation souples »
  • « Raccords de canalisation »
  • « Revêtements de canalisation »
  • « Gaines »
  • « Gaines souples »
  • « Raccords de gaine »
  • « Revêtements de gaine »

Pour chacune d’entre-elle, développez la catégorie (1) puis renommez le nom du calque (2) correspondant à la catégorie et aux sous catégories.

2020-06-29_16h20_12

Cependant, si l’on utilise uniquement les colonnes « calque » et « ID de la couleur » pour effectuer le mappage au format DWG, alors toutes les canalisations seront exportées dans le même calque et il en sera de même pour les gaines.

Le but d’un plan de réseau est notamment de faire ressortir le type de système du réseau (eau froide sanitaire, sprinkler, soufflage, etc…). Pour que cette distinction soit effective sur les calques exportés contenant vos canalisations et gaines, vous devez utiliser les modificateurs de calques.

Les calques DWG par type de système Revit

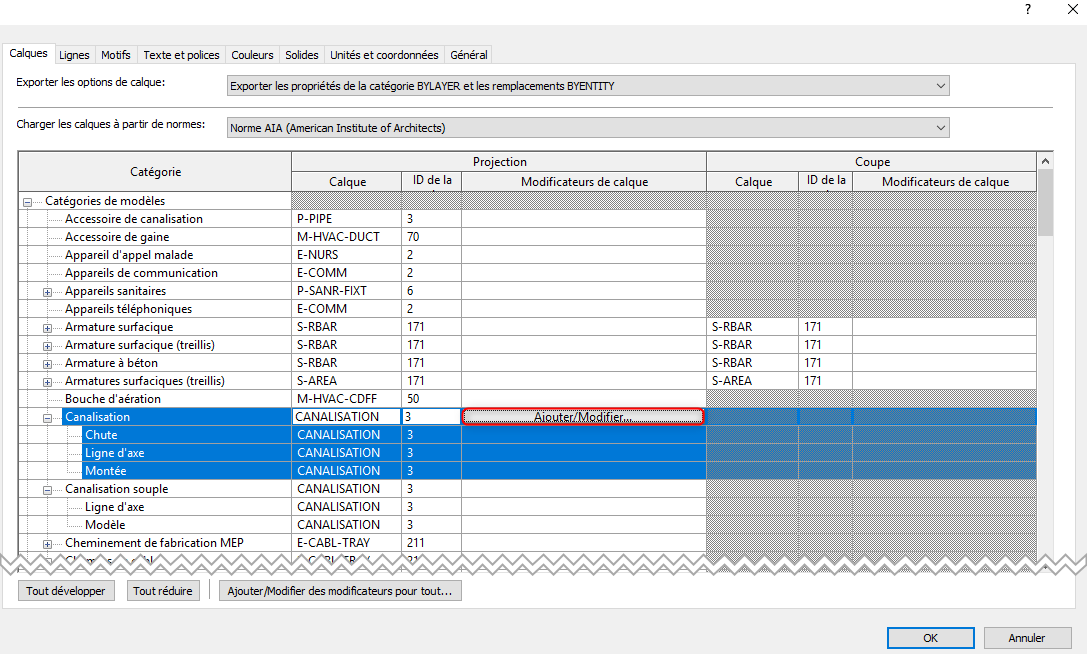

Tout d’abord, placez vous sur la ligne « Canalisation » et sélectionnez ces sous catégories, puis cliquez sur « Ajouter/Modifier » dans la colonne « Modificateurs de calques »

2020-06-29_16h27_14

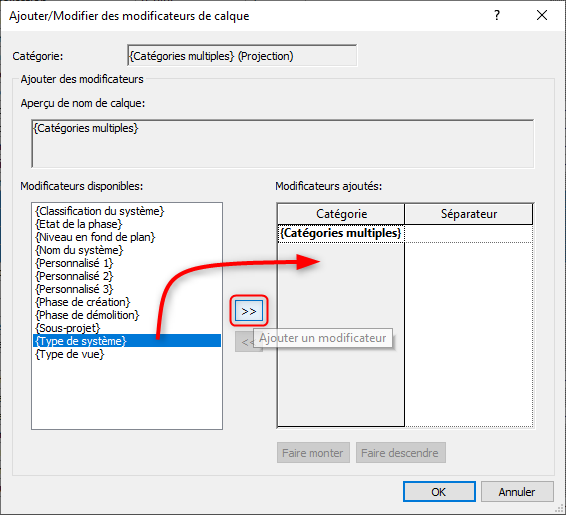

La boite de dialogue des modificateurs de calque s’ouvre, placez vous sur la ligne « {Type de système} », cliquez sur « la double flèche » puis sur « OK ».

2020-06-29_16h29_34

Vous pouvez également mettre un séparateur qui s’inscrira entre le nom donné à la catégorie et celui que l’on attribuera au type de système.

Répétez l’opération pour les catégories suivantes et leurs sous catégories associées :

  • « Canalisation souples »
  • « Raccords de canalisation »
  • « Revêtements de canalisation »
  • « Gaines »
  • « Gaines souples »
  • « Raccords de gaine »
  • « Revêtements de gaine »

Ceci va permettre de créer autant de calque qu’il y a de système de gaine/canalisation en ajoutant au nom du calque de la catégorie, le nom du système auquel il est rattaché.

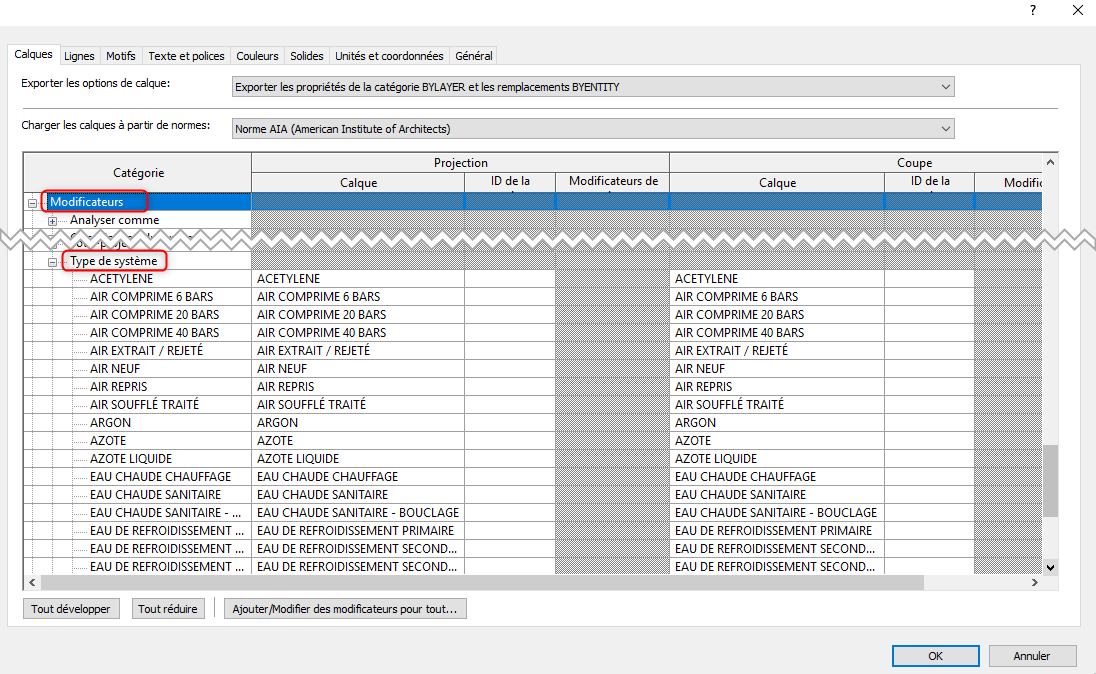

Une fois ce réglage effectué, rendez-vous en bas de la liste pour trouver la section « Modificateur ». Vous y retrouverez notamment le modificateur que nous avons utilisé « Type de système », développez-le en cliquant le symbole « + ».

2020-06-29_15h30_19

Cette liste ressort l’ensemble des types de système de gaines et de canalisations de votre projet.

Vous pouvez donc indiquer ici la deuxième partie du nom des calques en fonction du type de système pour l’ensemble de vos réseaux de canalisations et de gaines. Vous pouvez également modifier leur couleur, sinon elles resteront par défaut avec la couleur définit dans leur type de système.
