Revit – La colonne verrouiller dans l’editeur de famille

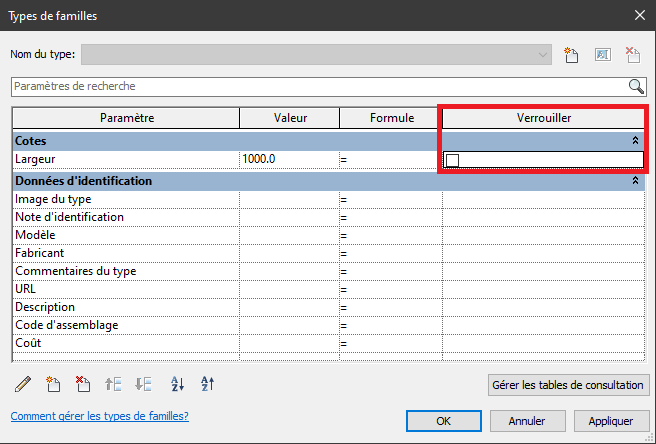

Peut-être vous êtes-vous déjà demandé quelle était l’utilité de la colonne Verrouiller dans la fenêtre Types de familles de l’éditeur de famille ?
Depuis Revit 2011, le comportement par défaut est déverrouillé. Cela signifie que vous pouvez étirer un paramètre dimensionnel libellé et permettre sa mise à jour « à la volée ». Cela vous évite d'accéder à la boîte de dialogue Types de familles pour modifier la valeur d'un libellé.
Si vous cochez la case Verrouiller, une alerte Les contraintes ne sont pas satisfaites vous empêchera de manipuler directement votre dimension.
Démonstration en image :
