Revit Utiliser L’outil Profil de Coupe

L’outil Profil de coupe permet de modifier le profil d’un objet coupé sur une vue afin d’ajouter ou de retirer de la matière. Vous pouvez ainsi retoucher, par exemple, une jonction imprécise entre deux éléments.

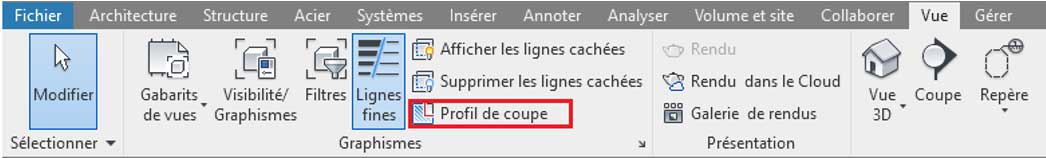

Pour reprendre le détail d’un élément coupé, dans l’onglet Vue, cliquez sur l’outil Profil de coupe du groupe Graphismes.

revit profil de coupe

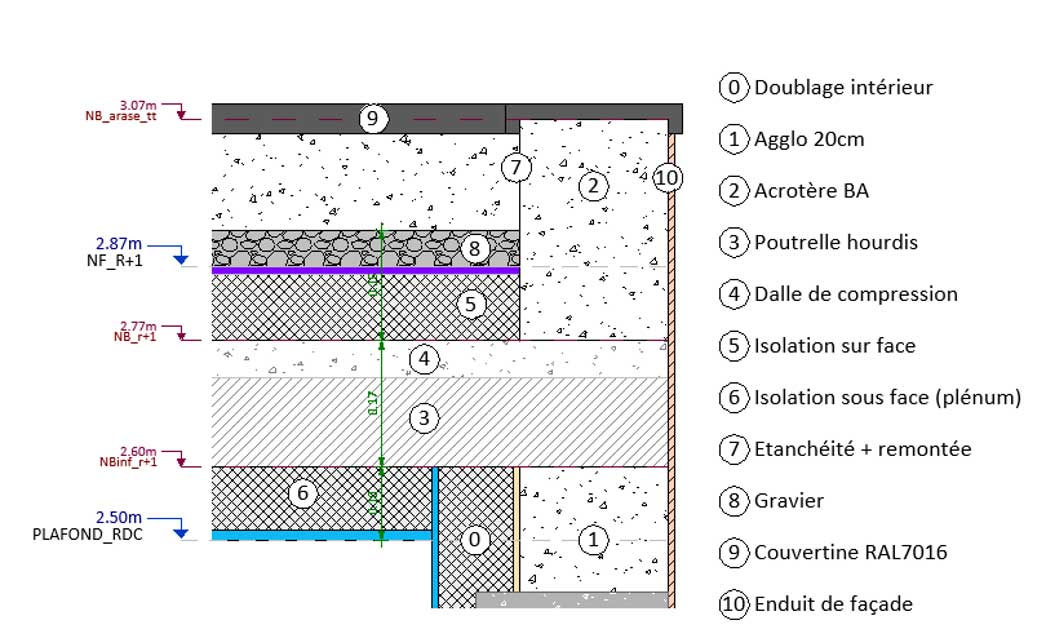

Nous allons ici traiter le détail d’une toiture terrasse :

revit profil de coupe

Sélectionnez la face qui doit être modifiée. Les traits de la face s’affichent en orange et l’onglet contextuel Modifier | Créer une esquisse du profil de coupe apparaît.

À l’aide des outils d’esquisse, tracez un contour. Il doit rester ouvert sur l’arrête limitrophe à la face existante.

Sur une des lignes, la flèche (entourée en rouge) qui s’affiche indique le côté à conserver.

Dans l’exemple ci-dessous, de la matière va être ajoutée à la couche d’étanchéité afin de la faire remonter le long de l’acrotère :

revit profil de coupe
Alors que dans l’exemple ci-dessous, de la matière va être enlevée de la couche de gravier :

revit profil de coupe
Notez que seule la vue est modifiée, pas le modèle 3D. Les modifications ne sont donc pas visibles sur les autres vues et n’ont pas d’impact sur les quantitatifs obtenus dans les nomenclatures.

revit profil de coupe

Cette fonctionnalité reste très utile pour réaliser des détails.
