La revue de projet sous Navisworks Manage

Navisworks Manage est un logiciel de la collection AEC de l’éditeur Autodesk, il permet de lire un nombre important de format de fichier et ces diverses fonctionnalités en font un logiciel tout indiqué pour la revue de projet.

Dans cet article, nous verrons comment démarrer une revue de projet sous Navisworks Manage. Notamment, comment rechercher des éléments en fonction d’une propriété issus des maquettes, puis créer des jeux d’éléments résultant de ces recherches, et enfin identifier ces jeux au sein du modèle à l’aide de couleur.



L’espace de travail

La première étape consiste à configurer l’espace de travail pour effectuer nos recherches et enregistrer chacune d’entre elles en tant que jeux. Ainsi nous obtiendrons donc plusieurs jeux permettant de trier les éléments des différents modèles composant le projet.

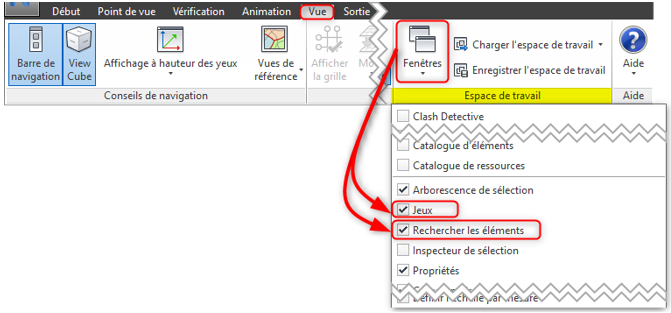

Pour commencer, ouvrez les boites de dialogue « rechercher des éléments » et « Jeux » :

  • Onglet « Vue », Fenêtre « Espace de travail », Fonction « Fenêtres / Rechercher des éléments » et « Fenêtres /  Jeux »

2021-04-13_17h46_42

La fenêtre « Recherche des éléments » permet de définir les paramètres de recherche, tandis que la fenêtre « Jeux » servira à enregistrer les jeux correspondant aux résultats des recherches.



La recherche des éléments

La boite de dialogue se divise en deux sections, la partie gauche (surligné en jaune) permet de restreindre la recherche à certaines maquettes. La partie droite (surligné en vert) sert à définir les critères de recherche.

Pour rechercher les éléments correspondant à une propriété :

  • Réglez la colonne « Catégorie » sur « Objet »
  • Choisissez le paramètre souhaité dans la colonne « Propriété »

Nota : La propriété peut être un paramètre natif du logiciel de modélisation ou créer spécifiquement par l’utilisateur pour les besoins du projet. Dans l’exemple, nous choisissons un paramètre partagé créé dans Autodesk Revit servant à définir le lot auquel appartient l’objet.

  • Définissez la condition sur « égal »
  • Choisissez la valeur souhaité de la propriété
  • Cliquez sur « Rechercher tout »

2021-04-13_17h49_10

Les jeux

Pour enregistrer la recherche en tant que jeux :

  • Faites un clic droit dans la palette des jeux
  • Cliquez sur « Enregistrer la recherche»
  • Renommez le jeu de recherche enregistré

2021-04-13_17h53_39

Répétez l’opération pour chaque jeux.

Nota : Privilégiez la fonction « Enregistrer la recherche », car elle permettra la mise à jour du contenu du jeu en cas de modification du modèle, contrairement à « Enregistrer la sélection ».



Identification des éléments

Pour configurer les couleurs à appliquer aux différents jeux du projet, et ainsi identifier les éléments, nous utiliserons l’outil « Appearance Profiler » :

  • Onglet « Début», Fenêtre « Outils », Fonction « Appearance Profiler »

2021-04-13_17h58_06

Dans l’onglet « Par jeu », pour chaque jeu :

  • Sélectionner le jeu en cliquant une fois sur la ligne correspondante
  • Cliquer sur « Couleur » , puis définissez là.
  • Cliquer sur « Ajouter »

Lorsque tous les filtres sont configurés :

  • Cliquer sur « Exécuter » pour appliquer les choix de couleur

2021-04-13_17h59_01

Les couleurs s’appliquent aux objets correspondant au jeux définis.
