Power Shape : Générer une nomenclature en ficher Excel dans Power Shape

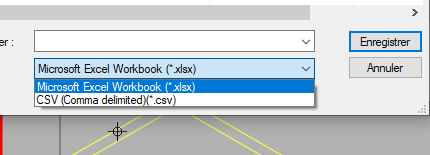

Une nomenclature est une liste de composants utilisés par un assemblage, qui est affichée dans un tableau. Le tableau peut être intégré dans un dessin en tant que fichier OLE, ou enregistré dans un tableur Microsoft Excel.

Tous d’ abord créer l’assemblage des solides

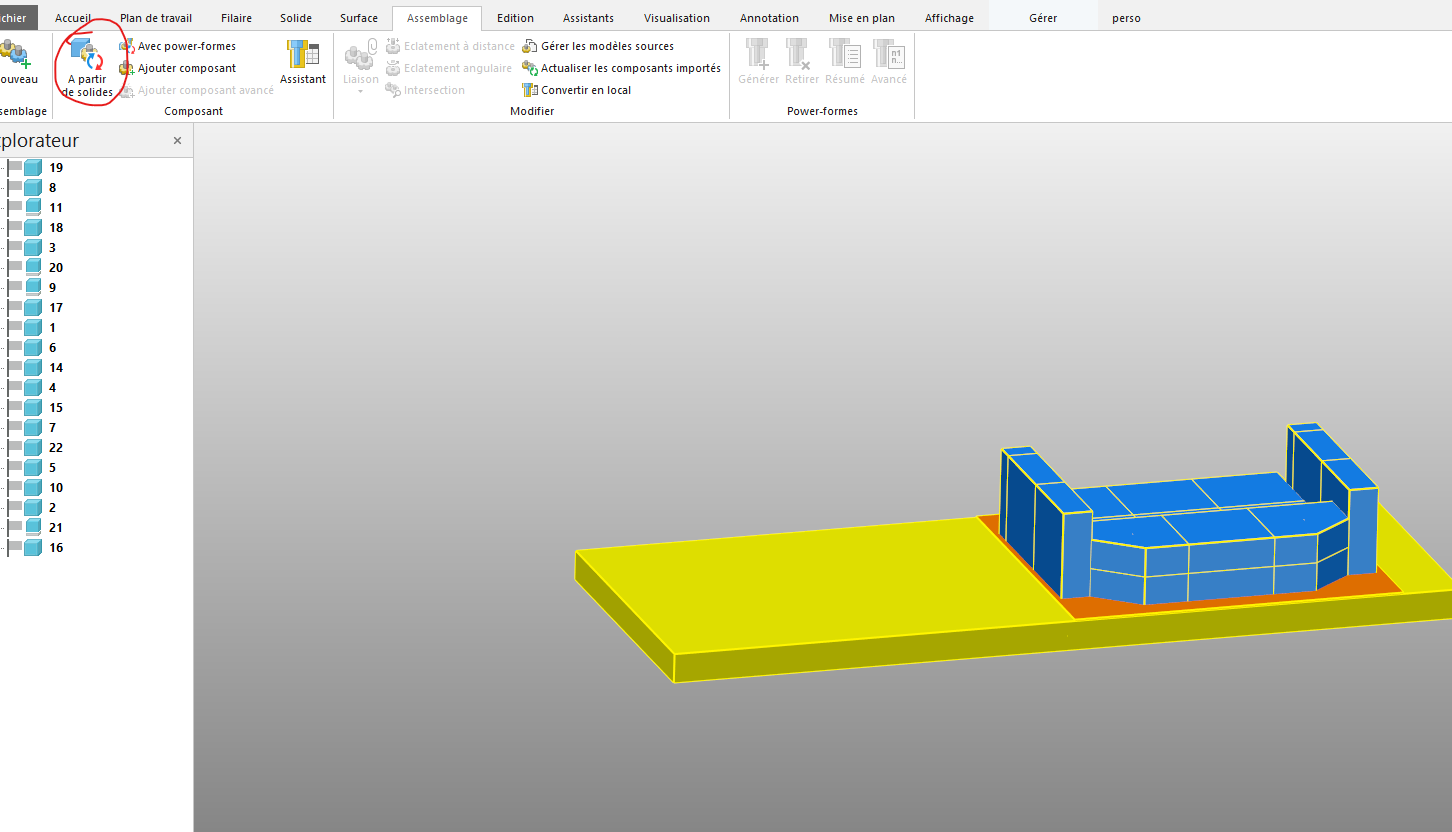

Sélectionner tous les solide et les convertir en un assemblage dans menu assemblage

Avant :

Après :

-2- Faire une mise en plan :

Pour créer une nomenclature intégrée :

Cliquez sur Mise en plan > Dessin > Nouveau.
Créez les vues de l'assemblage actif que vous voulez étiqueter, en utilisant les options de Mise en plan > Vue.

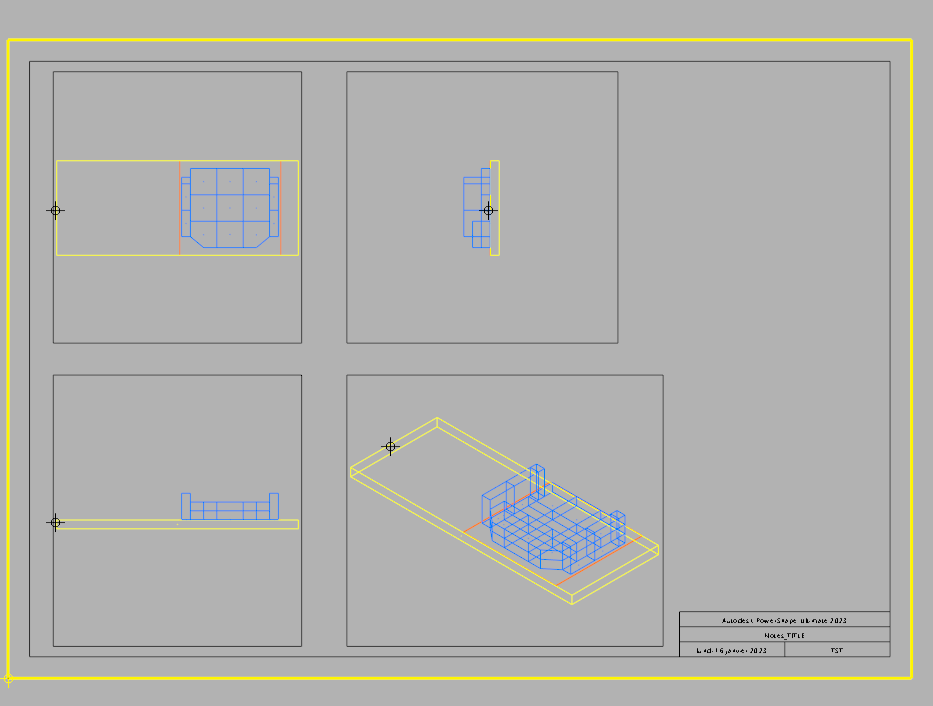

L'exemple suivant montre un assemblage avec 4 vues :
