Tutoriel Revit – création de familles : luminaire encastré pour plafond

Dans Revit, les luminaires sont des éléments du modèle définis par les familles. Diverses familles de luminaires sont disponibles dans Revit.
Vous pouvez les utiliser telles quelles dans les projets ou définir des luminaires personnalisés à partir de ces familles.

Pour créer ou modifier une famille de luminaires, utilisez l’Editeur de familles.

Création d’une nouvelle famille

Dans «nouvelle famille» sélectionnez le fichier de gabarit « luminaires métriques (plafond)».

famille Revit : luminaire encastré

Modélisez le boitier du luminaire avec les outils de forme de l’onglet «créer»

famille Revit : luminaire encastré

Commencez par créer l’enveloppe de la boîte avec l’outil «Extrusion».
famille Revit : luminaire encastré

famille Revit : luminaire encastré

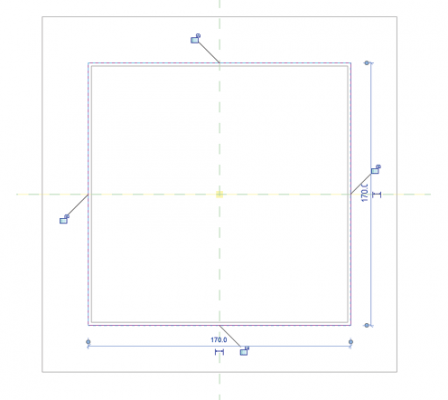

Tracez un premier rectangle de 170 x 170 mm

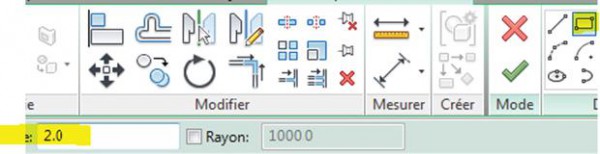

Puis un second avec un décalage de 2 mm.

famille Revit : luminaire encastré

famille Revit : luminaire encastré

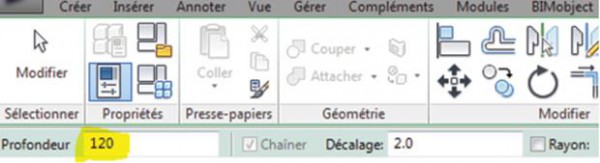

En profondeur, saisir 120

famille Revit : luminaire encastré

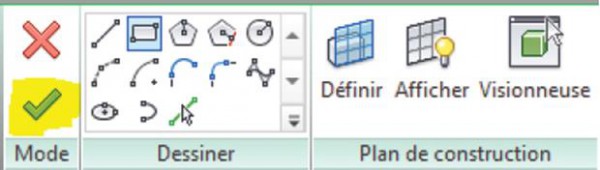

Validez la forme pour quitter l’éditeur

famille Revit : luminaire encastré

famille Revit : luminaire encastré

Coupez le plafond aux dimensions de l’appareil en créant une forme vide.
Dans l’onglet Créer, sélectionnez Formes vides puis vide par extrusion.

famille Revit : luminaire encastré

Créez le contour de la forme vide sur celui de la modélisation précédente.

famille Revit : luminaire encastré

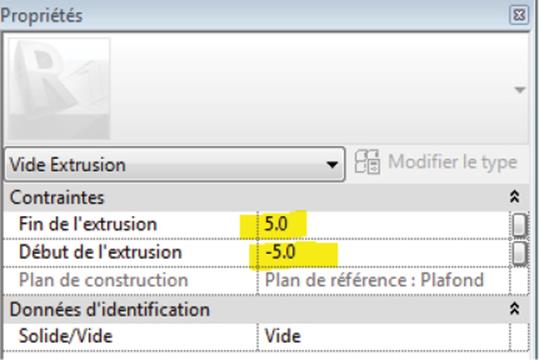

Dans la fenêtre des propriétés, renseignez comme suit:

famille Revit : luminaire encastré

Validez pour sortir

famille Revit : luminaire encastré

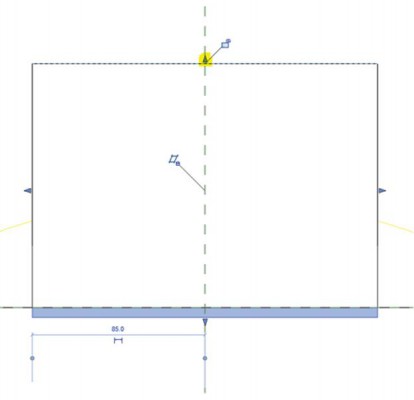

Ouvrez l’élévation arrière. Nous constatons que la forme vide coupe le boitier et non le plafond.

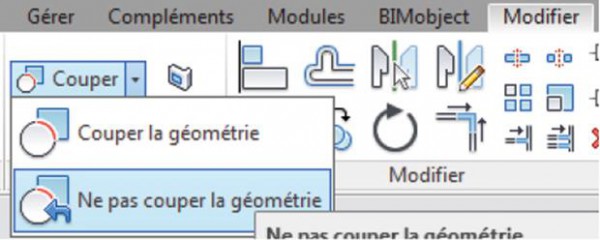

Dans modifier, sélectionnez «ne pas couper la géométrie»

famille Revit : luminaire encastré

Sélectionnez le boitier puis la b forme vide.
La forme vide est maintenant présente à l’écran.

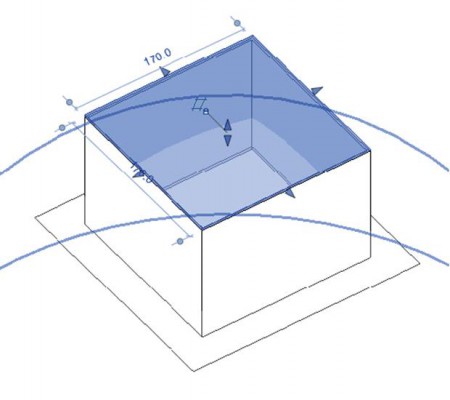

Étirez la poignée jusqu’au point haut du boitier.

famille Revit : luminaire encastré

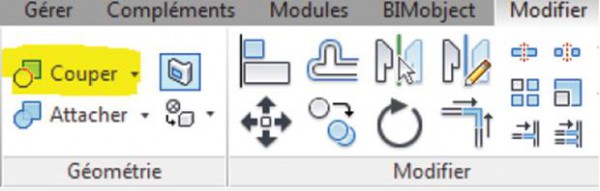

Coupez le plafond avec la forme vide en sélectionnant le plafond puis la forme vide.

famille Revit : luminaire encastré

Le plafond est maintenant coupé.

famille Revit : luminaire encastré

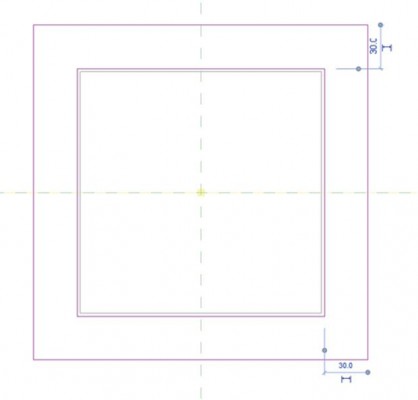

Sur le plan de plafond, créez la collerette sur le pourtour du vide en utilisant à nouveau l’outil «extrusion» (comme précédemment).

famille Revit : luminaire encastré

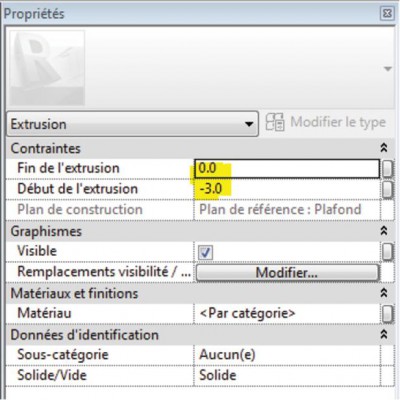

En fin d’extrusion, choisir 0.0 et -3.0 en début.

famille Revit : luminaire encastré

famille Revit : luminaire encastré

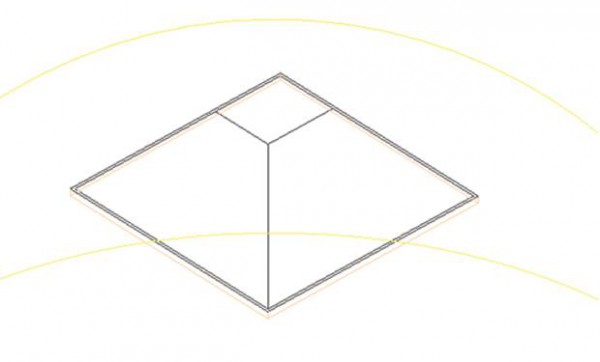

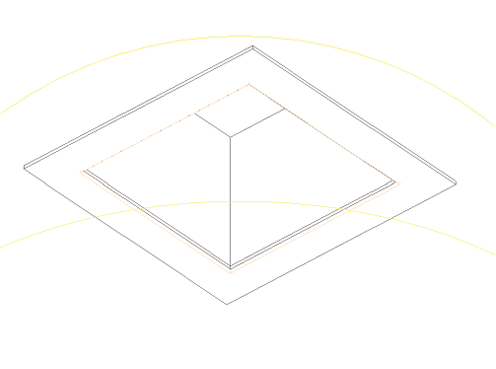

Répétez l’opération pour fermer le boitier

famille Revit : luminaire encastré

famille Revit : luminaire encastré

Créez maintenant le déflecteur, en utilisant l’outil révolution dans la vue arrière.

Créez dans un premier temps la coque intérieure.

Tracez la ligne de contour. Cette ligne doit former une boucle fermée.

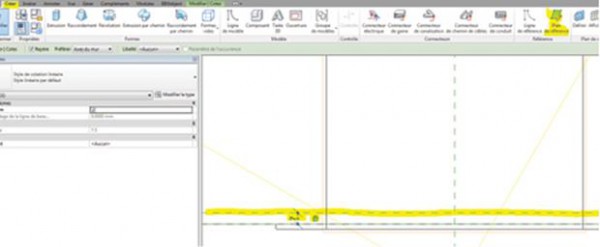

Créez un nouveau plan de construction correspondant à la position du déflecteur. Placer une cote de position puis verrouillez.

famille Revit : luminaire encastré

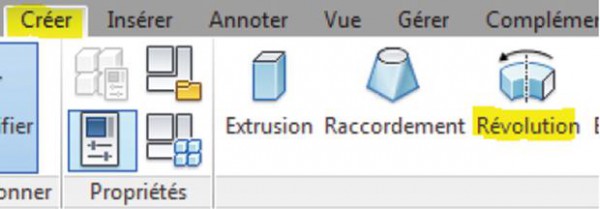

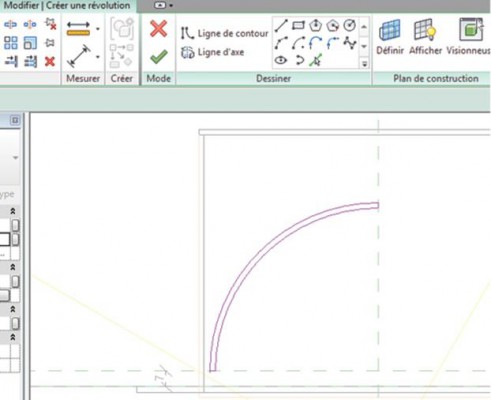

Créez une forme de révolution

famille Revit : luminaire encastré

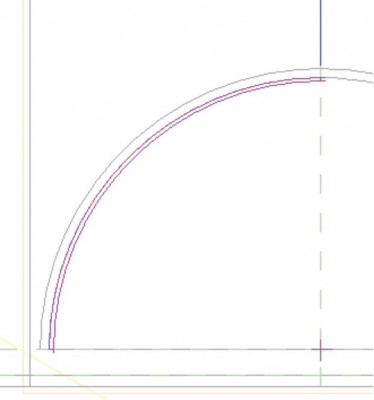

Tracer deux arcs et deux lignes pour fermer la boucle

famille Revit : luminaire encastré

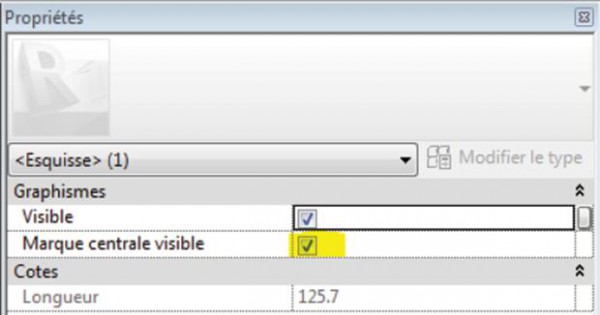

Sélectionnez chacun des deux axes et cochez «marque centrale visible» dans la fenêtre propriété.

famille Revit : luminaire encastré

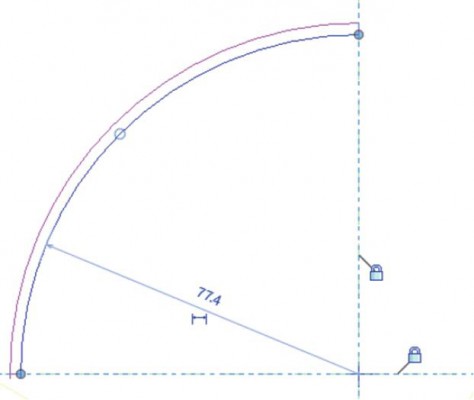

Verrouillez les marques centrale des deux arcs sur les plans de construction (horizontal et vertical)
famille Revit : luminaire encastré

Verrouillez, également, les deux lignes sur les plans de construction.

famille Revit : luminaire encastré

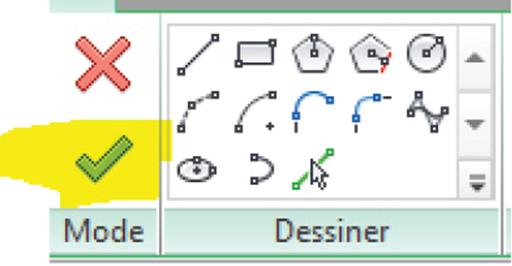

Indiquer la ligne d’axe puis validez

famille Revit : luminaire encastré

famille Revit : luminaire encastré

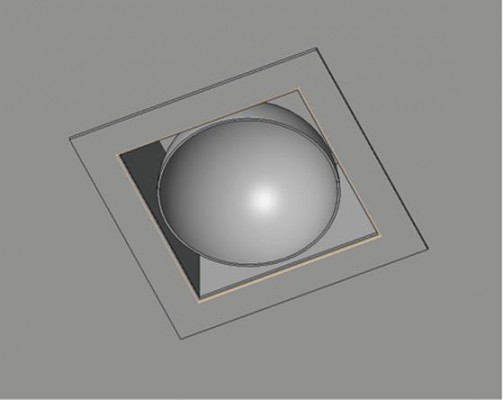

Créez Maintenant le déflecteur au droit du support, en répétant la même opération.

famille Revit : luminaire encastré

famille Revit : luminaire encastré

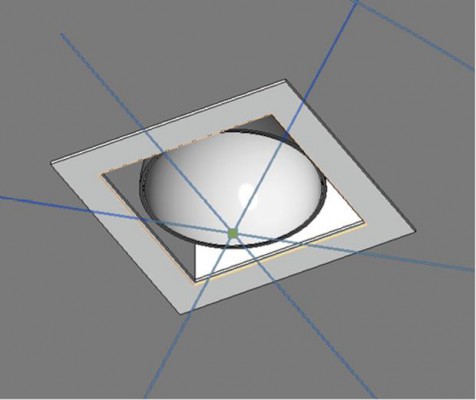

Définir la source d’éclairage.

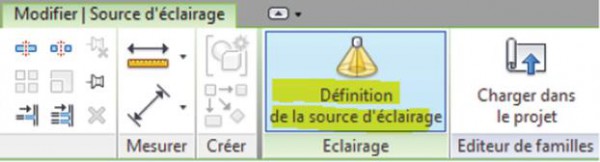

Sur la vue «Arrière» sélectionner la source d’éclairage et cliquer sur «définition de la source d’éclairage».

famille Revit : luminaire encastré

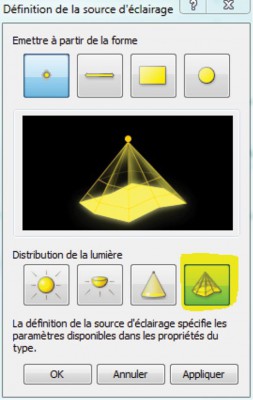

Pour utiliser des fichiers IES, sélectionnez une distribution de lumière par «distribution photométrique».

famille Revit : luminaire encastré

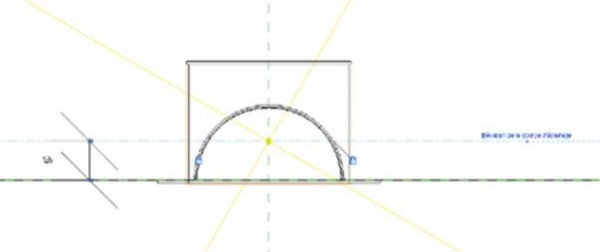

Déplacer la ligne d’élévation de la source d’éclairage et verrouiller la côte.

famille Revit : luminaire encastré

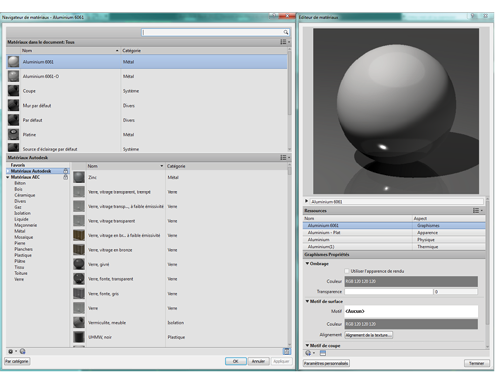

Créez des matériaux pour l’ensemble des composants du luminaire.

famille Revit : luminaire encastré

Créez un nouveau projet en Gabarit architectural pour simuler l’implantation des luminaires dans un faux-plafond.

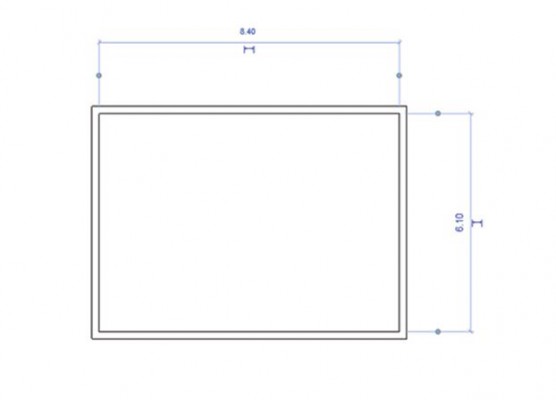

Tracez un mur :
famille Revit : luminaire encastré

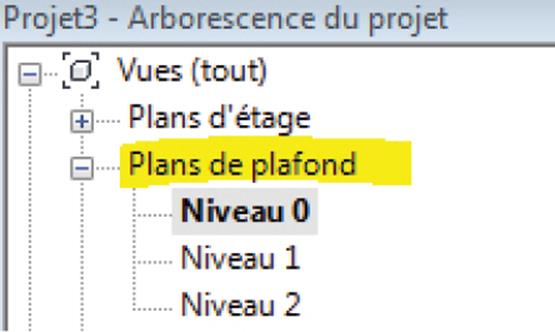

Activez le plan de plafond du niveau 0

famille Revit : luminaire encastré

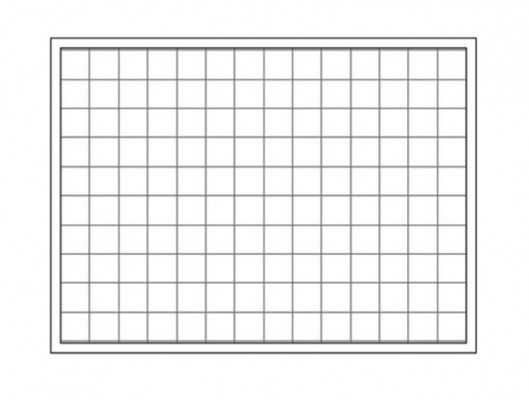

Dans l’onglet «Architecture» sélectionnez l’outil «plafond» et créez un plafond avec isolation.

famille Revit : luminaire encastré

famille Revit : luminaire encastré

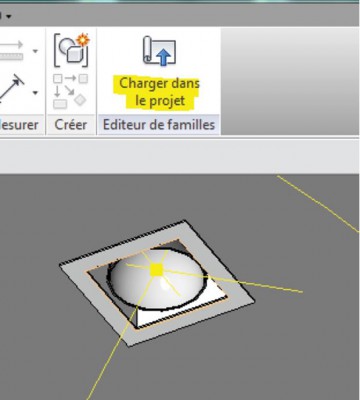

Chargez le luminaire dans le projet

famille Revit : luminaire encastré

Dans le projet, sélectionnez l’outil «composant» et placez les luminaires sur le plan de plafond du niveau 0.

famille Revit : luminaire encastré
