Nastran Incad

Version 2019.1 Nastran InCAD

Pour disposer de cette version, il suffit de s’inscrire sur de logger sur son compte client : http://manage.autodesk.com/

Voici la liste non exhaustive des nouvelles fonctionnalités de incluses dans cette version.

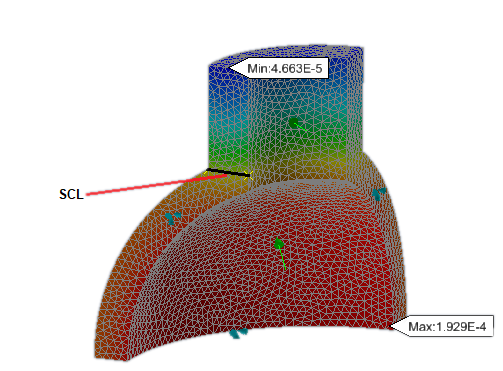

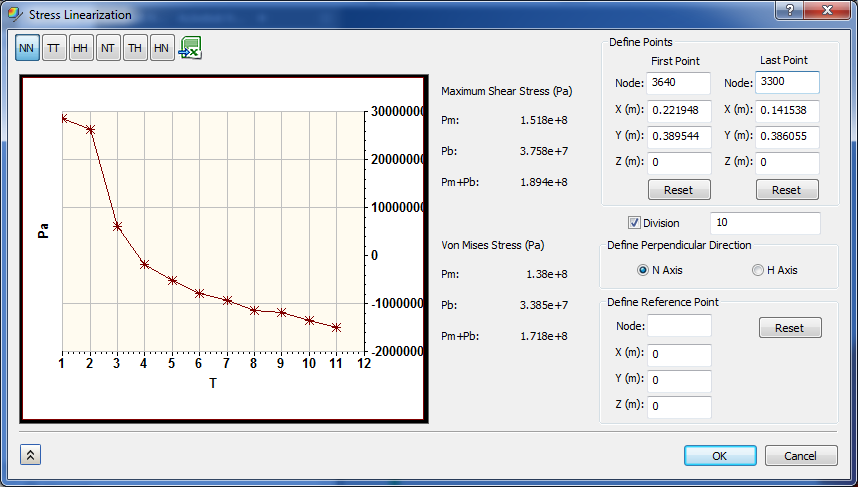

Stress Linearization

This utility graphs specified stress tensors along a Stress Classification Line (SCL) that you define. The stress tensor directions are based on a local coordinate system dictated by the two endpoints of the SCL and a third point that you specify. In addition, the Stress Linearization utility determines the primary membrane stress (Pm) and primary bending stress (Pb) that comprise the total stress (Pm + Pb).

2019.1 Nastran InCAD

2019.1 Nastran InCAD

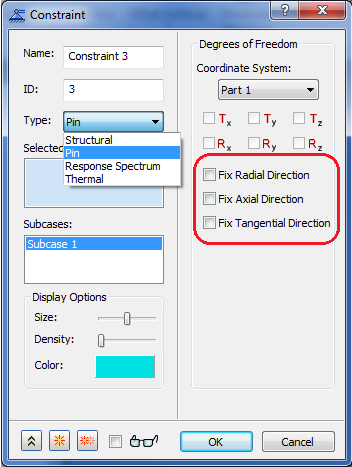

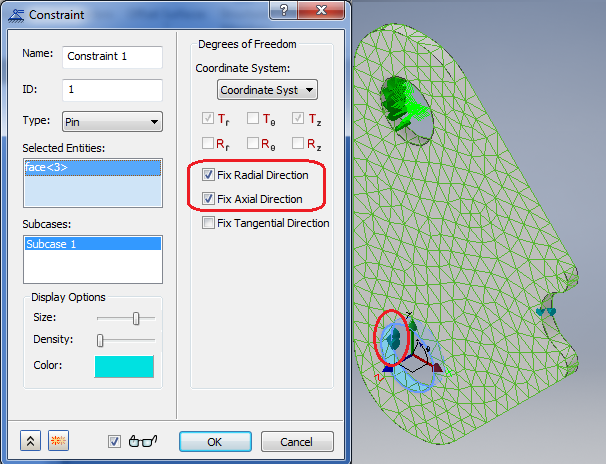

Pin Constraints

Apply surface pin constraints to cylindrical surfaces to prevent the surfaces from moving or deforming in combinations of radial, axial, or tangential directions.



2019.1 Nastran InCAD

2019.1 Nastran InCAD

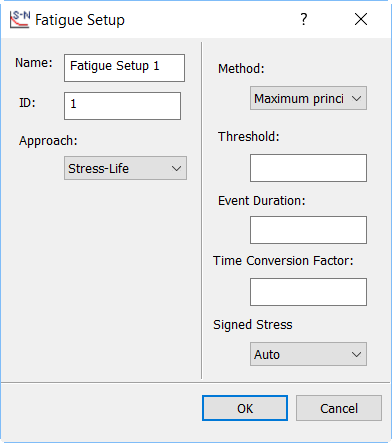

Signed Stress Option for Multiaxial Fatigue

The Signed Stress option specifies whether the stress/strain used in the life calculation method in Multiaxial Fatigue analysis should be signed. When set to Yes, the sign of the invariant is determined based on the principal stress/strain. When set to No or Auto, the invariant stress/strain is always positive.

2019.1 Nastran InCAD

Toute l’équipe d’Aplicit se tient à votre disposition pour vous apporter ses conseils quant à cette solution globale.
