Voir les résultats du clash detective dans Navisworks Freedom

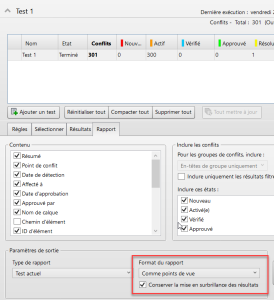

Après l’exécution d’une analyse de clash dans Navisworks Manage, le clash detective vous permet d’enregistrer les résultats sous forme de point de vue.

clash detective dans Navisworks Freedom                             clash detective dans Navisworks Freedom

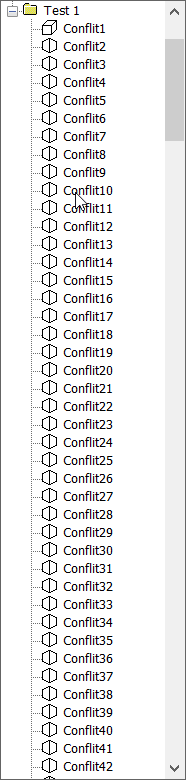

Un dossier est créé dans la fenêtre de points de vue enregistrés avec le même nom que le test de clash. Chaque collision est enregistrée sous un point de vue dans le dossier.

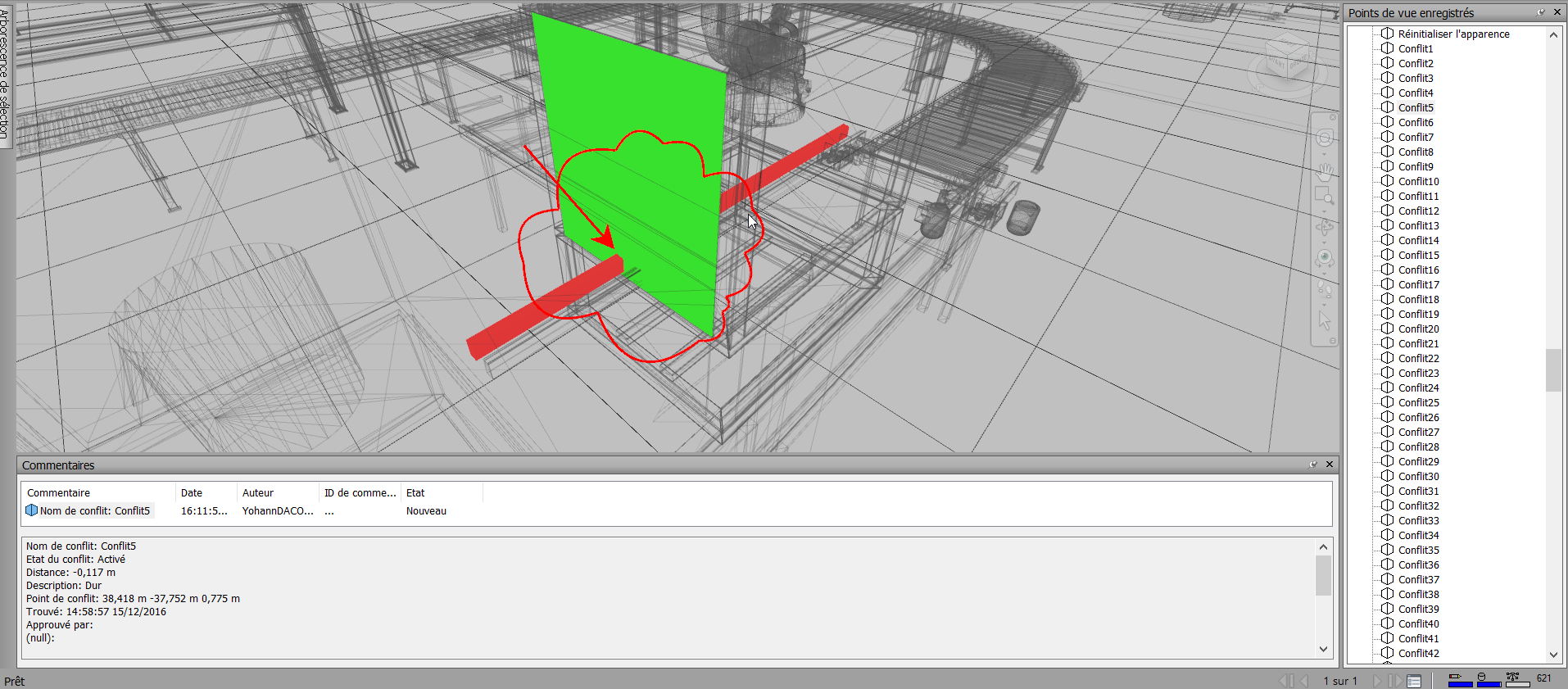

Quand un point de vue de collision est sélectionné, le point de vue est affiché exactement comme il a été montré dans le clash detective, avec toutes les annotations qui peuvent avoir été ajoutés. Toutes les propriétés qui ont été inclus dans le rapport d’essai du clash sont inclus dans le commentaire associé et peut-être consulté dans la fenêtre Commentaires.

clash detective dans Navisworks Freedom

En publiant le fichier NWD complet avec des points de vue de clash, les utilisateurs peuvent utiliser Navisworks Simulate ou Freedom pour afficher les résultats.
