Zone de coupe inaccessible dans Revit

Il est possible que votre zone de coupe ne soit plus accessible dans votre projet REVIT.
Elle est peut être verrouillée et l’outil « sélectionner des éléments verrouillés » dans la barre de contrôle Vue, en bas à gauche de votre projet, est désactivé.
Zone de coupe inaccessible

Cependant, le problème peut venir d’ailleurs.

1/ Dans le cas d’une collaboration

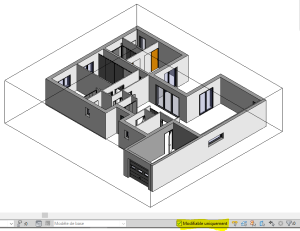

Le filtre de sélection « Modifiable uniquement » apparait lors du travail en collaboration dans la barre de contrôle Vue.
Lorsque cet outil est coché, la zone de sélection est inaccessible.
ZONE DE SELECTION INACCESSIBLE - Copie

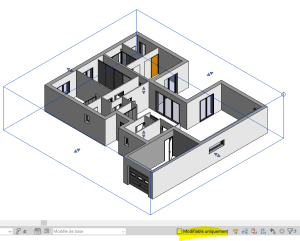

Il vous suffira de décocher cette option pour pouvoir de nouveau intervenir sur votre zone de sélection.
ZONE DE SELECTION ACCESSIBLE - Copie

2/ Dans le cas de variantes
Si vous avez des variantes dans votre projet, cela peut bloquer les zones de sélection par mesure de « précaution ». La technique pour pouvoir sélectionner de nouveau cette zone est simple :

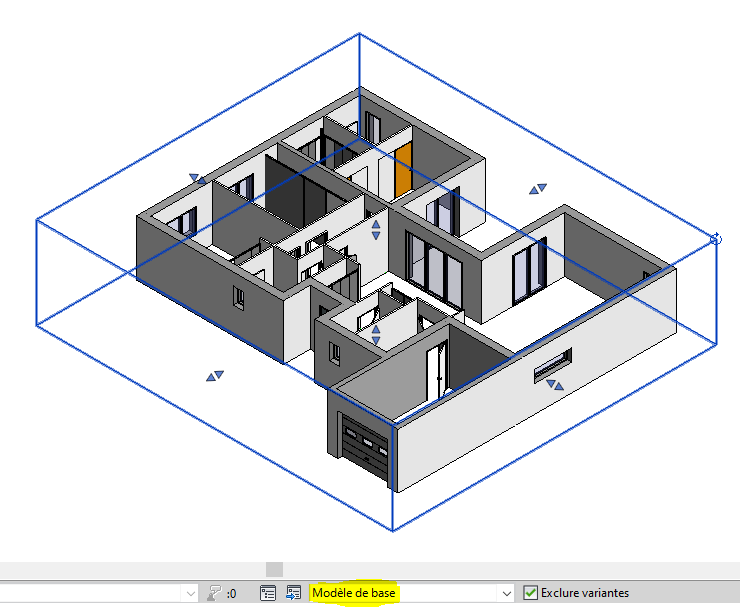

Lorsque que vous sélectionnez votre modèle de base, cela signifie qu’aucune variante n’est sélectionnée (même si la variante principale sera visible sur le modèle de base) donc la zone de sélection est accessible.
Zone de coupe inaccessible.

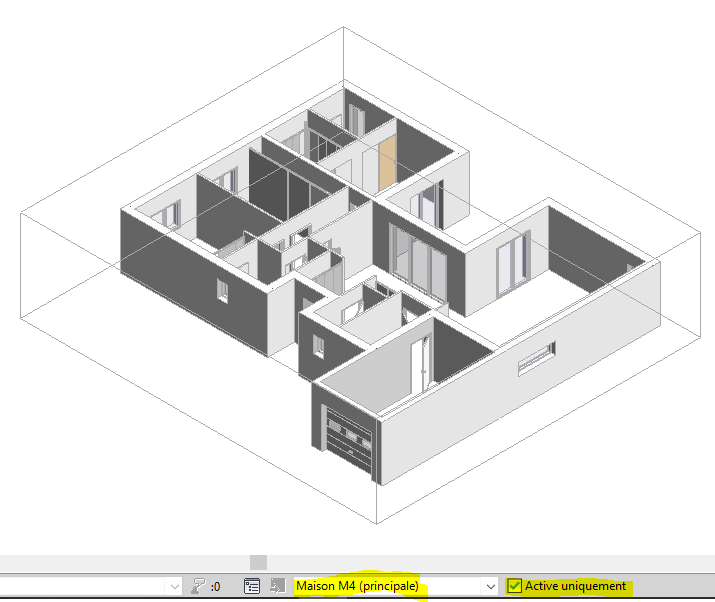

Lorsque que vous sélectionnez une variante, la case « Active uniquement » est cochée automatiquement, ce qui vous empêchera de pouvoir utiliser votre zone de sélection, celle-ci apparaissant grisée, sans possibilité d’en changer les dimensions, les flèches étant inaccessibles.
Zone de coupe inaccessible

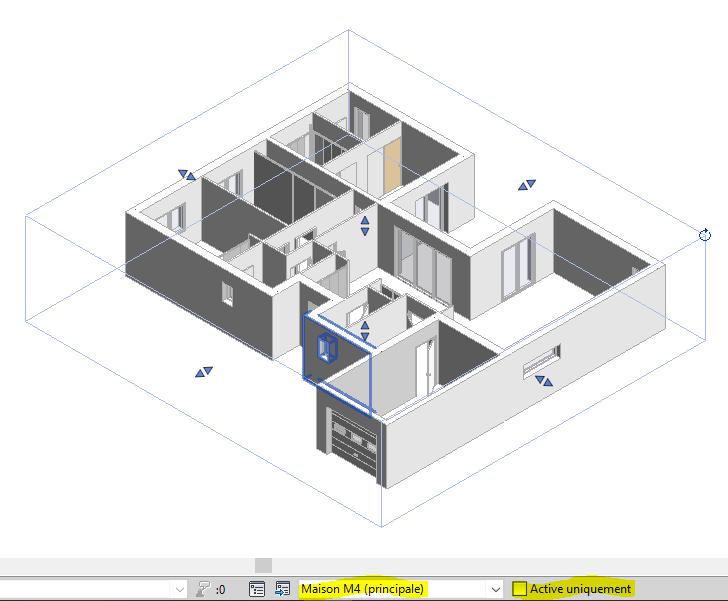

Pour pouvoir intervenir de nouveau sur votre zone de sélection, il vous suffira de décocher la case « Active uniquement ».
Zone de coupe inaccessible

A bientôt sur le blog Aplicit!
