COMMENT ALIGNER UN MOTIF POUR SUIVRE UNE COURBE ?

Cette astuce vous permettra de faire suivre une courbe à un motif initialement orthographique :

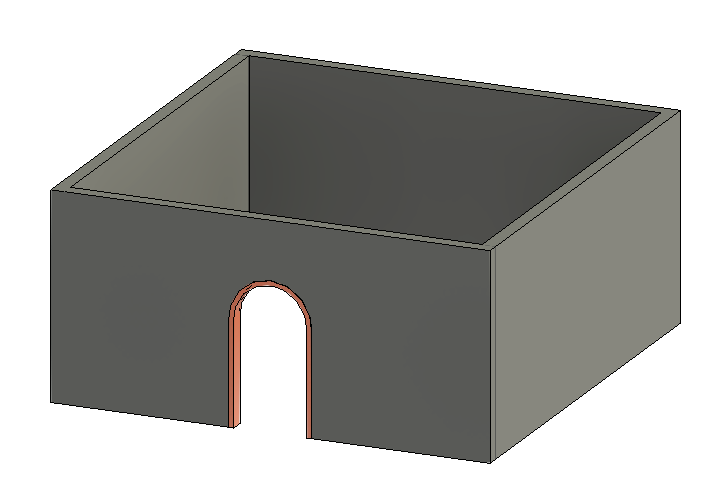

Partons d’un modèle très simple avec une porte cintrée.

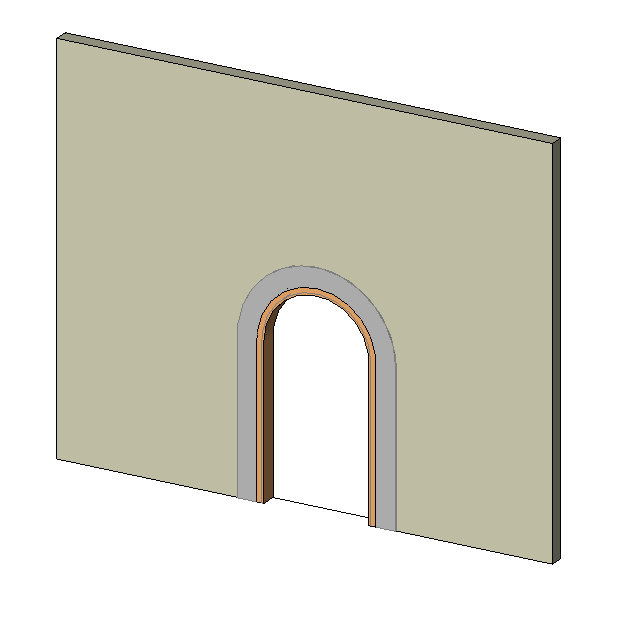

Modifiez la famille pour modéliser l’encadrement avec l’outil d’extrusion par chemin :

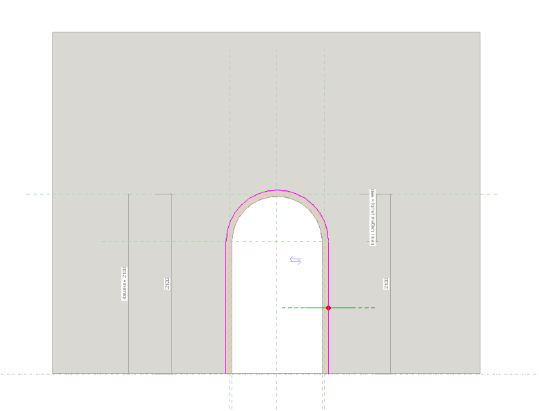

  • La trajectoire (Sélectionner la trajectoire) :

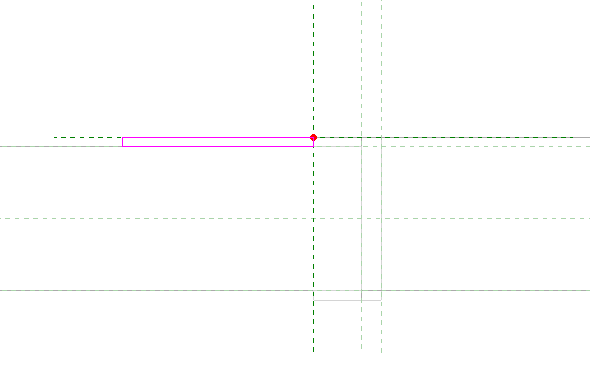

  • Le profil (200m x 30mm) :

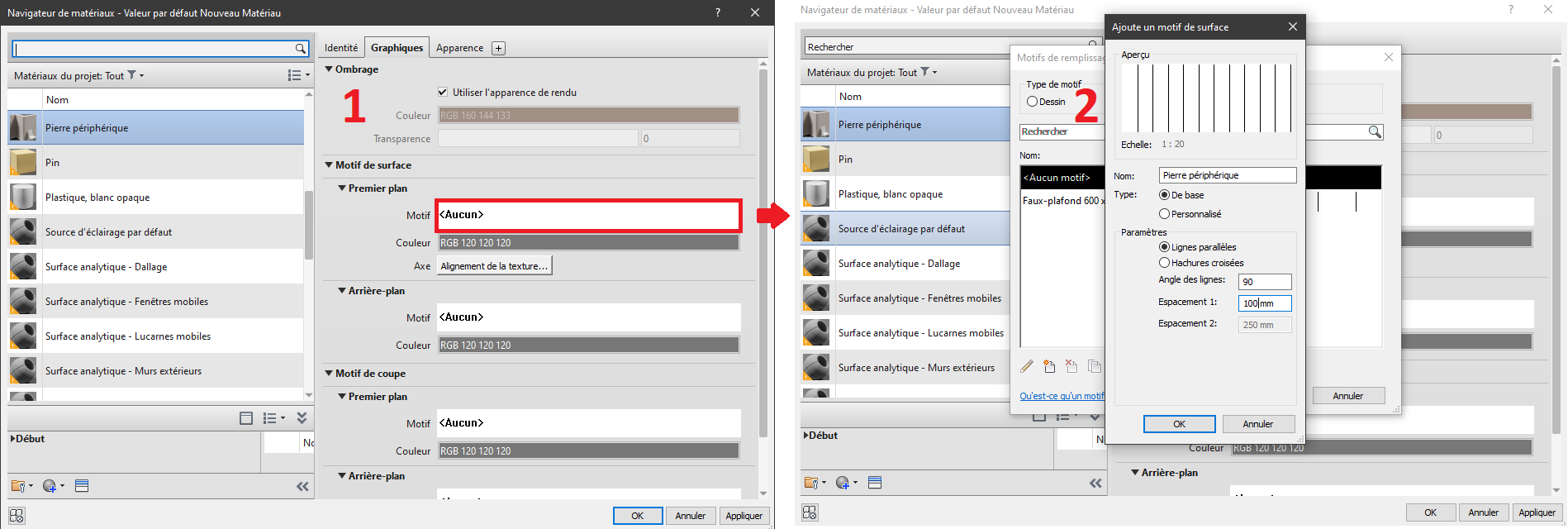

  • Créez un matériau avec comme un motif de surface de type Modèle comme ceci :

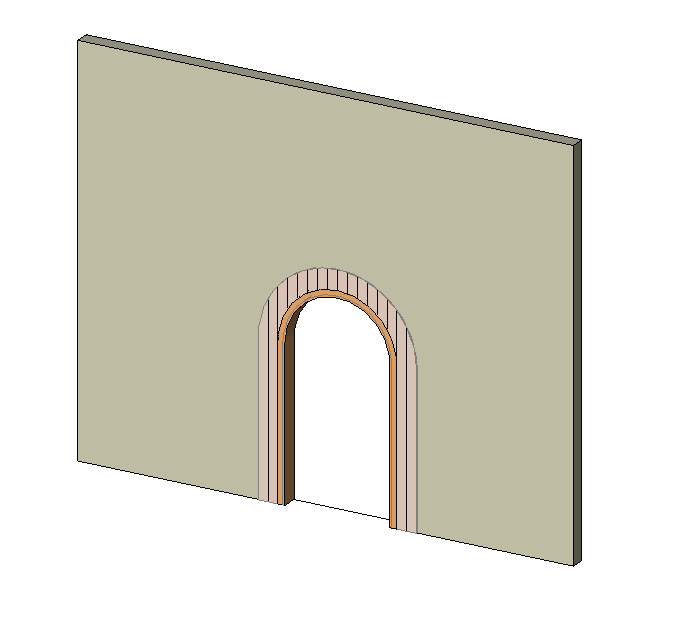

    Une fois le matériau appliqué vous obtiendrez ceci :

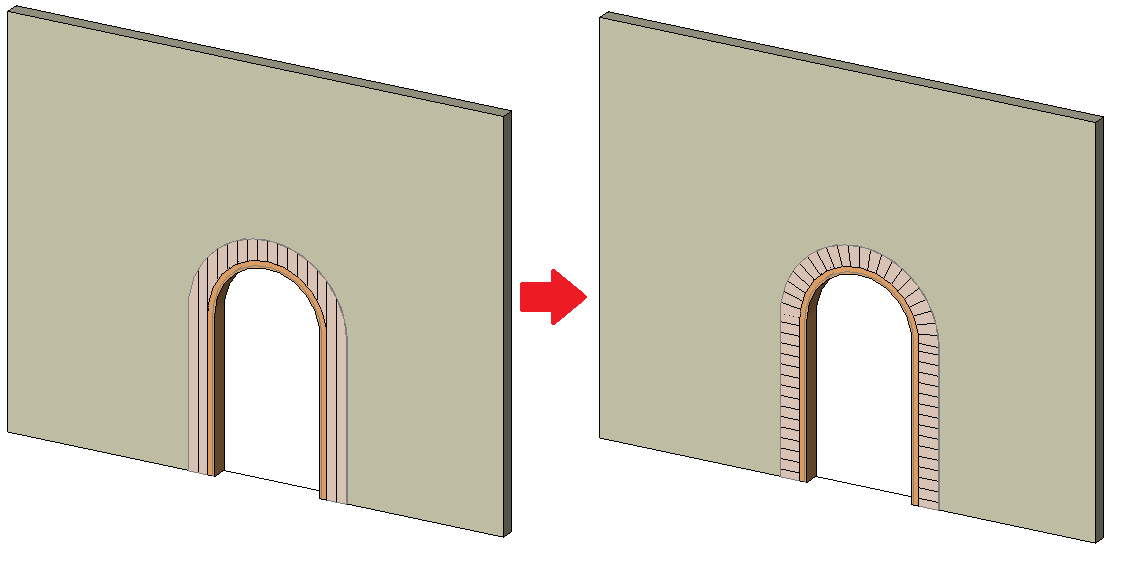

    Pour contourner le problème d’ajustement du motif, il suffira d’éditer le profil afin de rendre sa face extérieure asymétrique :

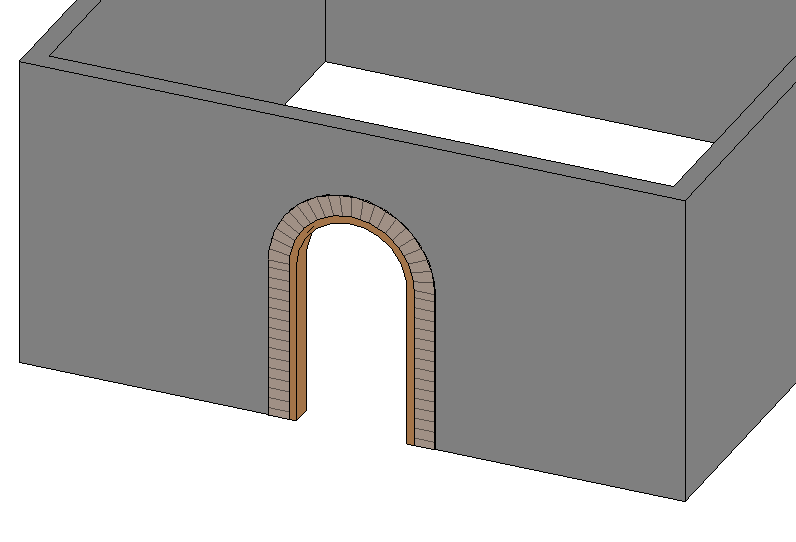

    Le résultat final :

    Vous pourriez aller plus loin en ajustant l’apparence de votre matériau (mode réaliste). L’alignement pourrait être obtenu à l’aide de l’outil Alignement de la texture…, dans ce cas le motif d’apparence devra être de même dimension que le motif de surface.
