Carveco : Comment augmenter la précision de résolution d’un modèle Carveco

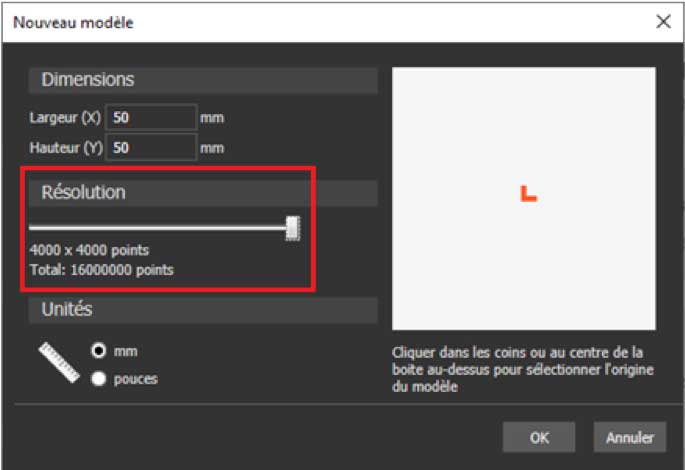

Lors de la création d’un modèle vous êtes limité à une résolution maximum de 16 millions de points, comme montré ci-dessous :

modèle Carveco

Nous allons rester sur le principe que notre modèle est de taille 50 mm de largeur et 50 mm de hauteur.

Au lieu de créer un modèle de 50 par 50 mm, nous allons créer un modèle de 25x25mm.

ModeleCarveco2

Mettre les valeurs comme-indiqué ci-dessus et cliquer sur OK.

Cliquer sur l’icône Ajouter une bordure dans les fonctions Modèle :
Modele Carveco

Modele Carveco

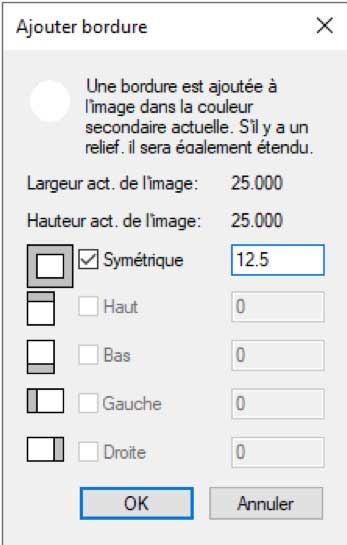

Ajouter une bordure symétrique de 12.5 mm.

Votre modèle fait maintenant 50 X 50 mm et au lieu d’avoir 16 Millions de point nous sommes à 64 Millions de points.

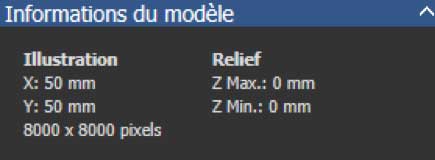

Vous pourrez vérifier les dimensions de votre modèle ainsi que sa résolution en allant dans l’onglet Projet, puis dans Informations du modèle.

Modele Carveco

Quel est l’intérêt d’augmenter la résolution ?

Initialement la taille d’un pixel était de 0.013 mm.
Maintenant ce dernier fait 0.006 mm.
