AutoCAD 2018 est disponible

Autodesk a sorti la version 2018 d’AutoCAD et AutoCAD LT:
Vous trouverez ci-dessous un résumé des nouveautés.

AutoCAD_2018_logo

La configuration nécessaire :

Pour Windows : les versions : Windows 7 SP1,  Windows 8.1 , Windows 10 en 64 bits ;
remarque : Windows 10 en 32 bits n’est pas supportée.
Nécessité d’installer Internet Explorer 11.
Configuration requise pour AutoCAD 2018
Configuration requise pour AutoCAD LT 2018

Pour MAC : La version 2018 n’est pas encore disponible, utilisez la version 2017 for Mac : AutoCAD 2017 et AutoCAD LT 2017 for Mac

L’installation  : l’installation est similaire aux versions précédentes.
Conseil : fermer toutes les applications, inactiver l’antivirus, et avoir les droits administrateur avant de démarrez l’installation.

Interface :
On retrouve l’interface habituelle, vous ne serez pas perturbé.
Améliorations pour les cases de dialogues :
Redimensionner la boite de dialogue des paramètres de dessin.
Amélioration de la boites de dialogues de sélection de fichiers : conservent l’ordre du tri des colonnes.

Dans la barre d’outils d’accès rapide : vous pourrez afficher la barre des calques facilement car elle est proposée dans la liste par défaut :
Ainsi un accès rapide aux calques quelque soit l’onglet affiché.

barre-menu-calque00

barre-menu-calque01



Le moniteur de variables systèmes, situé dans la barre d’état en bas à droite de l’écran : affiche un menu permettant de réinitialiser les variables systèmes sans ouvrir la boite de dialogue du moniteur de variables systèmes.  Cela est utile en cas de perte de réglages habituel.

moniteur-variable_01



Nouveau Format DWG 2018
Ce nouveau format améliore les performances en enregistrement surtout pour un dessin contenant des blocs, des objets annotatifs, des textes Multilignes avec colonnes, des attributs…
Le format DWG n’avait pas changé depuis AutoCAD 2013.

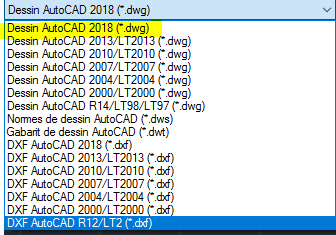

Vous trouverez la commande enregistrer-sous et la liste des versions pour échanger avec d’autres utilisateurs.

enregistrer-sous-liste



Performances améliorées et nouveautés:

– Les sauvegardes automatiques effectuent maintenant une sauvegarde incrémentielle par opposition à une sauvegarde complète.

– La nouvelle commande REGEN3 :  regenère tous les objets 3D de la vue courante.

– Les performances de navigation 3D ont été améliorées.

– Autre nouveauté  cette version 2018 supporte les écrans 4K et prise en compte de DirectX11



Les références externes (XREF) :

Les Xref peuvent maintenant être attachées avec un chemin d’accès relatif même si le fichier n’a pas encore été enregistré.

Auparavant AutoCAD demandait d’enregistrer le dessin avant d’attacher les xref en relatif.

Maintenant lors de l’enregistrement d’un dessin contenant des Xref dans un autre emplacement AutoCAD 2018 propose de mettre à jour ce nouveau chemin. (ouf !).

xref_relatif_enregistrer-sous

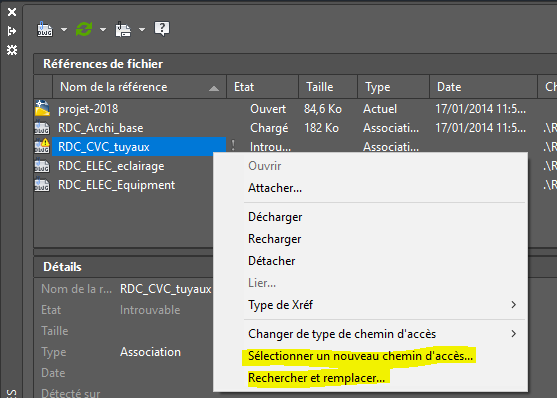

Dans le gestionnaire des xref : le menu contextuel est amélioré :

accès à la commande : Sélectionner un nouveau chemin d’accès, pour définir un nouveau chemin pour la Xref.

Accès à la commande : Rechercher et remplacer , pour changer le lien d’une ou plusieurs références externes.

xref_non-trouve_sel

Pour une xref déchargé on peut maintenant l’ouvrir depuis le menu contextuel.
Xref manquante : AutoCAD 2018 propose d’enregistrer le même chemin pour les autres références externes.



Meilleur conversion des textes issus des PDF importés.
Depuis la version AutoCAD 2017, on peut importer des fichiers PDF.
Le texte n’était pas converti en objet texte mais en objets lignes et arcs.

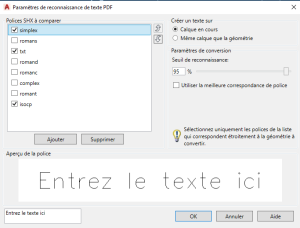

Dans AutoCAD et AutoCAD LT 2018, la nouvelle commande PDFSHXTEXT permet de convertir ces objets en texte.

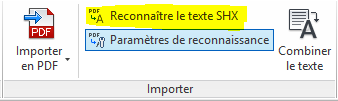

Depuis l’onglet Insertion du Ruban : dans le groupe d’icone  Importer.

Pour AutoCAD seulement: depuis l’onglet Express du ruban, vous verrez toujours l’icone de la commande TXT2MTXT, mais il exécutera cette nouvelle commande PDFSHXTEXT.

ruban_Importer

PDFSHXTEXTE_case_dia



Autres

la sélection d’objets : Vous pouvez sélectionner des objets hors écran.

Amélioration de l »accrochage objet et  l’alignement par rapport à un objet représenté en type de ligne avec espace (trait d’ axes par exemple).

IDrop :  une ancienne technologie présente depuis plusieurs versions et utile dans le DesignCenter, a été abandonnée pour éviter tout risque de sécurité.



Localisation- Définir l’emplacement – Carte :

La fonction carte localisation  utilise la version 8 de Bing Maps, avec des améliorations de l’interface dont la présence d’un icone pour se localiser.



Mes abonnements :

Toutes les infos sur  Aplicit   et  gérer Mes abonnements



Télécharger AutoCAD 2018 :

Vous pouvez télécharger et installer AutoCAD 2018 ou AutoCAD LT 2018 depuis votre compte Autodesk.

Télécharger une version d’évaluation 30 jours :   AutoCAD 2018 version d’evaluation   –   AutoCAD LT 2018  évaluation 30 jours



Pour en savoir plus :

Voir une video en français présentant la version 2018 (durée 5 minutes) .

Accès à l’aide sur AutoCAD 2018 et aide sur AutoCAD LT 2018

Liste des nouvelles commandes : AutoCAD 2018  et AutoCAD LT  2018

Résumé des nouveautés par Autodesk sur AutoCAD 2018

Résumé au format PDF

Autres liens

lien vers le site Autodesk  : Introducing AutoCAD 2018 un autre between the lines ou aussi celui ci : cadpanacea ou encore designandmotion.net

à bientôt sur ce blog !
