Simulation Mechanical

Contenu des différents onglets des paramètres relatifs à Autodesk Simulation Mechanical Options d’analyse

Pour faire suite à l’article précédent consacré à Autodesk Simulation Mechanical, nous allons décrire dans ce présent article l’onglet relatif aux options d’analyse du logiciel

Onglet : Options d’Analyse

Au lancement de l’interface, ces informations ne sont pas directement accessibles à l’utilisateur.

Nous rappelons que pour pouvoir y accéder, il faut aller dans le menu suivant :

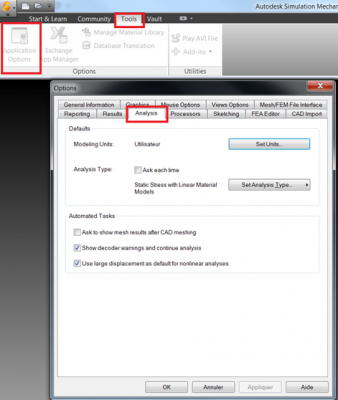

Menu Outils – Options d’applications

Autodesk Simulation Mechanical Options d’analyse

Ce menu permet donc de définir et d’utiliser des options relatives à certains paramètres du modèle éléments finis généré par Autodesk Simulation Mechanical.

La partie supérieure de cette fenêtre est relative à deux paramètres par défaut :

Autodesk Simulation Mechanical Options d’analyse



1 : Unités du modèle : si le modèle CAO ne dispose pas de système d’unités défini par défaut, il utilisera celui défini en 1 (que l’on peut aussi définir en cliquant sur le bouton Autodesk Simulation Mechanical Options d’analyse

2 : Analyse Type : lors de l’ouverture d’un fichier CAO, est ce que le logiciel va demander à l’utilisateur le type d’analyse qu’il souhaite réaliser avec celui-ci, ou alors doit il utiliser le type d’analyse par défaut, qu’il est donc possible de définir ici dans le bouton Autodesk Simulation Mechanical Options d’analyse



La partie inférieure Autodesk Simulation Mechanical Options d’analysepermet de lancer ou non des affichages :

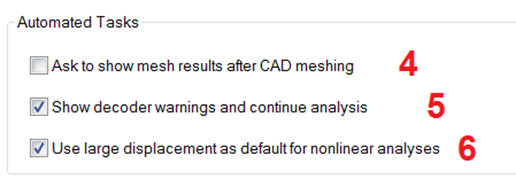

Autodesk Simulation Mechanical Options d’analyse

4 : Souhaite-t-on que le logiciel nous demande d’afficher les résultats de maillage après que cela soit fait

5 : Durant la construction du fichier maillage pour l’analyse (soit en faisant Vérification, ou en lançant l’analyse), souhaite t on afficher d’éventuels avertissements mais poursuivre quand même les travaux en cours ? Sinon, le logiciel pose la question et s’arrête.

6 : lors du passage ou de la définition par défaut d’une analyse non linéaire, est ce que les grands déplacements sont définis par défaut pour tous les groupes d’éléments ?
