Bibliothèque Inventor qui génère des fichiers du centre de contenu en Structure de Nomenclature Normal ou Fantôme

Voici une solution pour créer une Bibliothèque Inventor qui génère des fichiers du centre de contenu en Structure de Nomenclature Normal ou Fantôme selon vos besoins de liste de pièces et la structure des sous-ensembles Indivisibles.

  • Après avoir créé une bibliothèque personnalisée depuis le Gestionnaire de projet Inventor

par exemple Standard_Méca.IDCL (CC local) ou attachée à l’ADMS si vous utilisez Vault .

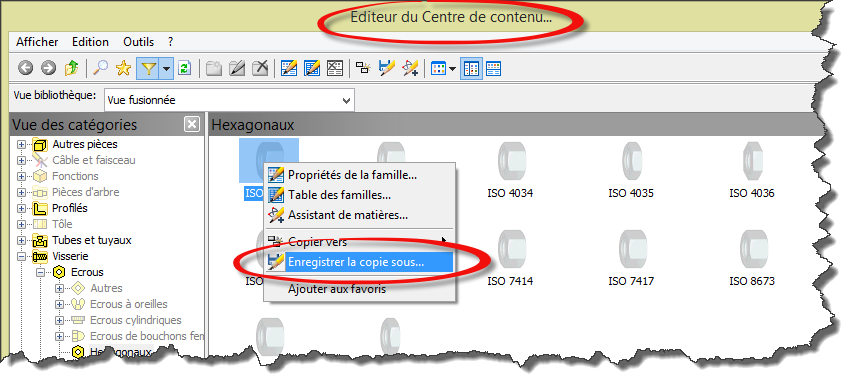

  • Création d’une famille ci-dessous…

Bibliothèque Inventor

Bibliothèque Inventor

  • Ouvrir depuis le Centre de Contenu.

Bibliothèque Inventor

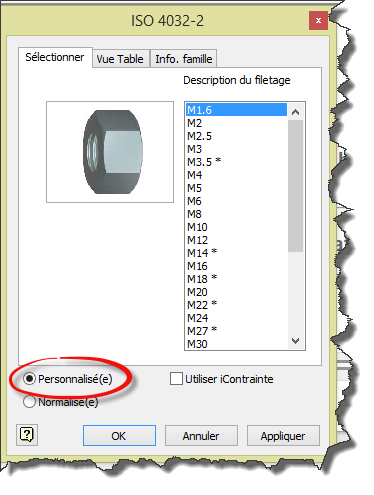

  • Ouvrir n’importe quel composant de la famille personnalisée ne pas oublier option ”personnalisée” afin de choisir le dossier Workspace.

Bibliothèque Inventor

  • Sauver l’écrou dans le Workspace (Espace de Travail en lecture/écriture contrairement au dossier Centre de Contenu qui est en Lecture Seule) .
  • Ruban Outils > Paramètres du document.
  • Changer la structure Nomenclature d’ Acheté en Normal ou Fantôme selon votre besoin.

Bibliothèque Inventor

  • Enregistrer le fichier dans le Workspace et fermer le fichier.
  • Dans l’éditeur du centre de contenu, modifier la famille dans la bibliothèque Standard_Méca.IDCL en faisant clique droit sur la famille.

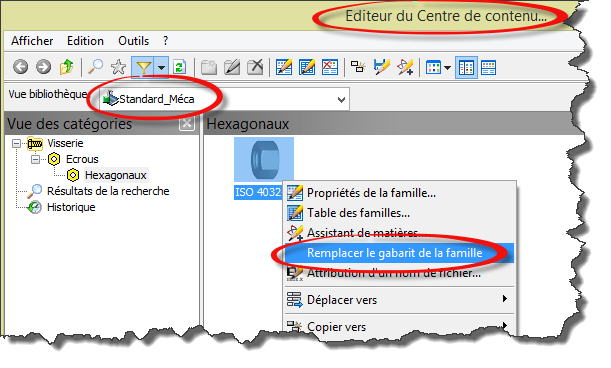

  • Bouton droit sur la famille puis remplacer le gabarit.

CBibliothèque Inventor

  • Sélectionner la pièce Ecrou depuis le workspace.

Bibliothèque Inventor

Voilà, la publication a réussie et maintenant la famille de la bibliothèque Standard_Méca.IDCL génèrera des fichiers de Centre de Contenu de type Normal ou Fantôme selon votre choix..

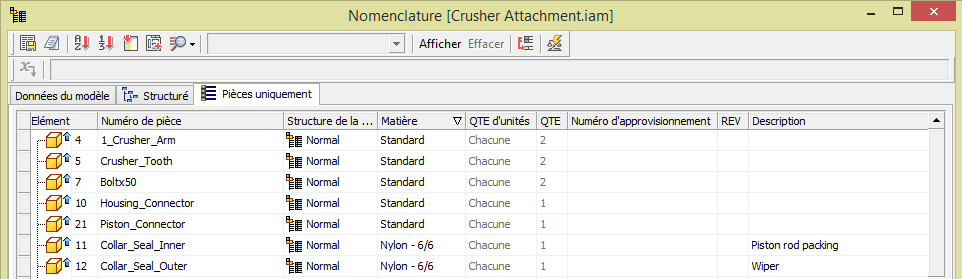

Ainsi les pièces standard du centre de contenu seront ignorées dans le cas où celles-ci sont placées dans des Sous-ensembles de type Indivisible.

Si besoin …

Bibliothèque Inventor

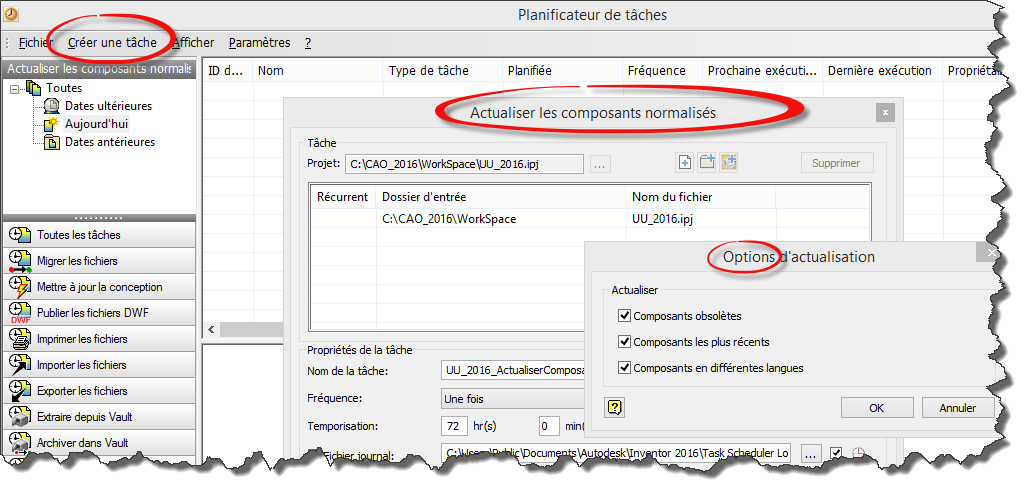

A l’aide du planificateur de tâches

Créer  une tâche qui mettra à jour les fichiers du centre de contenu suite à la modification.
