Carveco : Comment générer un PDF 3D avec des couleurs ?



Il existe a 2 possibilités :

1°) Dans un modèle

Tout d’abord il faut créer un maillage de votre forme 3D en cliquant sur l’icone Carveco pdf 3D

La fenêtre suivante va apparaitre :



Carveco pdf 3D

Définir vos paramètres de triangulation et cliquer sur Créer.

La fenêtre suivante va apparaître :



Carveco pdf 3D

Laisser cette fenêtre afficher et cliquer sur l’icône Lumière et matière Carveco pdf 3D

Changer la couleur dans le menu suivant :





Carveco pdf 3D

Puis cliquer sur Appliquer.



On remarquera que la couleur du modèle STL à changer, elle sera très proche du modèle PDF (en bas à droite).

Carveco pdf 3D

Fermer la fenêtre de lumières et matière et Enregistrer votre maillage.

Choisir dans la liste le format type Fichier PDF 3D :

Carveco pdf 3D

Un fois le fichier Pdf 3D sauvegarder sur votre disque dur, l’ouvrir avec Adobe Acrobat Reader :

Attention le message suivant apparaitra en haut d’Adobe Acrobat Reader :

Carveco pdf 3D

Il faudra cliquer sur « Option » et approuver le document.



Carveco pdf 3D

Carveco pdf 3D

2°) En étant dans un projet

Ouvrir votre projet Carveco

Carveco pdf 3D

Dans l’arborescence d’assemble, sélectionner chaque modèle un par un et changer la couleur en cliquer sur Carveco pdf 3D

Carveco pdf 3D







Exemple de rendu Carveco :

Carveco pdf 3D

Dans l’arborescence du projet, faire un clic droit sur Assemblage et choisir Exporter :

Carveco pdf 3D

Choisir dans la liste le format type Fichier PDF 3D :

Carveco pdf 3D

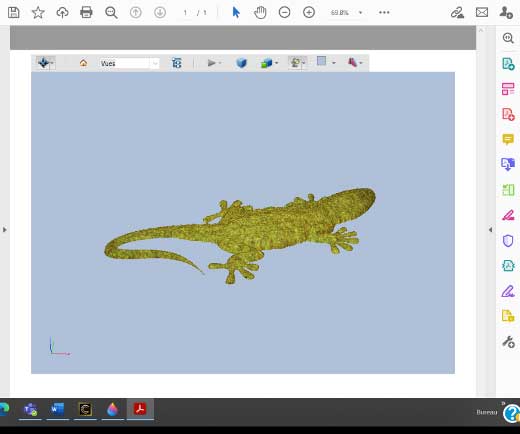

Rendu d’Adobe Acrobat Reader :

Carveco pdf 3D
