Comment nettoyer les références non résolues dans les fichiers de mise en plan Inventor (DWG et IDW)

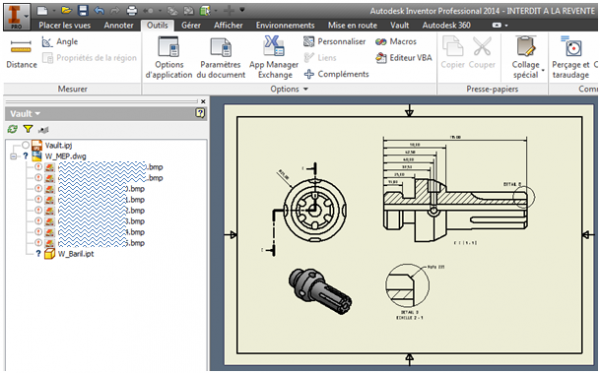

Problématique : Vous avez des fichiers de mise en plan Inventor qui contiennent des références non résolues vers des fichiers qui le plus souvent n’existent plus (fichier images ou autres). Vous avez essayé la fonction de gestion des liens Inventor, de purger les fichiers et d’utiliser des macros VBA (disponibles sur le web) mais les références non résolues sont toujours là !!!

nettoyer les références non résolues

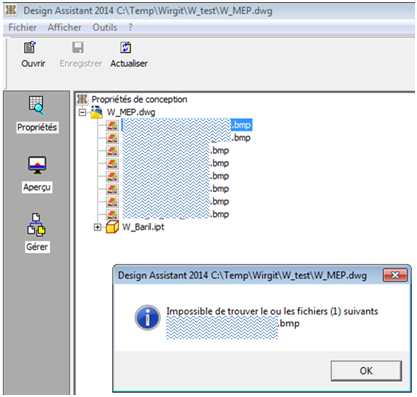

Même si ces liens rompus n’empêchent pas de travailler sur les fichiers et de les mettre à jour, ils seront rédhibitoires si vous essayez de placer vos fichiers dans un coffre Vault. En effet, la base de données refusera d’ajouter au coffre des fichiers contenant des erreurs de références (le but étant de maintenir une base saine).

nettoyer les références non résolues

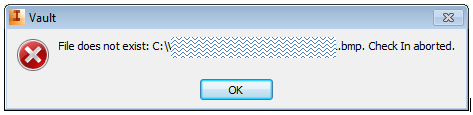

Si on tente d’archiver le fichier dans le coffre Vault, le message d’erreur suivant s’affiche.

nettoyer les références non résolues



Solution : La manipulation qui suit permet de supprimer toutes les références non résolues sur les fichiers de mise en plan sans perdre les liens entre les fichiers Inventor (mise en plan et modèle 3D).

Ouvrir le fichier de mise en plan contenant des références non résolues avec le logiciel Inventor.

Enregistrer sous le document mais en changeant le format de fichier de mise en plan (IDW pour les fichiers DWG et inversement). Cette opération ne perd pas les liens entre la mise en plan et le modèle 3D qui restent associatifs.

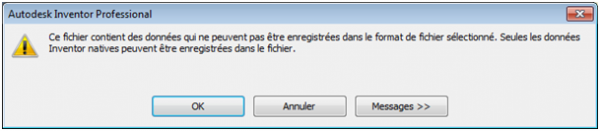

Le message suivant doit s’afficher (Cliquer sur OK)

nettoyer les références non résolues

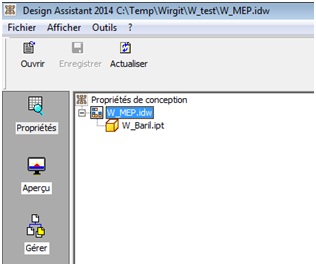

Voilà c’est fait il n’y a plus de références non résolues !

nettoyer les références non résolues

Les fichiers peuvent maintenant être archivés sans problème dans le coffre Vault.

nettoyer les références non résolues



Remarque : Si vous souhaitez conserver le même type de fichier, il vous suffit de faire 2 fois l’opération (DWG vers IDW puis à nouveau DWG) ou (IDW vers DWG puis à nouveau IDW).
