Communication et interopérabilité Autodesk Inventor 2014

Afin de protéger la propriété intellectuelle de vos modèles et avant de les communiquer à vos clients ou partenaires vous pouvez transformer vos conceptions en représentations simplifiées à l'aide des outils de simplification d'Autodesk Inventor 2014.

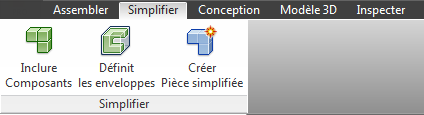

Outils de simplification de l'ensemble

Dans cet exemple cette conception est constituée de 275 occurrences.

Affichage en coupe de la conception à "simplifier"

Inclure des composants : permet de créer une représentation de vue à l'aide des composants sélectionnés.

La sélection peut se faire à l’aide d’une priorité de sélection à la pièce (par défaut) ou priorité au composant (sous ensemble) avec reconnaissance des occurrences (ici cochée dans la mini-barre)

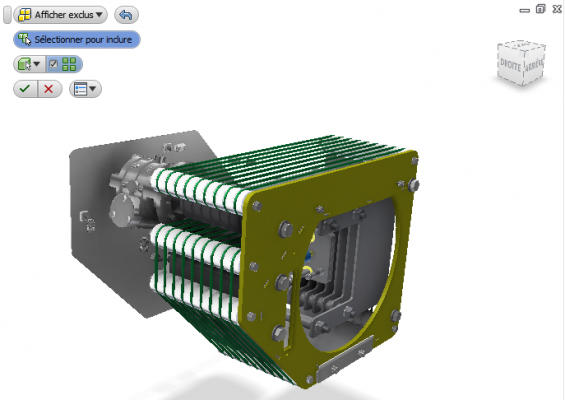

Possibilité d’alterner l’affichage (ici Afficher exclus) ici les composants retirés du modèle pour créer la simplification.

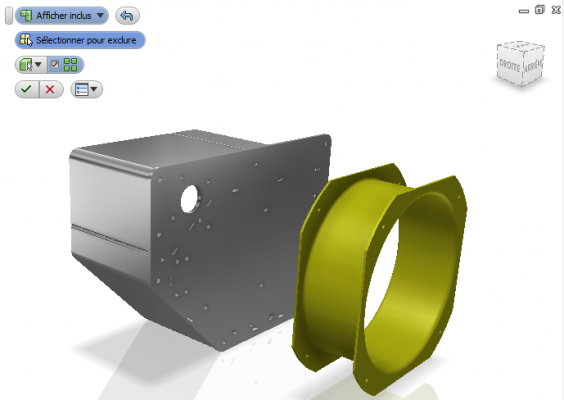

Possibilité d’alterner l’affichage (ici Afficher inclus) ici les composants sélectionnés pour créer la simplification.

Définir les enveloppes : permet de simplifier un composant ou une pièce en le/la remplaçant par un jeu d'enveloppes cylindriques ou de zones.

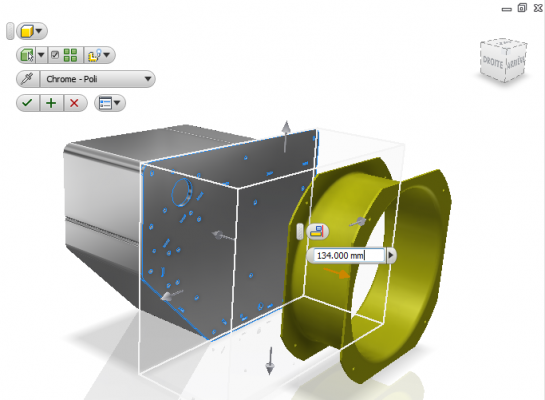

Simplification de la partie centrale en définissant une enveloppe par zone de délimitation (cubique).

Simplification de la "partie avant" en définissant une enveloppe par cylindre de délimitation.

Créer une pièce simplifiée: Permet de créer une pièce simplifiée à l'aide de la représentation de vue actuelle. Les composants masqués ne sont pas inclus.

Création de la pièce simplifiée (corps solide unique)

Ce fichier pièce résultat de la simplification peut être fourni à vos interlocuteurs, il contient suffisamment de détails.

Les deux modèles (complet et simplifié).
