Dans AutoCAD et AutoCAD LT 2021 on peut importer un fichier PDF.

Voyons quelles sont les options à appliquer  pour importer un PDF issu du cadastre.

Importer le PDF

Depuis le ruban Insertion : l’icone Import PDF

pdf_imp_ruban

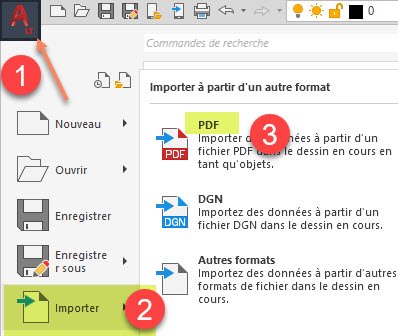

ou depuis le menu de l’application

icone_menu1





imp_fichier1



Ensuite sélection du fichier dans la boîte dialogue.

Options et choix dans cette boîte de dialogue :

imp_PDF_options



-1- Page à importer : lors de l’import de fichier PDF multipages, permet de choisir la page. Dans mon exemple ce sera évidement la page 1.

-2- Echelle : Je vous conseille d’appliquer l’échelle de 25.4  comme indiqué en bas de l’aperçu.
Si vous laissez à 1 il faudra la corriger avec la commande ECHELLE et l’option référence en se basant sur l’écart entre 2 croix de carroyage.

-3- Données PDF à importer

Géométrie de vecteur (cochez) importe des segments de lignes et de courbes
Remplissage de solides (cochez) Importe des remplissage de solide 2d

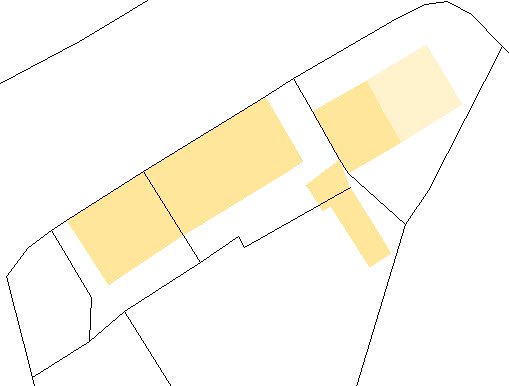

Exemples : les habitations en jaune sur le cadastre sont converties en objet hachures avec motif solid

remplissage_solide

Texte TrueType : (cochez) importation des textes avec police True Type de Windows, AutoCAD les reconnais et créé des textes avec police trueType.
Si non coché aucun texte dans le cartouche !

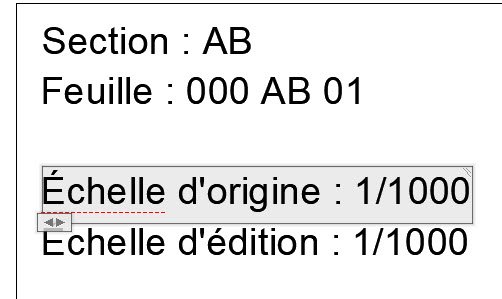

Les textes du cartouche sont bien converti en texte multi-ligne AutoCAD.

texte1



Image raster :
Pour un PDF issu du cadastre pas besoin de coché.
Si le PDF contient des images alors cochez : les images raster seront enregistrées en tant que fichiers PNG et liées au dessin courant en tant que Références externes.

Les fichiers images prennent pour nom : en prefix le nom du PDF suivi d’une numérotation créé par AutoCAD exemple pour l’import d’un PDF nommé Ref-001
Exemple de nom d’image liée : Ref-001 e4ffc2c0.PNG
Le bouton « Options » en bas à gauche de la boîte de dialogue vous permet de spécifier l’emplacement des images issues du fichier PDF.

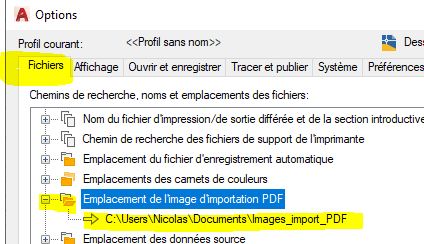

Vous pouvez définir un dossier par défaut depuis les Options – onglet Fichiers

imp-pdf-options_raster

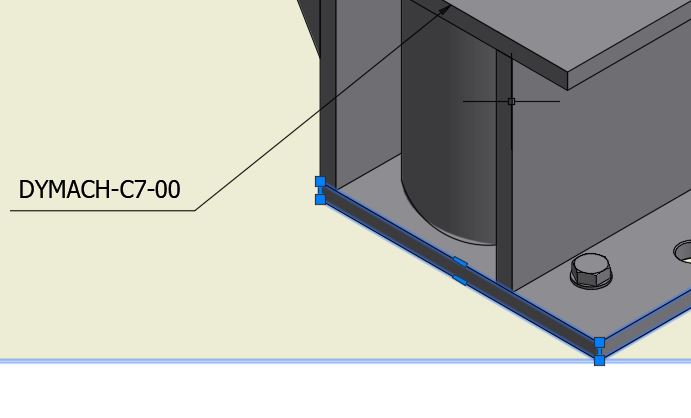

exemple pour d’un PDF avec pièce 3d : l’ombrage est converti en image liée, les contours de la pièce sont convertis en lignes, arcs cercles…

import_PDF_raster_et_contour

-4 –Calques :
Utiliser des calques PDF : utilise les calques du PDF
Créer des calques d’objet : (cochez)  importe des objets sur des calques distinct , pour la géométrie,le texte le remplissage
Calque en cours : place tout dans le calque courant

calques-creer



-5- Options d’importation
Importer en tant que bloc : on obtient le PDF converti dans un bloc.(ne pas cocher)
Joindre des segments d’arc et de ligne : AutoCAD joint arc et ligne selon une tolérance.(à cocher !)

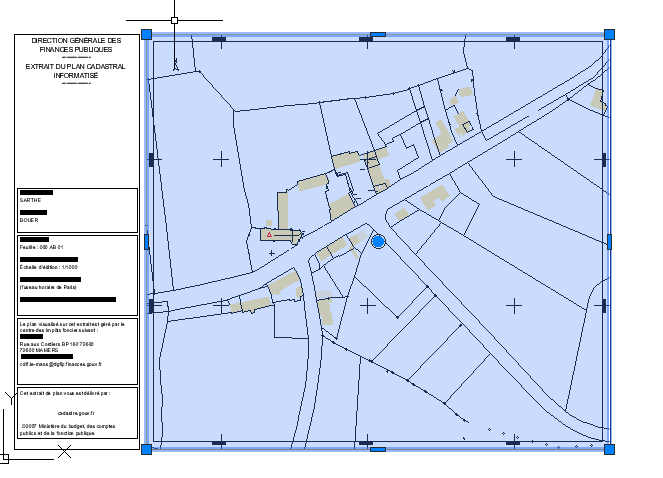

Convertir les remplissages de Solides en hachures : Selon le PDF AutoCAD peut convertir un fond coloré en hachures solide, vous pourrez supprimer ces hachures.. (à cocher !)

convertir-remplissage1





Résultat de l’import PDF :

Vérifier la distance entre les croix, selon la précision 50, 100 ou 250 , mètres.
Le contour des parcelles est en polyligne, on peut obtenir la surface, dessiner et s’attacher avec les accrochages objets!
Le numéro des parcelles n’est pas bien reconnu.
Cette fonction d’import PDF est très utile.

Complément d’infos : Aide AutoCAD

voir aussi attacher un PDF. articles précédents

Cet article vient en complément de  importer un PDF en DWG AutoCAD

à bientôt sur ce blog !
