Comment créer une bibliothèque de matériaux pour Autodesk Simulation Mechanical ?



SimMech est livré avec 2 bibliothèques directement accessibles dans le logiciel:

– Autodesk Simulation Material Library : la première (historique) avec quelques centaines de références (comprenant des métaux et des plastiques)

1

– Autodesk Simulation Plastics Library : la seconde, issue du couplage Moldflow, avec près de 10 000 matières plastiques.

2



Ces bibliothèques ne sont pas modifiables et doivent être utilisées telles quelles.

Néanmoins, il est possible de créer sa propre bibliothèque de matières

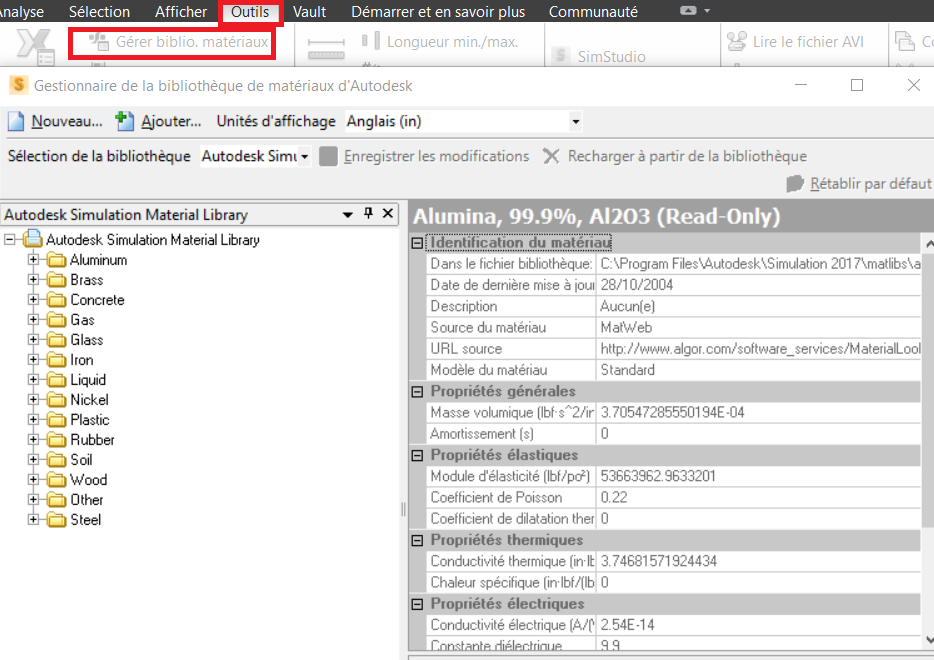

Voici les principales étapes de la création d’une bibliothèque personnalisée

3

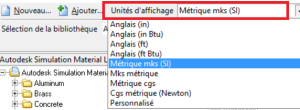

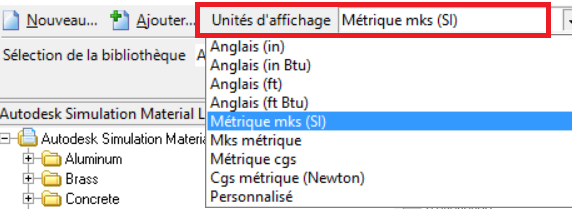

Tout d’abord, on définit le système d’unités d’entrées des données matières de la nouvelle bibliothèque

4

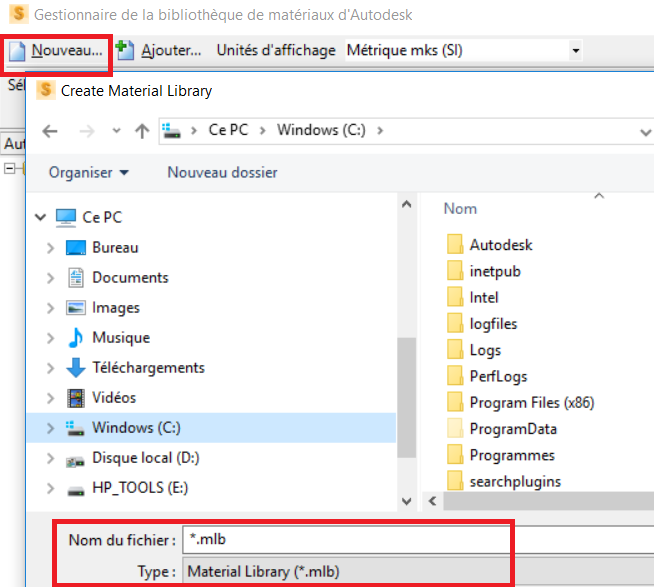

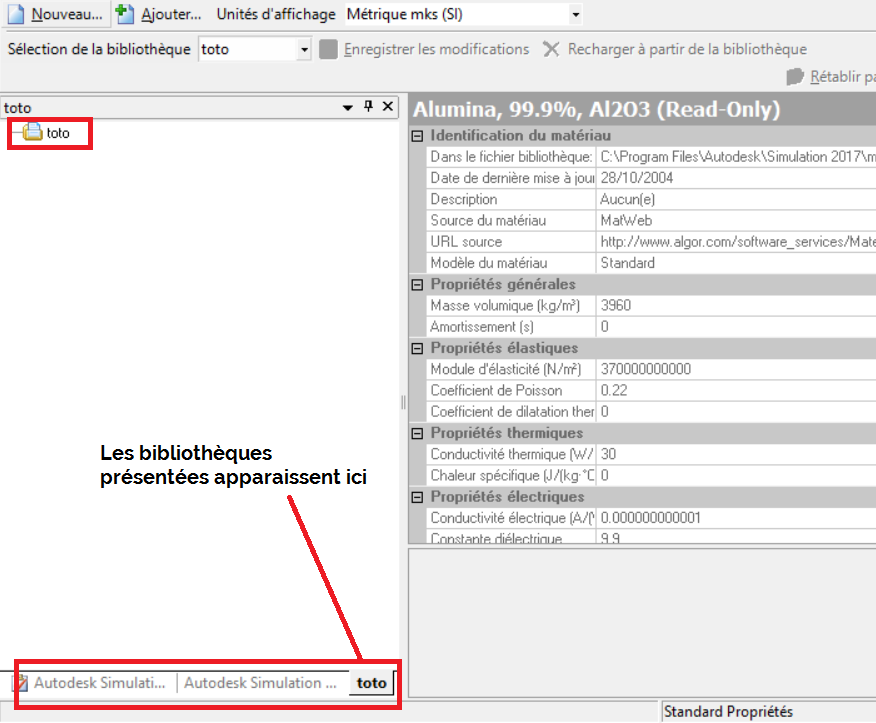

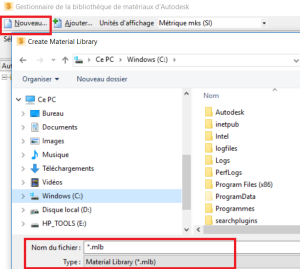

Puis on entre un nom pour cette bibliothèque

5



6

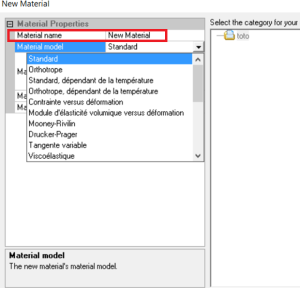

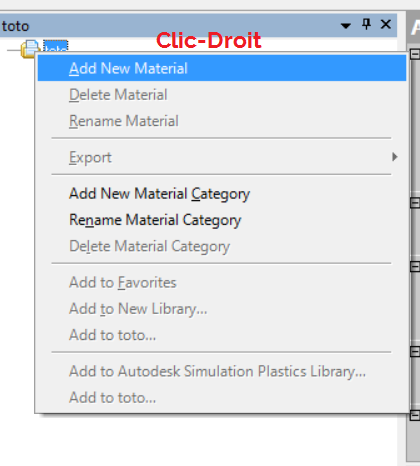

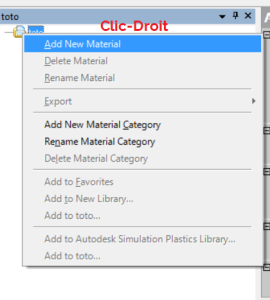

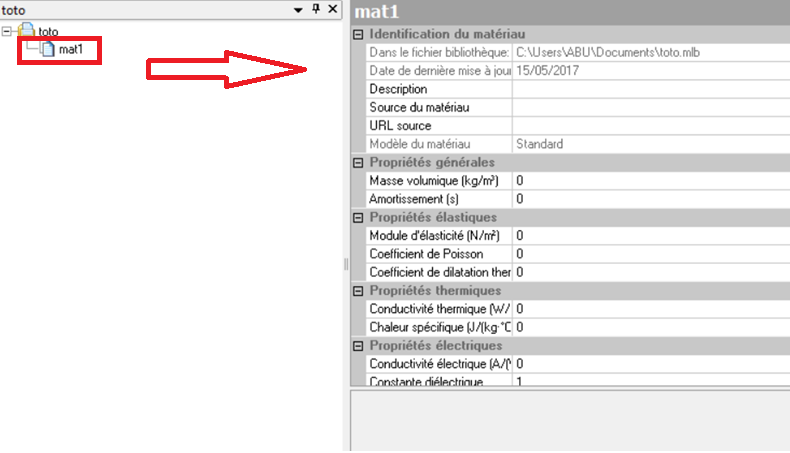

Pour ajouter un matériau à cette nouvelle bibliothèque

7

8

9
