Les différents types de meneaux de mur rideaux REVIT

Il existe plusieurs types de meneaux de murs rideaux :

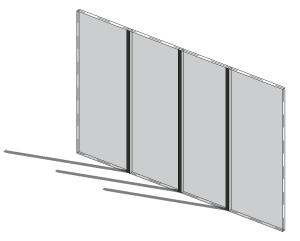

– 2 types de meneaux simples : les meneaux rectangulaires et circulaires, placés au sein d’un mur rideau droit.
img 1 img 1 bis

– 4 types de meneaux d’angle placés entre deux murs rideaux, deux panneaux de mur rideau ou sur un mur rideau courbe.
img 2 img 3

Voici les 4 types de meneaux d’angle existants :

1/ Meneau d’angle en L
Ces meneaux permettent de relier deux murs-rideaux en L. La longueur de chaque jambage ainsi que l’épaisseur du meneau sont à définir dans les propriétés de type du meneau.
La longueur de jambage se calcule à partir de l’axe du mur-rideau.

img 4

2/ Meneau d’angle en V
Ces meneaux permettent de relier deux murs-rideaux en V. Comme pour le meneau en L, la longueur de chaque jambage ainsi que l’épaisseur du meneau sont à définir dans les propriétés de type du meneau.

img 5

3/Meneau d’angle trapézoïdal

Ces meneaux permettent de relier deux murs-rideaux en trapèze. La profondeur et la largeur centrale du meneau sont à définir dans les propriétés de type du meneau.

img 6

4/Meneau d’angle quadrilatéral
Ces meneaux permettent de relier deux murs-rideaux en polygone à quatre côtés. Les profondeurs du meneau sont à définir dans les propriétés de type du meneau.
Les meneaux d’angle quadrilatéraux ne peuvent pas s’utiliser comme des meneaux rectangulaires car ils permettent la jonction entre deux panneaux de murs rideaux.

Si les deux profondeurs de meneaux sont égales et si l’angle est de 90°, le meneau est carré.
img 7

Si les deux profondeurs de meneaux sont égales et si l’angle n’est pas de 90°, le meneau est triangulaire.
img 8

Si les deux profondeurs de meneaux ne sont pas égales et si l’angle est de 90°, le meneau est rectangulaire.
img 9

Pour placer les meneaux dans le mur rideau :
Onglet Architecture > placer les quadrillages puis y appliquer le meneau désiré.
Vérifier au préalable que tous les meneaux désirés sont chargés.

img 11

Pour en savoir plus sur les mur rideaux vous pouvez suivre ce lien : Panneau de mur rideau

A bientôt sur le blog Aplicit
