Fond de plan REVIT

Le fond de plan est un outil qui peut être très utile lorsque l’on veut superposer à sa vue en plan une vue d’un autre étage (pour les alignements de porteurs par exemple) ou de plafond du même niveau ou inférieur (éclairage, position des trémies). Cet outil d’apparence simple peut s’avérer compliqué à maitriser.

  • Le principe

2020-10-02_14h34_56

Pour créer un fond de plan, il suffit de d’utiliser les 3 paramètres ci-dessous dans les propriété d’une vue en plan :

2020-10-02_14h36_57

Le niveau de base et le niveau supérieur définissent les limites de visibilité des objets du fond de plan créé. Ces limites sont exclusivement un niveau (à ne pas confondre avec une vue).
Attention : un niveau n’est listé que si une vue est attribuée à ce niveau.
Un fond de plan peut inclure plus d’un seul niveau (par exemple du niveau 1 (pour la base) au niveau 12(pour le niveau supérieur)).

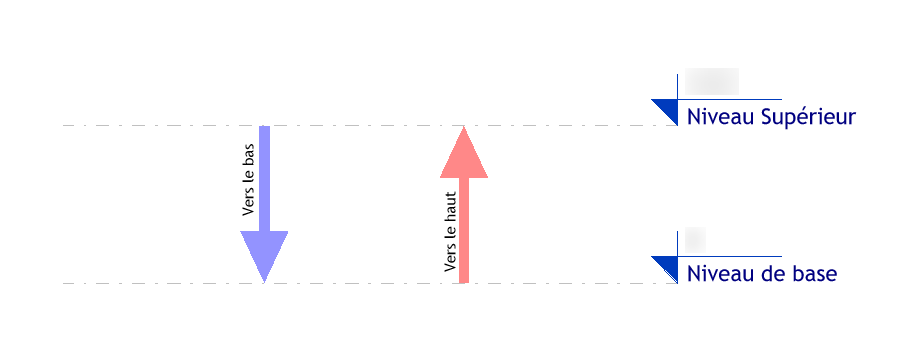

La lecture du fond de plan définie la direction de vue du fond de plan :
« Regarder vers le bas » = du niveau supérieur vers le niveau de base
« Regarder vers le haut » = du niveau de base vers le niveau supérieur

  • Exemple

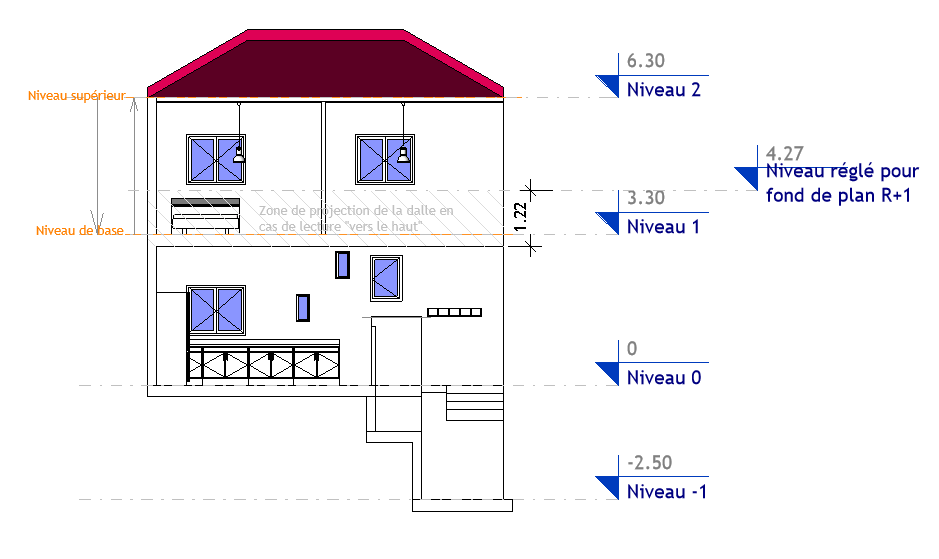

Si le principe parait simple, en pratique les choses se compliquent. Prenons l’exemple de cette maquette :

2020-10-02_14h53_40

Lecture vers le bas :

Voici ce que nous obtenons en cas de lecture vers le bas, c’est à dire du niveau supérieur (ici le niveau 2) vers le niveau de base (ici le niveau 1) :

2020-10-02_14h54_36
Aucun fond de plan n’est visible ! Car le plafond, premier composant rencontré par le sens de la vue masque le reste.

2020-10-02_14h58_17

Souvent, un sol ou un plafond est situé juste en dessous du niveau supérieur, bloquant la visibilité des composants situés en-dessous.

Solutions :
2020-10-05_09h42_092020-10-02_15h11_52

2020-10-02_15h16_162020-10-02_15h21_23

Lecture vers le haut :

Voici ce que nous obtenons en cas de lecture vers le haut, c’est à dire du niveau de base (ici le niveau 1) vers le niveau supérieur (ici le niveau 2) :

2020-10-02_15h28_00
Aucun fond de plan n’est visible encore une fois! La raison : il y a une projection du sol inférieur de 1.22m par rapport à son arase inférieure !

2020-10-02_15h33_24

Cette projection bloque la visibilité de tous les autres composants au-dessus.

Solutions :

2020-10-02_16h26_532020-10-02_16h29_34
2020-10-02_16h32_222020-10-05_09h29_34

Cas du fond de plan situé dans la plage de vue :

Un composant ne peut être inclus dans un fond de plan si celui-ci est situé dans la plage de visibilité normale (entre le plan de coupe et le bas) de la plage de vue.
De plus, la plage de visibilité supérieure d’une plage de vue (entre le haut et le plan de coupe qui rend visible les catégories fenêtre, meuble de rangement et modèle générique) n’est plus active et est remplacée par celle du fond de plan. (Plus d’informations sur les plages de vues)

Pour mieux comprendre ces deux principes, voici un exemple :

2020-10-05_10h03_342020-10-05_10h13_07

Si un fond de plan vers le haut du même niveau est créé sur ce plan d’étage, nous observons les choses suivantes :

2020-10-05_10h15_05

Pour visualiser en fond de plan les meubles bas, nous devons les exclure de la plage de visibilité normale (zone plan de coupe-bas) de la plage de vue :

2020-10-05_10h22_57

A bientôt sur le blog Aplicit !
