Importer/Lier CAO dans REVIT – Vue active uniquement ?

Importer/Lier CAO dans REVIT - Vue active uniquement ?

Bien choisir les options d'importation/liaison d'une CAO dans Revit affecte grandement son comportement.

Une des options lors de l'importation/liaison d'une CAO parmis les plus importantes est la "Vue active uniquement"

Cette option propose de considérer votre plan C.A.O. comme un objet 2D ou 3D.

  • Vue active uniquement activée : La C.A.O. ne sera visible que dans la vue en cours (comme une annotation ou ligne 2D)

Les propriétés proposeront dans ce cas un ordre de tracé pour passer par dessus ou par dessous du modèle.

  • Vue active uniquement désactivée : La C.A.O. sera visible dans toutes les vues (comme un composant de modèle)

Les propriétés proposeront dans ce cas comme n'importe quel objet un positionnement Z par rapport à un niveau.



  • Remarques :

Cette option est désactivée par défaut si la commande est lancée depuis une vue Active 3D

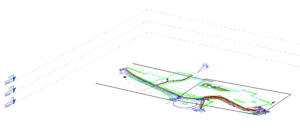

Dans le cas d'une importation CAO 3D avec l'option "Vue active uniquement" activée, une projection 2D filaire sera représentée dans la vue selon sa direction.



A bientôt sur le blog Aplicit !
