Lenteur de chargement de la table de taraudage et filetage normalisés Inventor.

Résolu le 18 juillet 2017 avec la version Inventor 2018.1 (voir en bas d’article)

Pour les fonctions « Filetage » et Perçage ».

Pourquoi Inventor (en 2016 ou 2017) est il plus lent à charger la table de données de taraudage ?

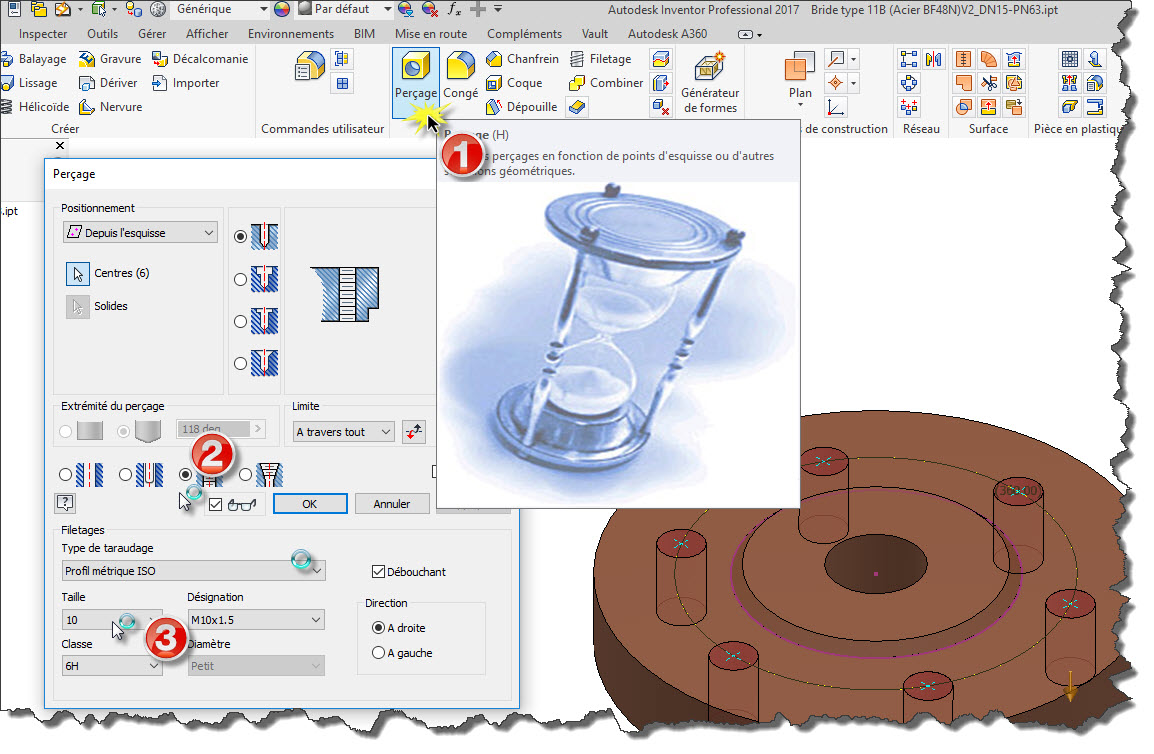

Lenteur de chargement de la table de taraudage

Lorsque vous lancez pour la première fois dans une session Inventor (2016-2017) la fonction Perçage avec l’option « Perçage de dégagement » ou « Perçage taraudé » la boîte de dialogue est figée pendant plusieurs secondes

avant de se mettre à jour et ceci à chaque fois que vous sollicitez un « Type de taraudage » ou « Attache ».

En revanche avec les versions précédentes d’Inventor (2015 et antérieures) la boîte de dialogue se met à jour instantanément.

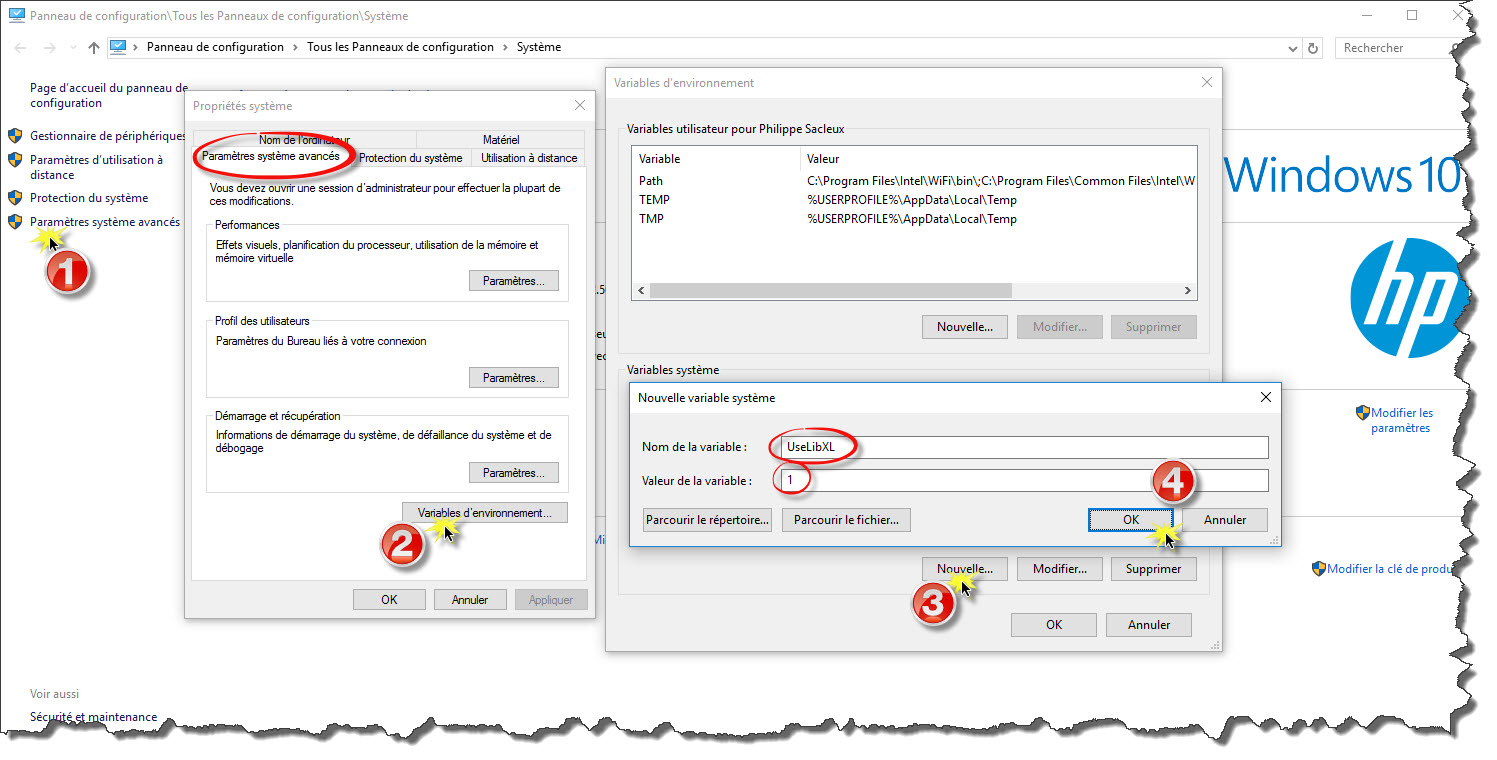

Pour retrouver la performance de cette boîte de dialogue il suffit de créer une variable d’environnement Windows :

  • Quitter Inventor
  • Panneau de configuration > Système > Paramètres système avancés > dans l’onglet « Paramètres système avancés »
  • Bouton « Variables d’environnement… » Créer un nouvelle variable « UseLibXL » avec la valeur 1.
  • Relancer Inventor

Lenteur de chargement de la table de taraudage

Vous retrouvez ainsi un comportement rapide de rafraichissement des boîtes de dialogue Perçage et Filetage.

Nota du 27 Janvier 2017 (en attente de solution Autodesk) —-> Solution avec Inventor 2018.1 du 18 Juillet 2017 voir en bas de l’article.

Attention il y a un « petit inconvénient » pour les pièces ou assemblages qui ont un tableau Excel « embarqué »

Incorporation Xls

Car la variable UseLibXL vous empêchera d’éditer et sauvegarder le tableau contenu dans votre fichier Inventor.

Voici le message d’erreur Feuilles de calcul Excel incorporées non prises en charge sur cette plate-forme

Msg Excel

Il vous faudra (pour le moment Janvier 2017) faire un choix entre la rapidité des tables de taraudage filetage et ce problème.

Ici un lien vers un article qui vous permet de configurer le fichier Excel de taraudage et filetage afin d’avoir par défaut la norme ISO à la place de la norme ANSI

Perçage Iso par défaut

Depuis la version Inventor 2018.1

Le problème de performances observé au niveau du chargement des données de filetage/dégagement a été résolu. Inventor 2018.1 peut désormais lire les données de filetage ou de dégagement de la feuille de calcul Excel à partir des bibliothèques Excel. Par ailleurs, Excel n’est plus chargé, même si l’application a été installée sur l’ordinateur local.

Avertissement : La variable d’environnement UseLibXL n’est plus requise et doit être supprimée du système, car elle peut bloquer l’utilisation d’Excel pour les opérations d’écriture de tableaux.
