Les nouveautés 3D d’AutoCAD 2013

La commande Appuyer-Tirer :

La commande « Appuyer-Tirer » est améliorée, + rapide et + intuitive.
On peut maintenir la touche Shift ou majuscule enfoncée et sélectionner plusieurs contours.

La commande VUEBASE améliorée :

Elle inclue une nouvelle option qui permet de sélectionner l’objet qui doit être représenté dans la vue de base.

 Les nouveautés pour créer et éditer les vues en coupe et de détails

Création et édition des vues (en coupe et de détail) + facile depuis le ruban contextuel de création et modification, et l’usage destyle.

Les nouveautés 3D d'AutoCAD 2013

Exemple pour une Vue en coupe :

Création depuis les icônes et le ruban: +facile,avec possibilité de mémoriser un style de vue en coupe

Les nouveautés 3D d'AutoCAD 2013

Après sélection de la vue en coupe :édition possible depuis le ruban contextuel:



Les nouveautés 3D d'AutoCAD 2013







Mémoriser des styles pour les vues en coupe et les vues de détail:



Les nouveautés 3D d'AutoCAD 2013

Extraire une isoline d’une surface ou d’un 3dsolide

Depuis le ruban surface: extraire isoline

Les nouveautés 3D d'AutoCAD 2013

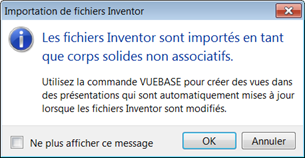

 Importer des fichiers INVENTOR

AutoCAD 2013 peut importer des fichiers du logiciel Autodesk Inventor au format IPT et IAM.
Créer des vues dans une présentation,elles sont mises à jours,après modification des fichiers Inventor.



Les nouveautés 3D d'AutoCAD 2013

Les nouveautés 3D d'AutoCAD 2013



Les nouveautés 3D d'AutoCAD 2013



Nuage de points

Depuis la version 2010 il est possible d’insérer un fichier de nuages de points dans AutoCAD.
Plusieurs nouveautés dans la version 2013 :

Le fichier de nuage de points au format .ISD et .PCG, peut être attaché en référence externe(xref).
Ceci est intéressant car un fichier de nuage de point a souvent une taille octet importante,l’attaché en xref permet de dessiner avec le nuage de points lié et de travailler avec un fichier moins lourd.

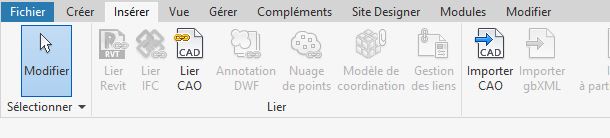

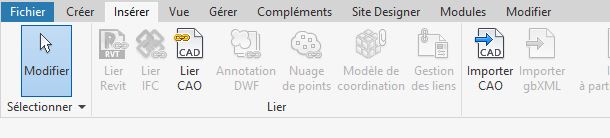

L’icone insérer un nuage de point est présent dans le ruban Insertion.Les nouveautés 3D d'AutoCAD 2013



Ceci est une première présentation des nouveautés 2013.

à bientôt sur ce blog !
