Ou comment gérer l’affichage d’un lien .rvt

Vous saviez sûrement que vous pouviez gérer l’affichage des éléments de vos liens .rvt (cf. Bog « Gérer les affichages d’un lien, publié le 22/11/2021). Mais, saviez-vous que vous pouviez le faire autrement ?

En effet, vous pouvez également utiliser la fonction « Sous-projets » de Revit pour gérer l’affichage d’éléments, par discipline par exemple.

Remarque :

Il vous faudra bien entendu affecter chacun des éléments « dans les bons « Sous-projet » pour que cela fonctionne correctement. En utilisant cette fonction vous êtes sur le point d’activer le partage du projet. Autrement dit vous allez travailler avec un modèle central en mode collaboration.

Etape 1 : Tout d’abord il vous faut créer les « Sous-projets » en question (différents selon vos projets et vos objectifs) ».

  • Créer un projet (Architecture par exemple)

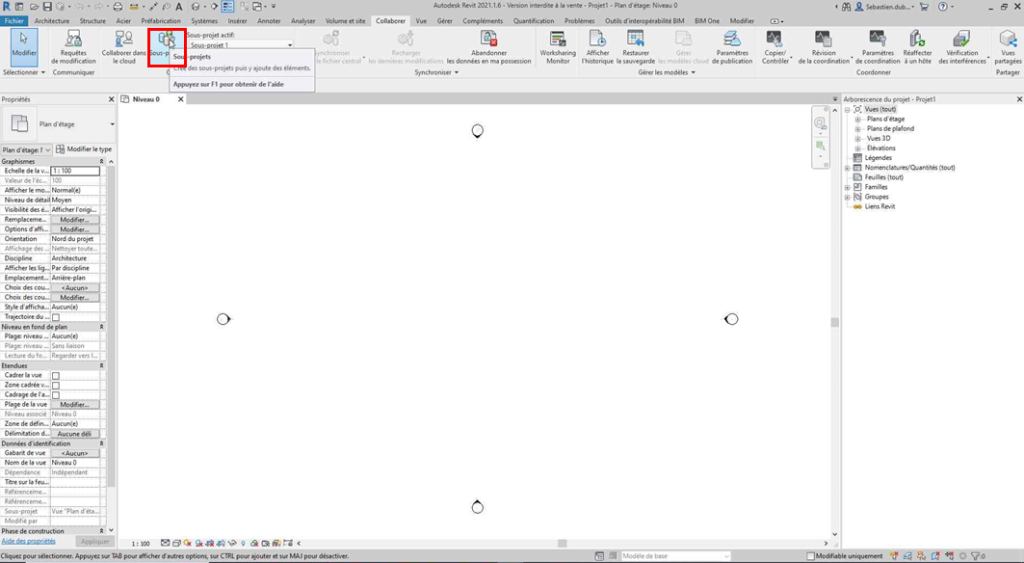

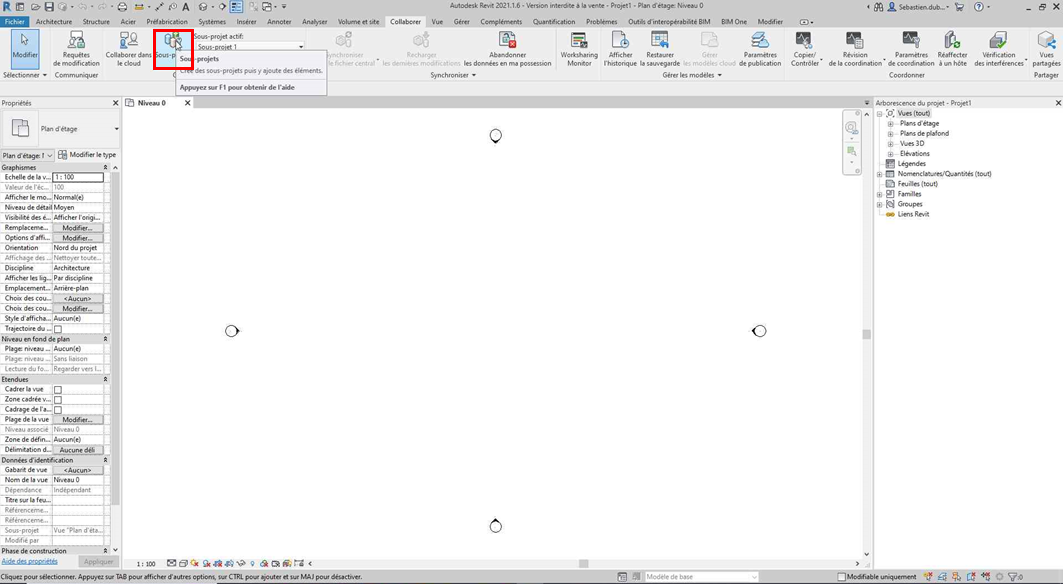

  • Depuis l’onglet « Collaborer », cliquez sur l’icône « Sous-projets ».

Sous-projets

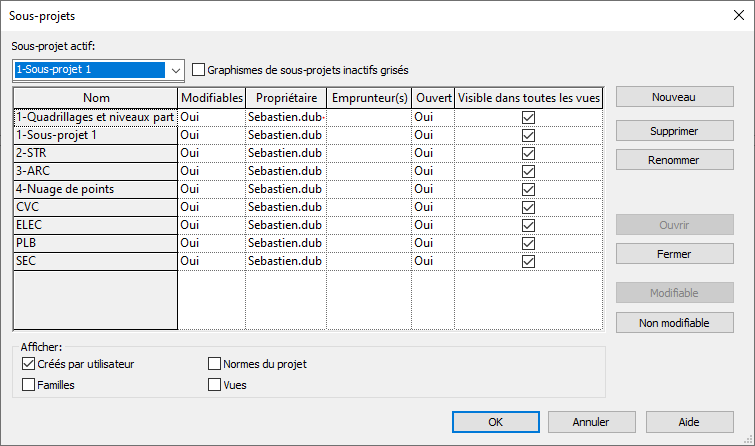

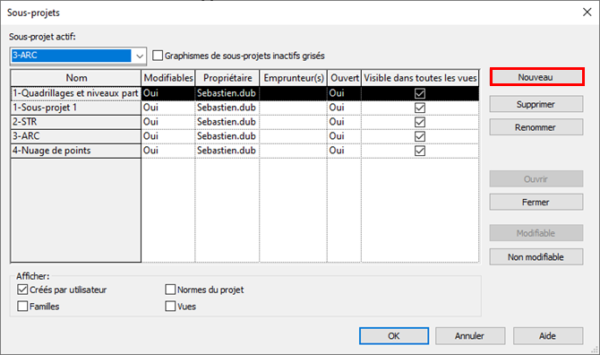

  • Depuis la fenêtre « Sous-projet », cliquez sur nouveau et créez autant de sous-projets que nécessaire.

Sous-projets

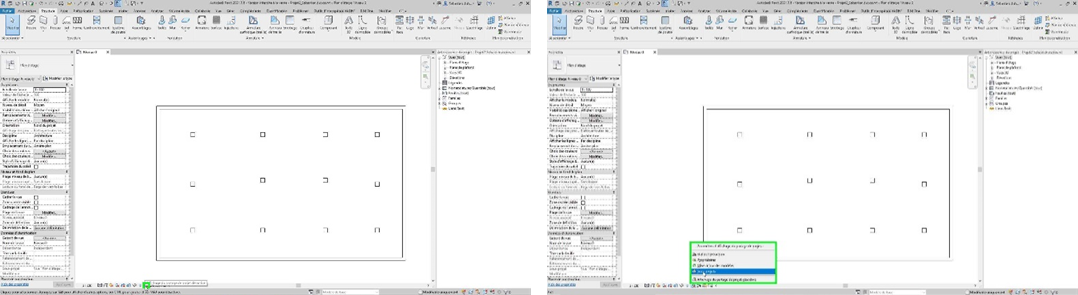

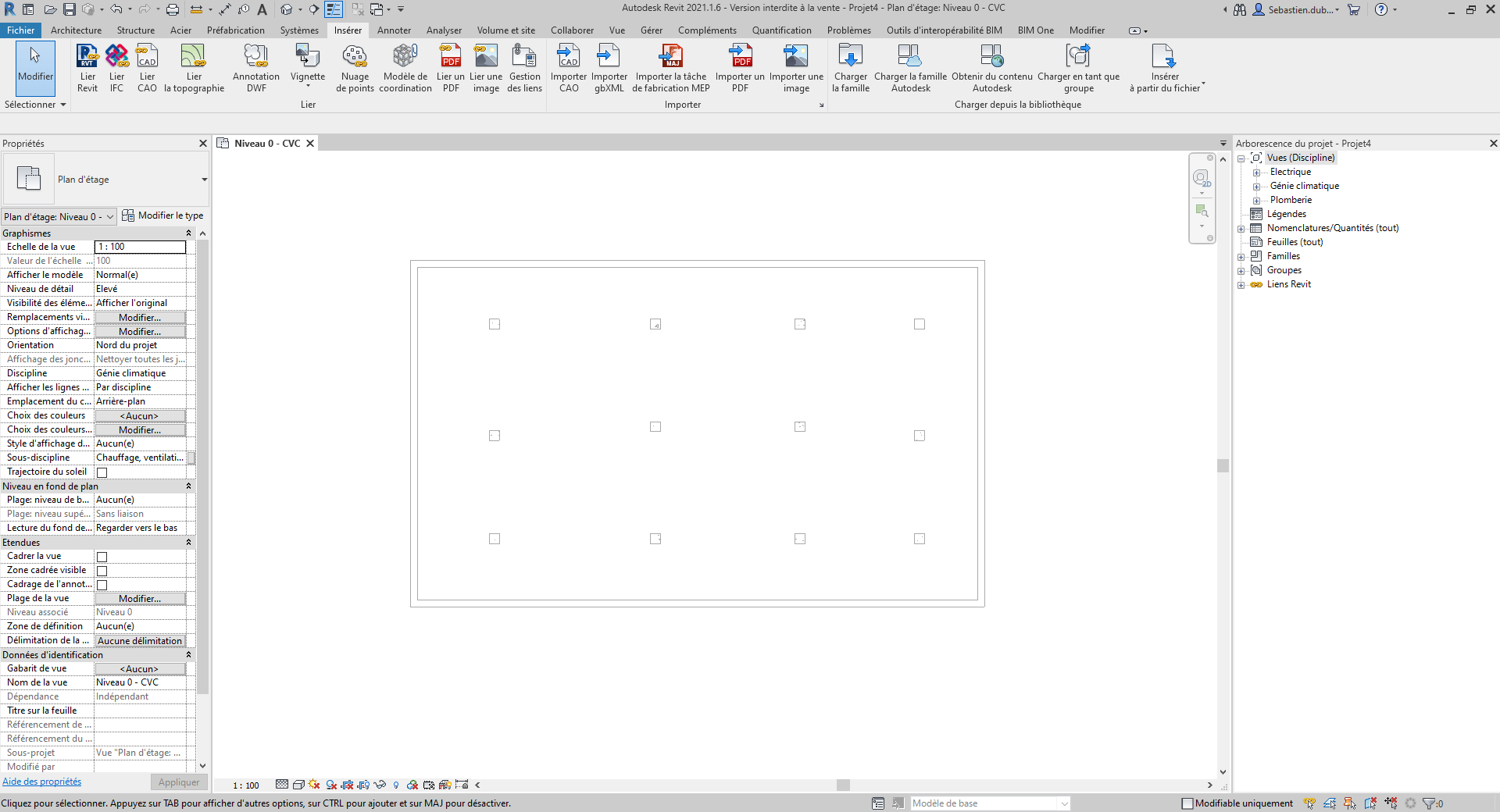

  • Sélectionnez le « Sous-projets » actif et commencez à positionner les éléments correspondants à la discipline du sous-projets en question. Vous pouvez afficher les « Sous-projets » sur la vue en cours en utilisant l’icône

Sous-projets

  • Les couleurs par défaut s’affichent

Sous-projets

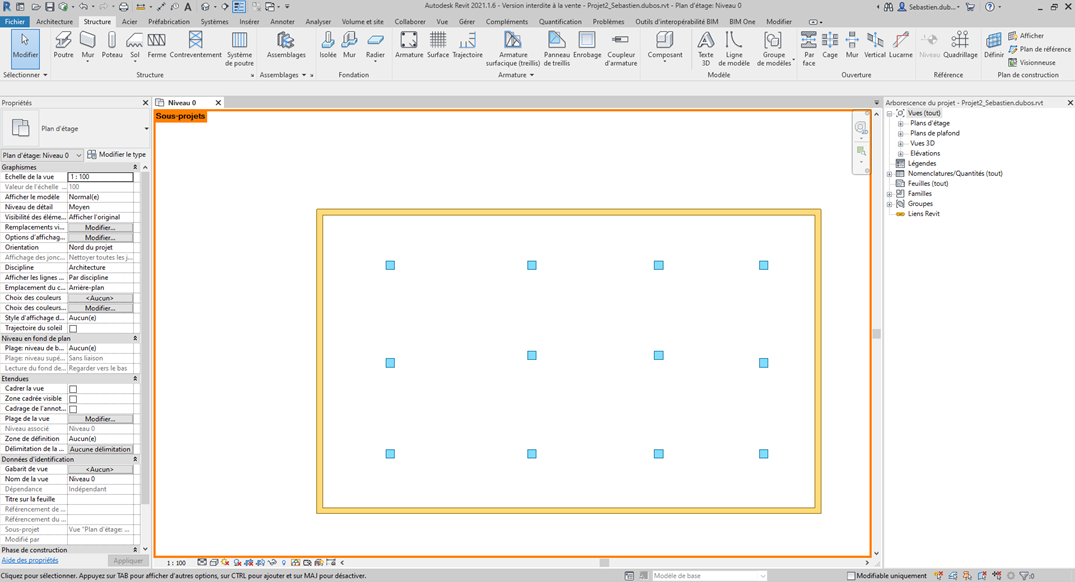

  • Le poteau est bien dans le sous-projet STR – Le mur est bien dans le sous-projet ARC

Sous-projets Sous-projets

  • Fermez votre projet une fois que vous avez fini votre modélisation

Etape 2 : Ensuite il faut lier votre projet à un autre projet.

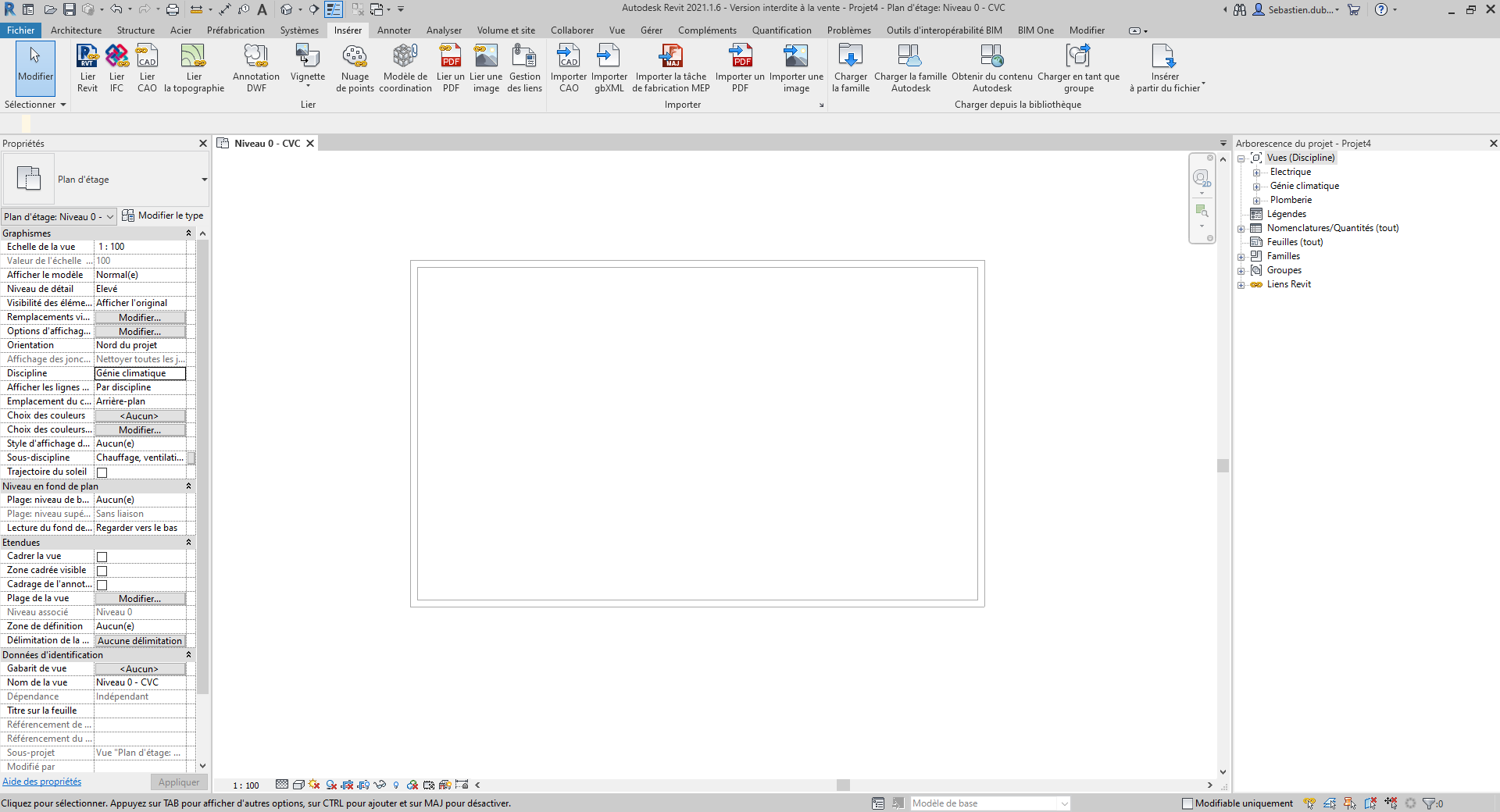

  • Créez un autre projet (MEP par exemple)

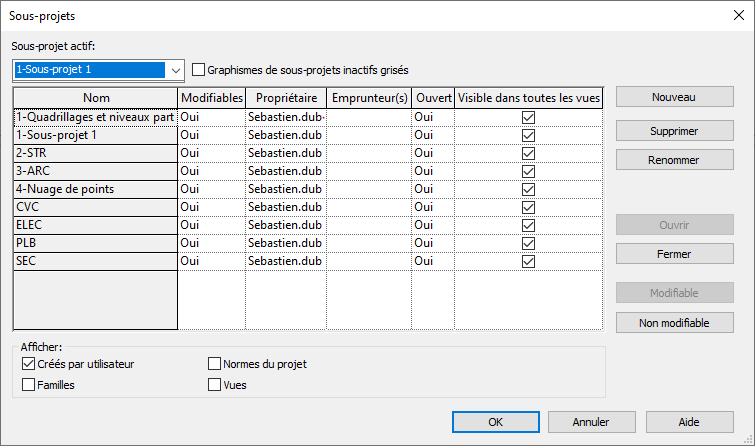

  • Depuis la fenêtre « Sous-projet », cliquez sur nouveau et créez les mêmes sous-projets que dans le projet « Architecture » plus ceux nécessaire au projet « MEP »

Sous-projets

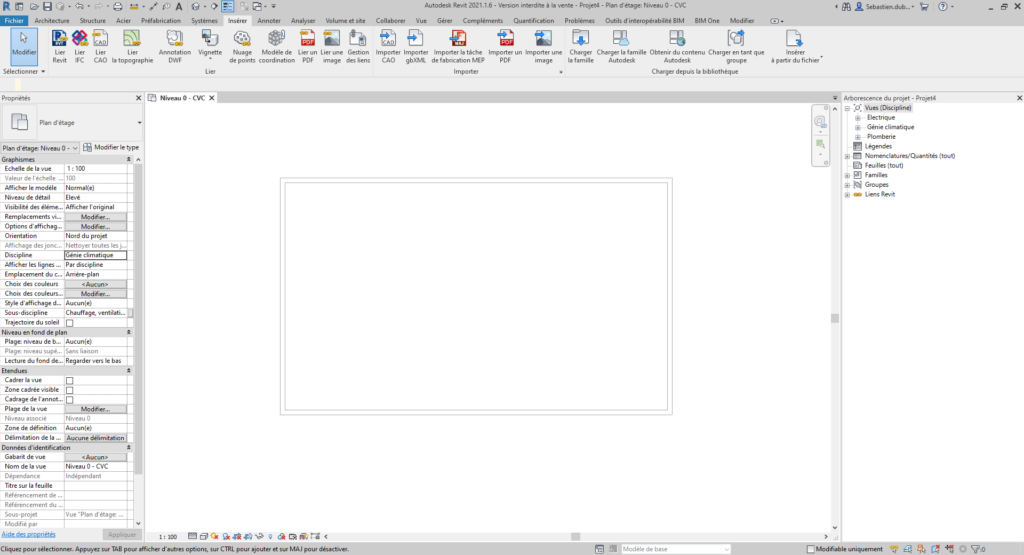

  • Liez votre projet « Architecture » à votre projet « MEP ».

(MEP par exemple).

  • Affichez la « Visibilité/Graphisme » de la vue.

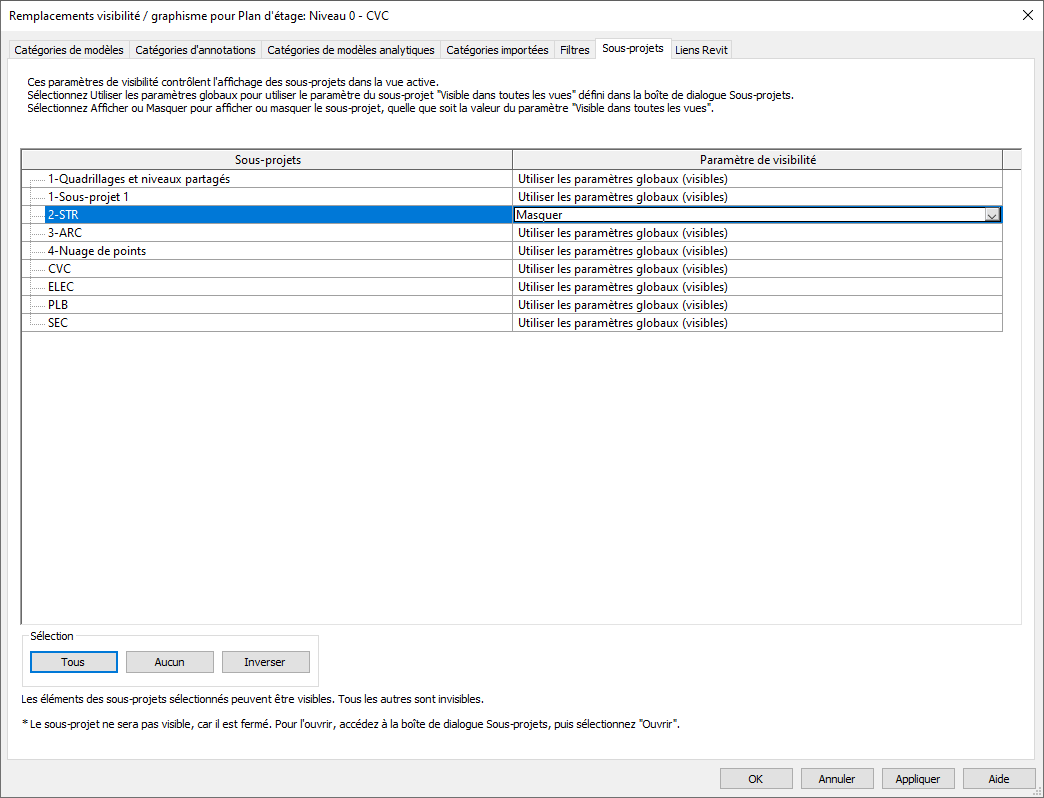

  • Cliquez sur l’onglet « Sous-projets » et affichez, ou masquer les sous projets à votre convenance (Ici nous allons masquez le sous-projet « 2-STR ».

Sous-projets

  1. Les poteaux structurels ont bien été désactivés

Sous-projets

Cas pratique :

C’est le seul moyen de masquer un nuage de point chargé dans une maquette liée. Vous pouvez masquer un « élément » d’une maquette liée en le mettant dans un sous-projet dédié et l’ »Afficher/Masquer » à loisir.

Ne craigniez plus le mode collaboratif. A vos sous-projets !

Sébastien D !
