MoldFlow : Quelle est la différence entre une cartographie de sonde et une cartographie de sonde XY ?

Il est souvent utile d’examiner des résultats dans l’épaisseur de la pièce simulée avec Moldflow.
En effet beaucoup de résultats rhéologiques intéressant se situe à cœur (le cisaillement par exemple)
Pour cela, 2 types de cartographies sont disponibles : La cartographie de sonde et la cartographie de sonde XY
La cartographie de sonde permet de créer un plan de coupe sur l’ensemble de la pièce et visualiser le résultat. (Voir image ci-dessous)

cartographie de sonde XY

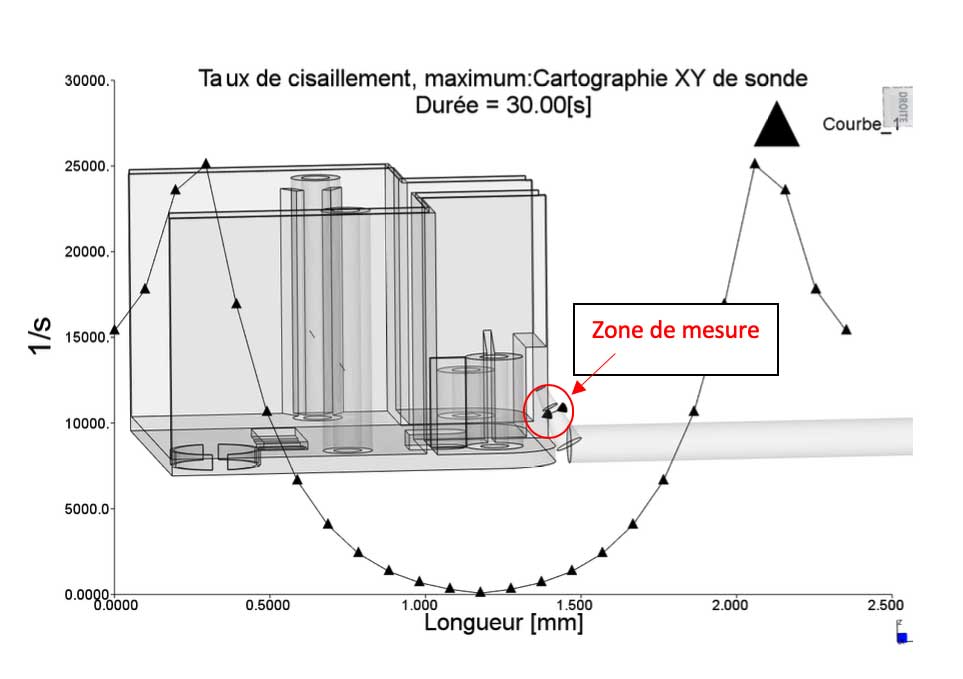

La cartographie de sonde XY permet d’examiner de manière précise les résultats dans l’épaisseur d’une zone précisément identifiée. La cartographie ainsi réalisée permettra de voir l’évolution du résultat (axe des ordonnées) en fonction de la position dans l’épaisseur (axe des abscisses) (Voir ci-dessous)

cartographie de sonde XY
