Moldflow : Comment créer des inserts dans Moldflow Synergy ?

Dans Moldflow, vous avez la possibilité de créer des inserts de moule directement dans l’interface au lieu de réaliser cela dans un outil de CAO.

Comment faire :

Il faut sélectionner les éléments triangles internes où vous souhaitez créer votre insert de moule. Vous pouvez sélectionner un élément triangle puis étendre la sélection sur la même surface.

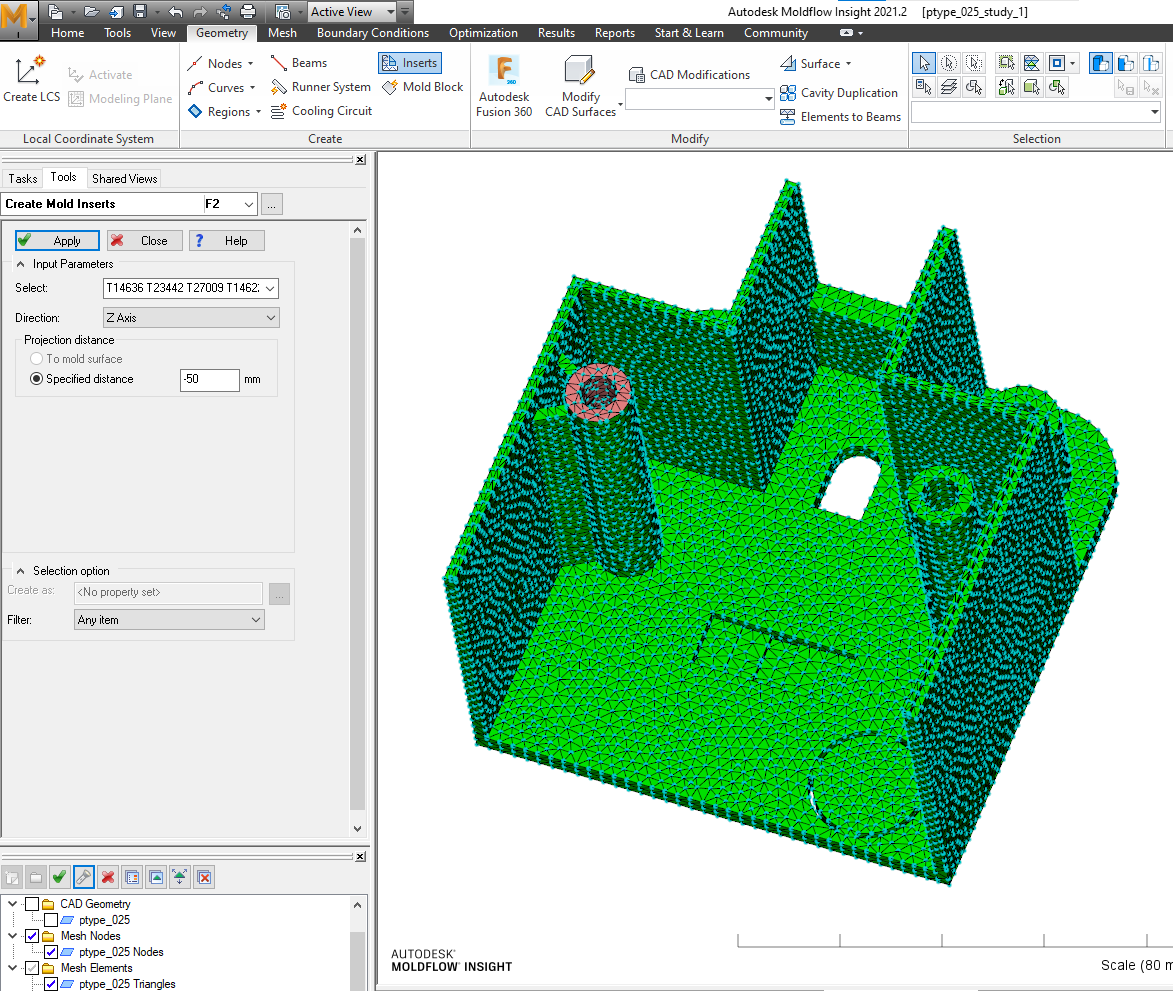

Vous pouvez ensuite aller dans Géométrie 🡪 Créer 🡪 Inserts.

Sélectionner la direction et la distance de votre insert

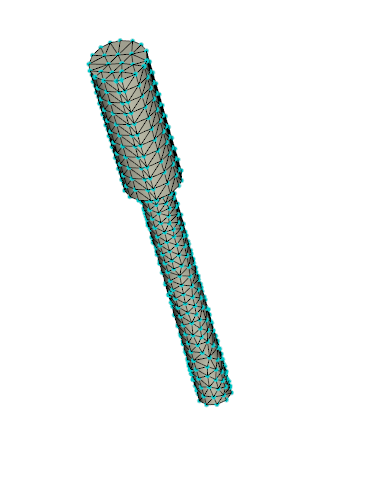

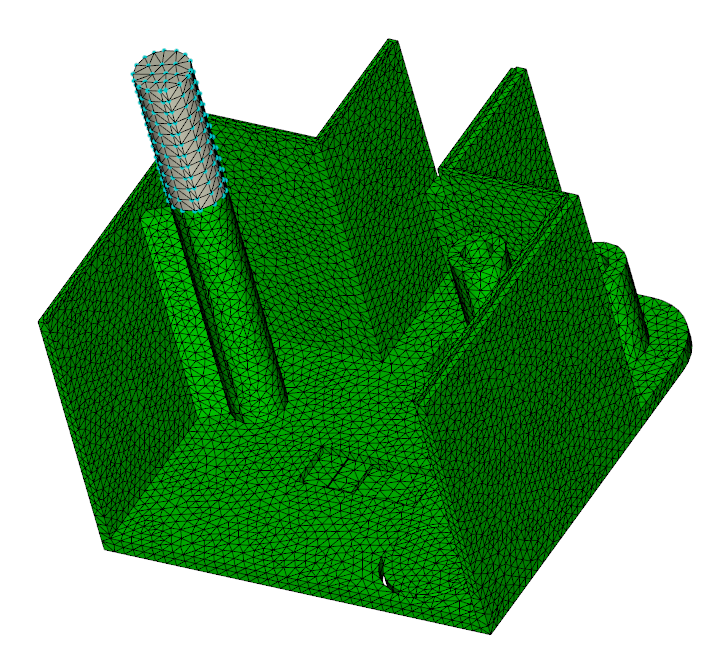

Résultat de la création de l’insert :
