Moldflow : Création d’une busette séquentielle facilement
Lorsque vous modélisez un bloc chaud, vous pouvez avoir besoin de mettre une busette à obturateurs pour fermer le point d’injection.
La méthode a été très simplifiée car maintenant, il suffit juste de :
- Créer le réglage dans le tableau contrôleur de busettes
- Dans le menu Créer, vous trouverez le tableau de définition des obturateurs
- Vous avez toujours le choix du type du pilotage :
Certains réglages peuvent être utilisés avec des points sondes

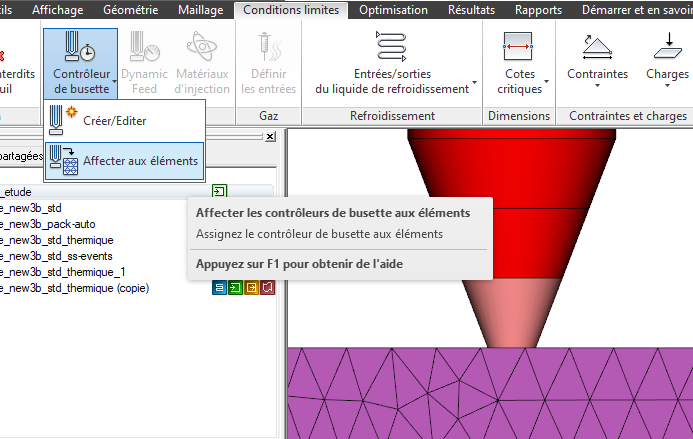

- Une fois les réglages d’ouverture / fermeture définis, vous pouvez alors choisir le menu « Affecter aux éléments ». Par contre, attention à bien choisir l’élément poutre au contact de la pièce au préalable.

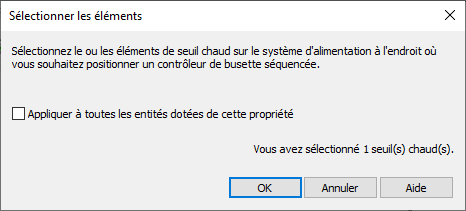

- Dans ce cas, vous aurez un menu qui vous permettra de valider en 1er le choix de sélection :
- Puis le choix dans les réglages busettes que vous aviez renseigné plus tôt.
- Vous pouvez ainsi définir différents réglages en fonction des busettes.
