MoldFlow : Qu’est-ce qu’une analyse Core Shift ?

Une analyse Core-Shift permet de simuler le déplacement (la déformation) d’un élément du moule ou d’un insert pièce surmoulé pendant le cycle d’injection.

Cette analyse permet de considérer l’influence de ces déplacements sur l’écoulement (variation des épaisseurs) mais également d’analyser la déformation d’une pièce présentant des épaisseurs non-uniformes.

Il est également possible de visualiser les contraintes qui s’exercent sur la broche de moule ou l’insert pièce.

Dans la nouvelle version Moldflow 2021, il est désormais possible de simuler des broches rétractables. Il est donc possible de spécifier un temps de rétractation après lequel la contrainte n’aura plus d’effet.

Le calcul Core Shift est disponible en version Moldflow Insight Standard.

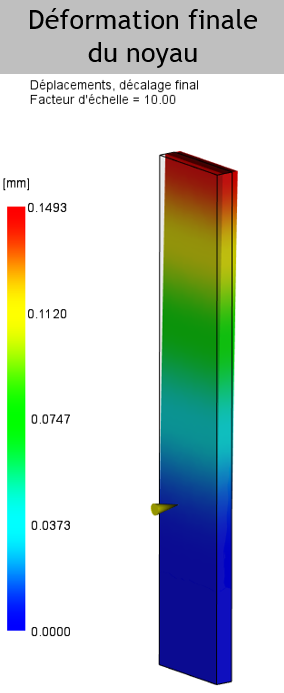

Exemple :
