Moldflow : Fonction remaillage des éléments tétraédriques

Après avoir mailler votre modèle en 3D. Vous avez encore la possibilité de modifier votre maillage 3D et remailler plus précisément certaines zones du modèle afin d’avoir une meilleure discrétisation des mailles dans l’épaisseur.

Cela permettra notamment de mieux capter les effets de cisaillement en peau.

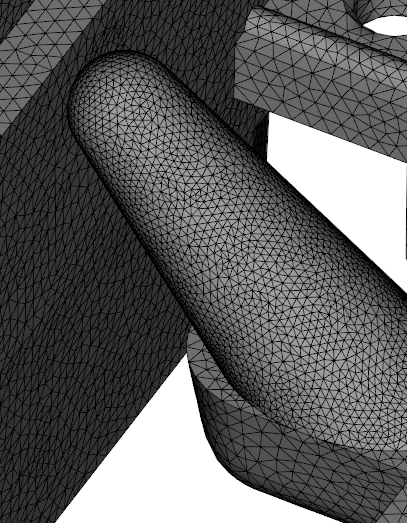

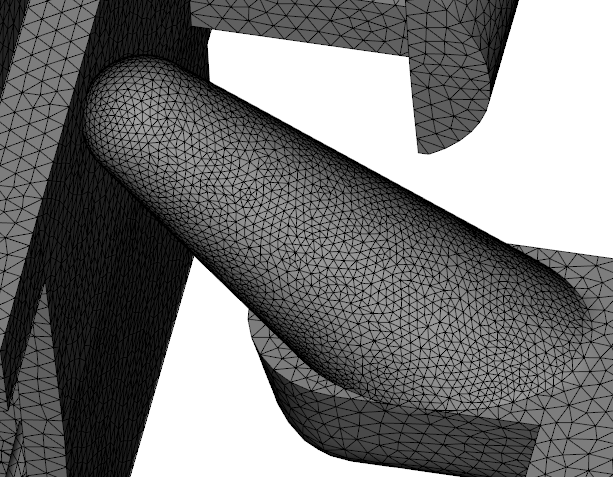

Avant remaillage :

Une image contenant fauteuil

Description générée automatiquement

Remaillage des tétraèdres :

Utilisation de la fonction remaillage des tétraèdres :

Ouvrir la boite de dialogue remaillage des tétraèdres et sélectionner la zone à remailler.

Une image contenant bâtiment

Description générée automatiquement
