MoldFlow : Comment renseigner un profil de vitesse dans Moldflow ?

Il peut être intéressant et utile de renseigner un profil de vitesse d’injection dans votre étude pour diverses raisons :

  • Optimisation du flux en jouant sur des variations de vitesses en données d’entrée
  • Corrélation par rapport à la réalité afin d’intégrer dans Moldflow le réglage exact réalisé sur la presse

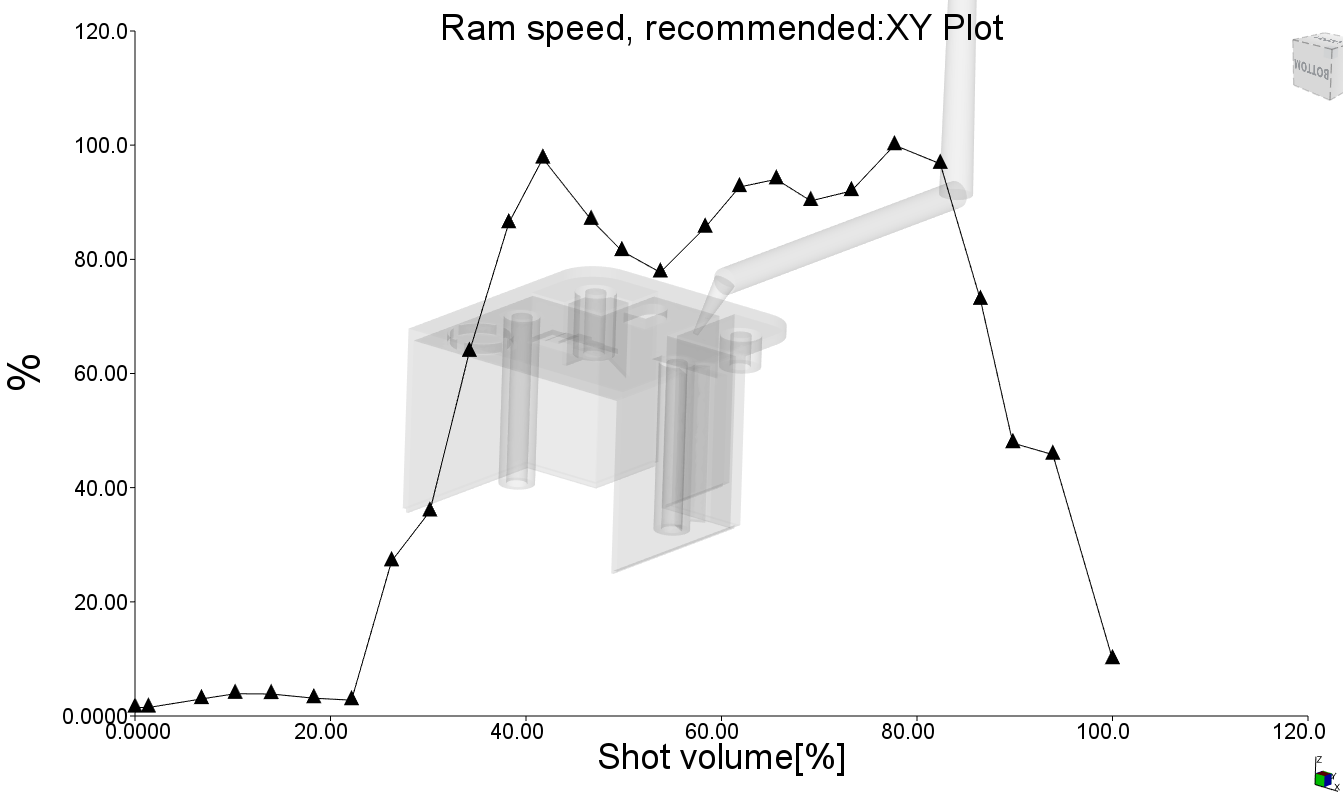

Vous avez également accès à un résultat profil de vitesse recommandé sur toutes études :

Ce graphique peut être utilisé pour renseigner un profil d’injection permettant de maintenir une vitesse d’écoulement constante tout au long du remplissage.

Pour renseigner un profil de vitesse, il faut aller dans les paramètres process (onglet pilotage du remplissage)

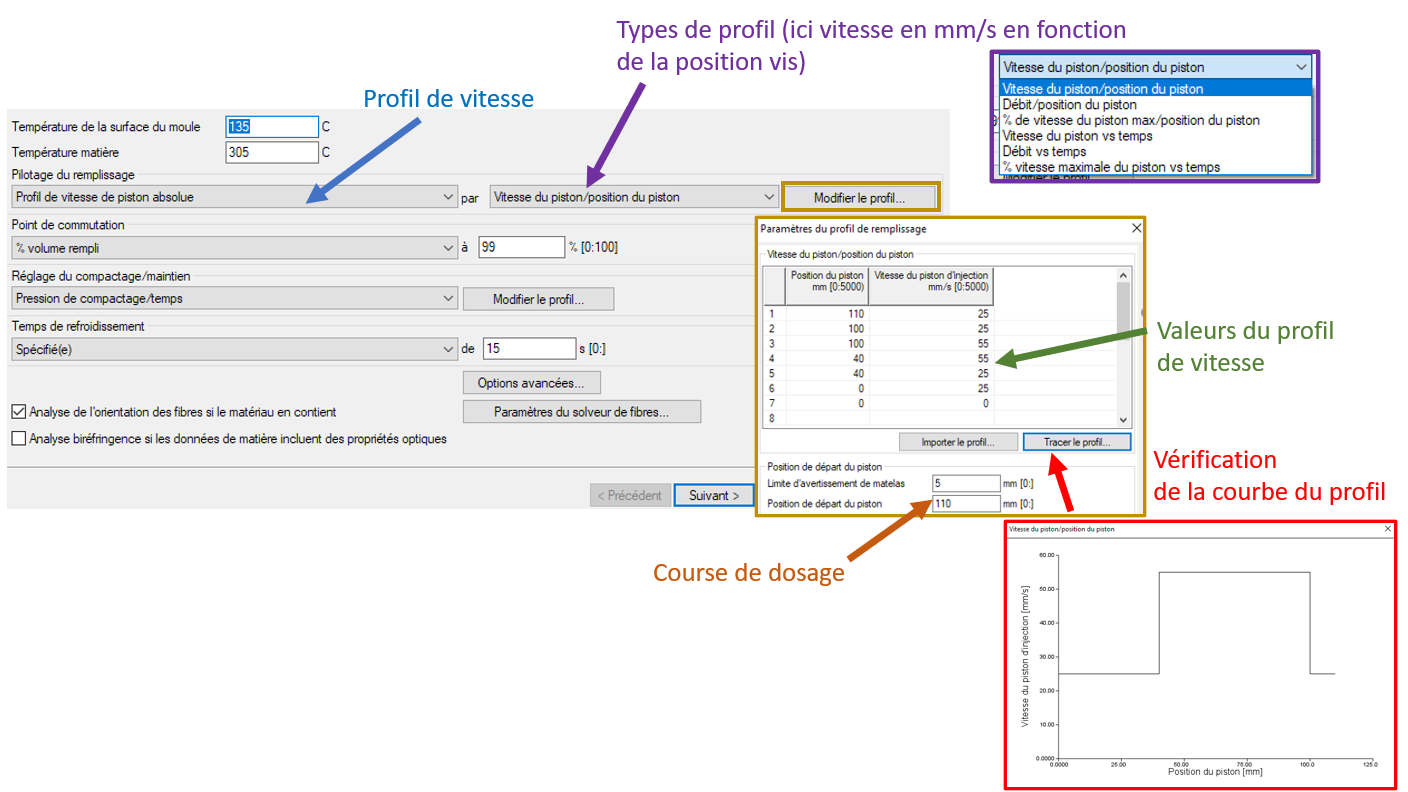

Dans l’image ci-dessous vous pouvez voir les principales possibilités de mise en données.

Attention : Ne pas oublier de renseigner le diamètre vis dans les paramètres de la presse à injecter lorsque l’on règle avec un profil de vitesse.
