Moldflow : Superposition des résultats

Dans Moldflow, vous avez la possibilité de superposer des résultats afin de faciliter l’interprétation et de mieux anticiper certaines problématiques / défauts.

Comment faire :

Etape 1 : Affichage d’un résultat

Une image contenant texte

Description générée automatiquement

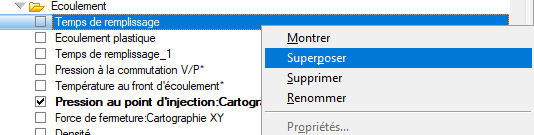

Etape 2 : Clic droit sur un autre résultat et sélectionner « superposer »

Exemple 1 :

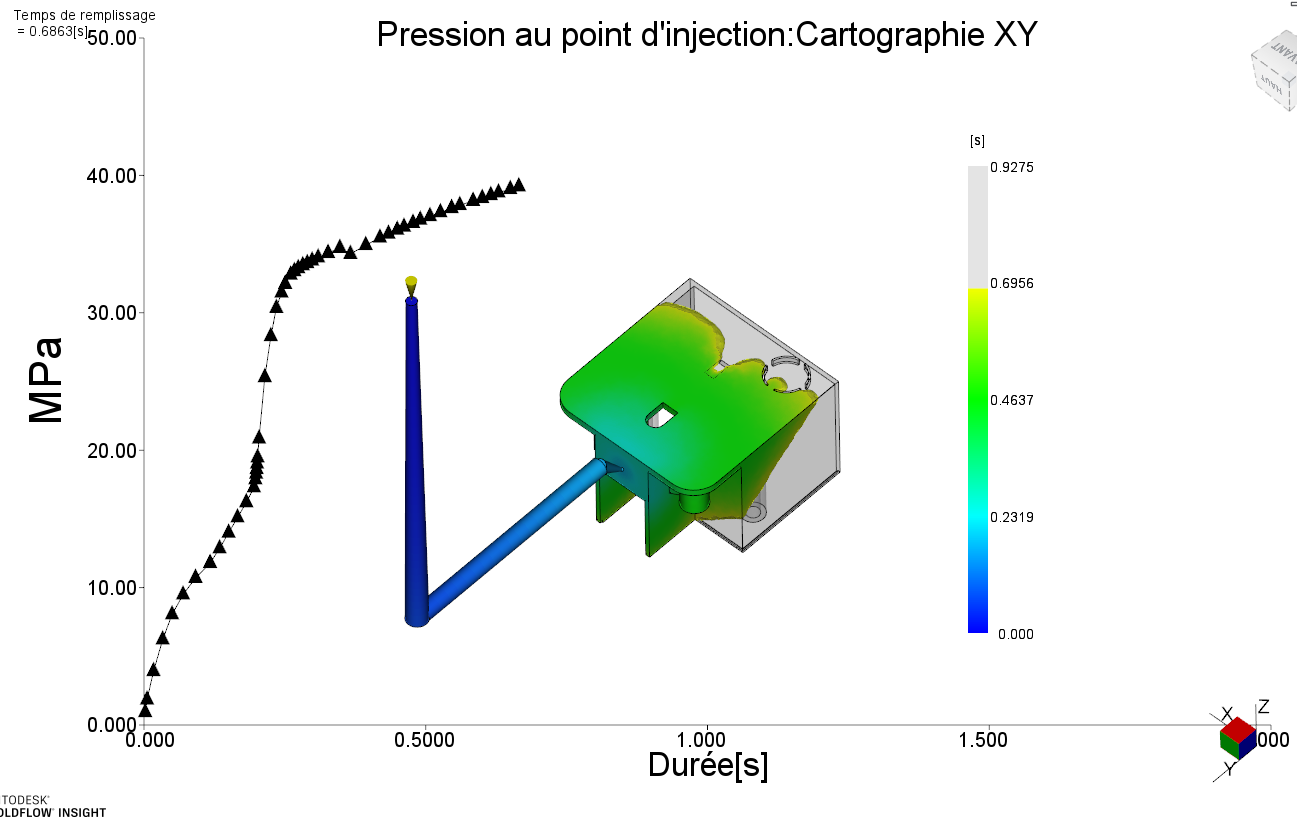

Superposition du résultats pression au point d’injection avec le résultat remplissage :

Exemple 2 :

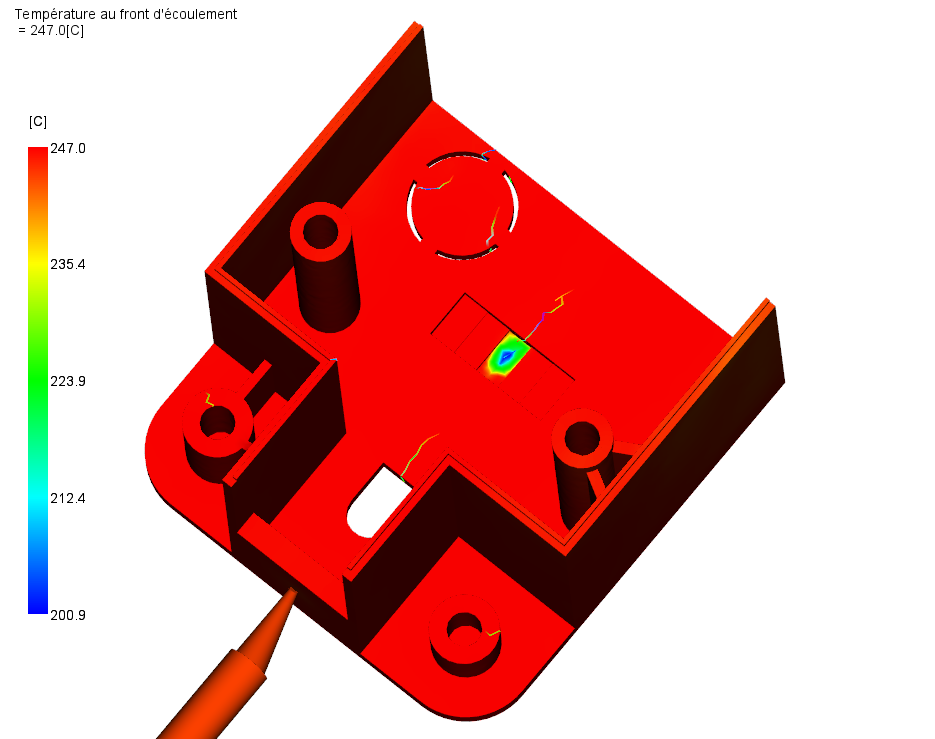

Superposition du résultat lignes de soudure avec le résultat température au front d’écoulement ; cela permet de mieux juger la criticité des lignes de soudure.
