Quel niveau de maillage choisir sur Moldflow ADVISER ?

Quel niveau de maillage choisir sur Moldflow ADVISER ?

Sur Moldflow Adviser, il existe 4 niveaux de maillage :

  • Le niveau 0
  • Le niveau 1
  • Le niveau 2
  • Le niveau 3

maillage moldflow adviser

• Le niveau 0 ne doit jamais être utilisé car le maillage résultant est beaucoup trop grossier et les résultats risquent fortement de ne pas être représentatifs.

• Dans le cadre d’une étude sur une pièce seule le niveau 1 peut être intéressant afin d’obtenir très rapidement une tendance fiable.
Cependant nous conseillons systématiquement d’utiliser le maillage de niveau 2 pour éviter des risques.

• Dès que la simulation est réalisée sur un moule multi empreinte le niveau 2 ou 3 doit être utilisé.

• Le niveau 2 est suffisant pour un moule 2 empreintes.

• A partir d’un moule 4 empreintes il est préférable de choisir le niveau 3 afin d’avoir un raffinement suffisant dans les petites zones techniques comme le seuil d’injection par exemple.

• Il est important de préciser qu’avec un maillage de niveau 3, le temps de calcul est impacté de manière significative, il est donc important d’avoir un PC bien dimensionné.

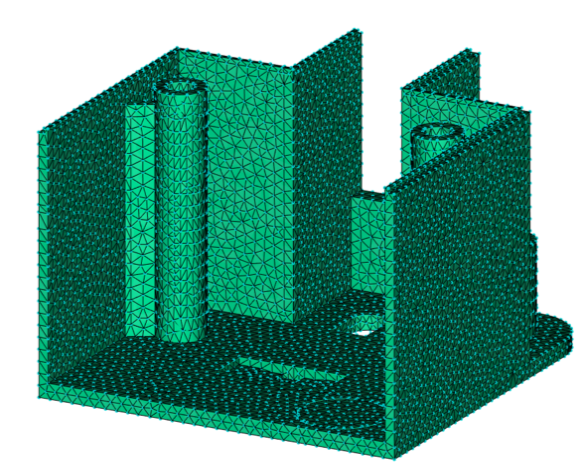

Aperçu des différents maillages en fonction du niveau :

[tds-section background="#ffffff" textcolor="#000000" opacity="80"][tds-columns] [tds-column half]



niveau de maillage
Niveau 0 : 15 000 éléments
[/tds-column]  [tds-column half last]niveau de maillage

Niveau 1 : 25 000 éléments

[/tds-column] [/tds-columns][/tds-section] [tds-section background="#ffffff" textcolor="#000000" opacity="80"][tds-columns] [tds-column half]



niveau de maillage
Niveau 2 : 50 000 éléments
[/tds-column]  [tds-column half last]niveau de maillage

Niveau 3 : 200 000 éléments

[/tds-column] [/tds-columns][/tds-section]
