Depuis septembre 2023, Fusion 360 dispose d’une nouveauté très demandée : Les configurations.

     1- Introduction :

Les configurations offrent une approche intelligente pour optimiser l’utilisation des conceptions paramétriques.

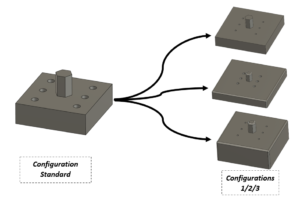

Elles vous permettent de créer et de gérer de multiples variantes de conception à partir d’un modèle.

Cette nouvelle option ne se limite pas à la gestion des modèles. Avec les configurations, les professionnels peuvent mettre en œuvre des workflows de conception, d’assemblage, et de fabrication d’une flexibilité sans précédent.

     2- Création et gestion dans la conception :

1. Commencez par créer classiquement votre esquisse, en ajoutant des côtes, extrusions, révolutions …

2) Une fois votre corps terminé, vous pouvez depuis l’onglet « Modifier », « Modifier les paramètres » de votre corps.

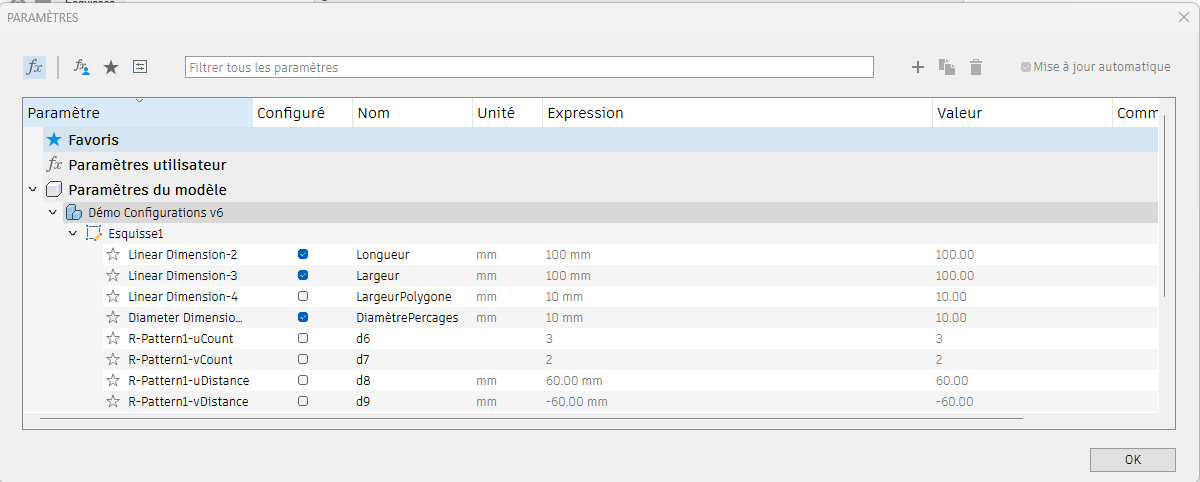

Ainsi vous pouvez renommer dans la colonne « Nom » les dimensions données. Exemple : Longueur, Largeur, Hauteur … Changer les valeurs …

3) Cliquez ensuite dans l’onglet « Configurer » sur « Configurer » :

4) La page suivante s’ouvre :

5) Faire un clic droit sur le nom « Configuration » si vous désirez renommer la configuration.

Puis pour ajouter des paramètres et fonctions à cette configuration il existe 2 solutions :

• Solution 1 : vous cliquez directement sur l’icône désirée depuis l’historique de conception (la fonction apparaitra dans la configuration active)
• Solution 2 : vous cliquez sur l’icône « Fx » (ajouter des paramètres)

Pour sélectionner dans la colonne « Configuré » quel(s) paramètre(s) prendre en compte :

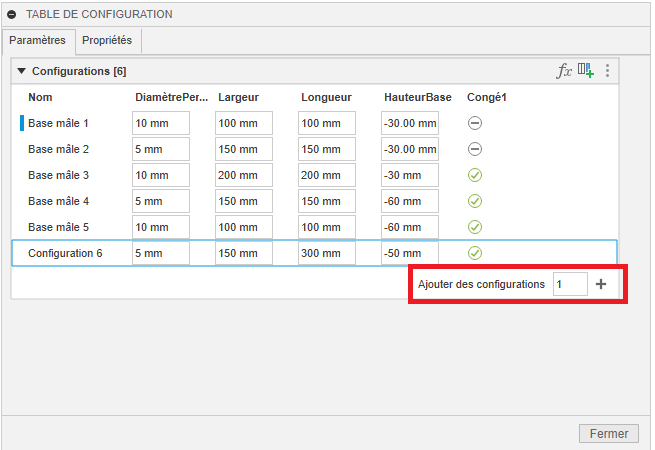

6) Grâce au bouton « + » (ajouter des configurations) vous pouvez en ajouter autant que vous voulez :

     3- Les liens au-delà de l’espace conception (Assemblage / Fabrication …) :

7) ASSEMBLAGE :

Lorsque vous insérer le corps de votre conception, dans une nouvelle conception, Fusion 360 vous affiche un tableau avec toutes les configurations possibles.

(Exemple : assemblage pièce A avec pièce 1 …)

A vous de choisir quelle pièce vous souhaitez assembler :

8) Espace de FABRICATION

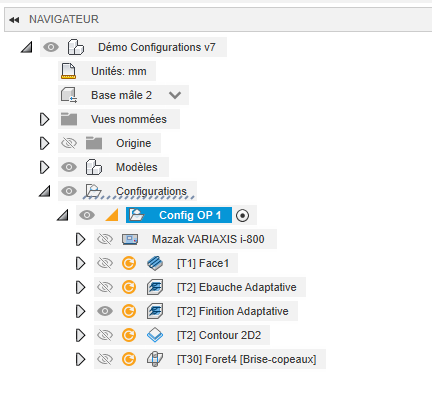

Lorsque vous passez à l’espace de travail FABRICATION, Fusion 360 propose dans l’arborescence un onglet « Configurations » avec toutes les possibilités conçues auparavant en conception.

A vous de choisir celle que vous voulez usiner.

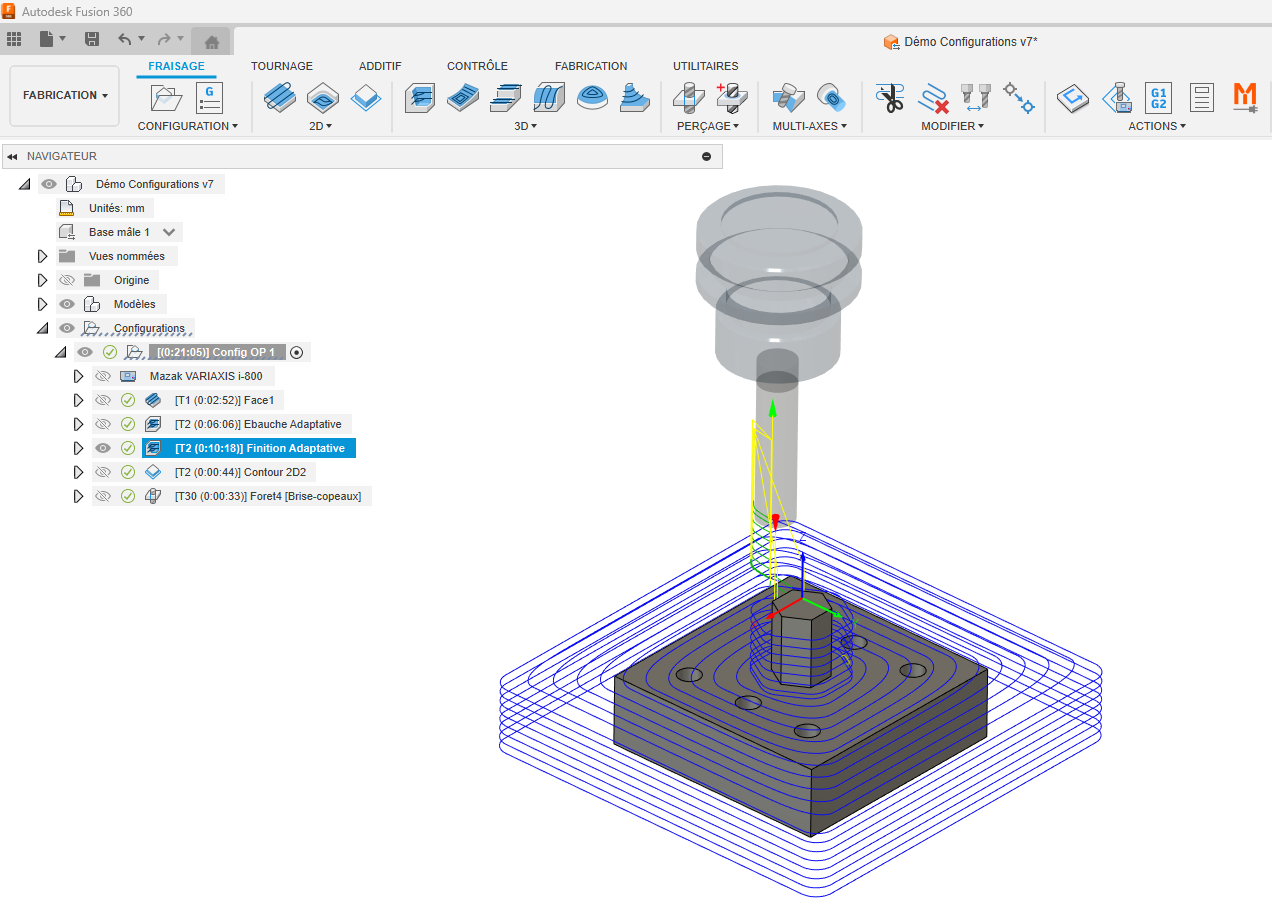

9) Faites votre programme d’usinage complet, sur la 1^ère configuration par exemple, comme cela :

10) Pour usiner les autres configurations de la manière, vous n’avez plus qu’à changer de configuration

(à noter que les parcours outils deviennent JAUNE : Trajectoire d’outil obsolète) :

11) Il vous suffit alors de cliquer sur la configuration puis « GENERER »

Ainsi tous les parcours s’adaptent à votre nouvelle pièce

En 2 clics vous avez fait un nouveau programme d’usinage :

4) Avantages des configurations :

• Gain de temps : Gestion de multiples fichiers dans un seul et même projet, pour différentes variantes.
• Conception flexible
• Workflows de fabrication rationalisés : Possibilité de mise à jour des parcours outils en 1 seul clic.
• Simplification des workflows
