Vous recevez un fichier IFC et vous ne disposez que d’AutoCAD sur votre ordinateur.



Rappel sur le format IFC : Industry Foundation Classes
Ce format est utilisé dans le secteur du bâtiment pour échanger entre les applications.
Voir explications

Depuis votre poste AutoCAD vous souhaitez ouvrir un fichier iFC, mais vous ne trouvez pas la commande. C’est normal AutoCAD et AutoCAD LT ne savent pas ouvrir ni importer un fichier au format IFC

Solution :
Dans la gamme Autodesk pour ouvrir un fichiers IFC, vous pouvez utiliser :
Autodesk Revit et aussi Navisworks.
AutoCAD Architecture, AutoCAD MEP, Autodesk Civil 3D
La solution est donc d’installer AutoCAD Architecture. Depuis la sortie d’AutoCAD 2019, le logiciel AutoCAD Architecture ou MEP peut être téléchargé et installé sans coût supplémentaire pour les utilisateurs d’AutoCAD.

Les étapes ci-dessous depuis AutoCAD Architecture :
Créer un nouveau dessin avec un gabarit : Aec Model (Metric Ctb).dwt
Fichier Ouvrir IFC

IFC_ouvrir_icone

AA-ouvrir-IFC_01

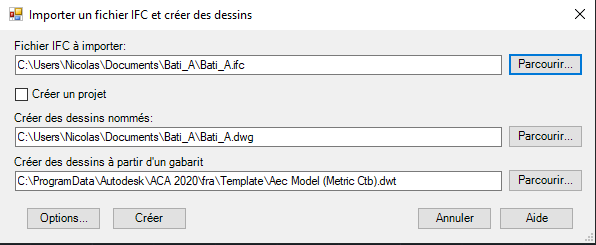

Case de dialogue Ouvrir IFC :

AA_bati_A_01

Les Options : laissez tout coché.

AA-ouvrir-IFC_03



Le choix du gabarit est à faire selon l’unité du fichier IFC, pour un IFC :
en métrique : choisir : Aec Model (Metric Ctb).dwt
en pouce choisir le gabarit : Aec Modèle et Vue (M FRA – Ctb).dwt

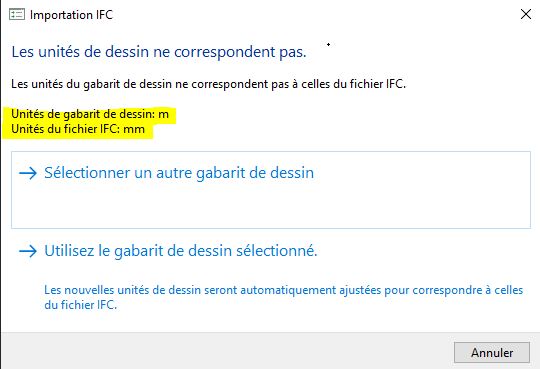

Si incohérence d’unité, le message suivant invite à choisir un autre fichier gabarit :





AA-ouvrir-IFC_04-unites3



On obtient :
1 fichier DWG par niveau  (Selon la gestion des niveaux du fichier IFC )
1 fichier DWG avec tous les niveaux attachés en références externes XREF.
