Réalisation d’un volume de fluide interne dans FUSION 360.

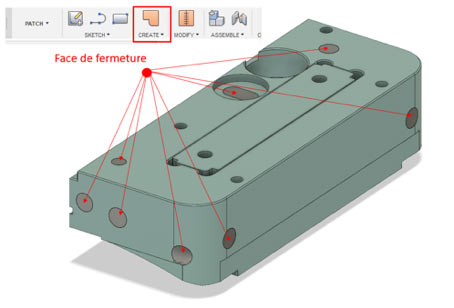

Pour créer un volume interne dans Fusion 360, il faut d’abord créer les différentes faces de fermetures via l’onglet patch afin de pouvoir extraire le volume interne.

Exemple sur un bloc empreinte afin d’obtenir les passages d’eau :

volume de fluide interne dans FUSION 360

Ensuite dans l’onglet modèle nous allons choisir l’option volume de fluide :
volume de fluide interne dans FUSION 360
volume de fluide interne dans FUSION 360

Ensuite il suffit de sélectionner le corps et les faces de fermetures pour générer le volume interne.
volume de fluide interne dans FUSION 360

Remarque : Le corps CAO du passage d’eau pourra être importé dans Moldflow afin d’extraire le filaire en automatique.
