Moldflow - Comment accéder aux résultats de contraintes résiduelles en 3D ?

Depuis la version 2017, il est possible d’avoir des résultats de contraintes post déformation.

Cependant, pour se faire, il faut plusieurs conditions :

• Au niveau de la fiche matière, dans l’onglet retrait, bien choisir le modèle résidual stress

• Au niveau du solveur, dans la partie Warp, désactiver l’aggrégation.

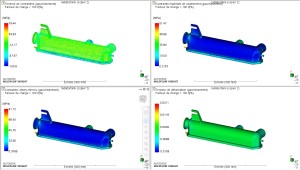

Après cela, une fois le calcul fini, vous pourrez alors accéder, dans la section Warp, aux résultats de :

• Tenseur de contraintes,
• Contraintes de Von-Mises
• Contraintes maximales de cisaillement

Grâce à ces résultats, il est dorénavant possible d'anticiper les zones de casses durant les sollicitations thermiques ou chimiques.
