Moldflow – Comment accéder aux résultats de contraintes résiduelles en 3D ?



Depuis la version 2017, il est possible d’avoir des résultats de contraintes post déformation.

Cependant, pour se faire, il faut plusieurs conditions :

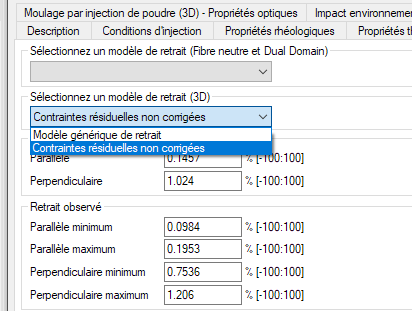

  • Au niveau de la fiche matière, dans l’onglet retrait, bien choisir le modèle résidual stress

résultats de contraintes résiduelles en 3D

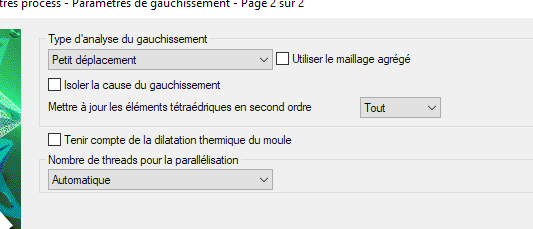

  • Au niveau du solveur, dans la partie Warp, désactiver l’aggrégation.

résultats de contraintes résiduelles en 3D

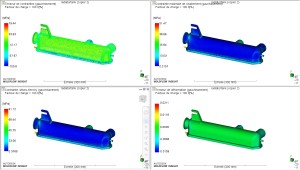

Après cela, une fois le calcul fini, vous pourrez alors accéder, dans la section Warp, aux résultats de :

  • Tenseur de contraintes,
  • Contraintes de Von-Mises
  • Contraintes maximales de cisaillement

résultats de contraintes résiduelles en 3D



Grâce à ces résultats, il est dorénavant possible d’anticiper les zones de casses durant les sollicitations thermiques ou chimiques.
