AutoCAD La palette BLOCS

Apparue avec la version 2020 d'AutoCAD. (voir l'article  sur les nouveautés d'AutoCAD 2020 )
Pour insérer un bloc, on peut utiliser la commande inserer , ou DesignCenter (commande ADCENTER) ou des palettes d’outils.
Depuis la version 2020 la commande INSERER affiche par défaut cette palette BLOCS.
Si les utilisateurs chevronnés d'AutoCAD peuvent hésiter à utiliser cette palette, ils passent à cotés de fonctions bien pratiques comme l'onglet Récent et Favoris... voyons cela :

Remarque  :
Pour insérer depuis l’ancienne case de dialogue "INSERER " : utiliser la commande INSERCLASSIQUE  ou son alias DDINSERT.
Pour insérer un bloc sans passer par une case de dialogue saisir  :  -INSERER  ou son alias : -i  puis répondre aux questions dans les lignes de commande.
Pour afficher cette palette :
soit utilisez la commande INSERER
soit cliquez depuis l’onglet Vue -> Palette  sur l'icone Blocs



Voyons les différents onglets de cette palette BLOCS :

L’onglet Dessin courant : affiche les blocs du dessin.

Pour insérer un bloc : cliquez sur un bloc et placez-le dans le dessin en cours. Cette méthode applique les paramètres des options d'insertion.
Ou , faites glisser un bloc dans le dessin courant pour un placement rapide. Cette méthode ignore les options d'insertion situées en bas de la palette.

Cliquez avec le bouton droit de la souris et choisissez une option :

inserer-01

Les options d'insertion :

Point d'insertion : vous spécifiez le point d'insertion lors de l'insertion du bloc, avec la souris  ou par saisie des coordonnées.
Lorsque cette option est désactivée, les coordonnées précédemment spécifiées sont utilisées.

Echelle : permet de spécifier l'échelle ou d'appliquer une échelle uniforme.

Rotation : permet d'appliquer un angle au bloc inséré.

Répéter le placement : permet de répéter l'insertion du bloc, terminez par la touche ECHAP.

Décomposer :  décompose le bloc inséré, les objets constituant le bloc sont dissociés et retrouvent leurs propriétés d'origine.

options_BLOCS2

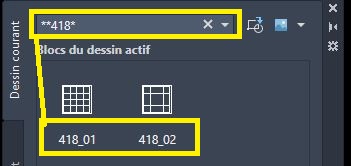

Filtrer les blocs : Pour filtrer parmi les nombreux blocs, utiliser les caractères suivants :
   ? pour un caractère unique  et * pour plusieurs caractères.
Exemple, *418** affiche les blocs nommés 418_01 et 418_02.
La liste déroulante affiche les chaînes de caractères génériques utilisées précédemment.

filtre1

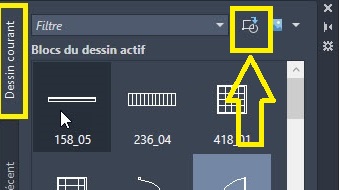

Insérer un fichier DWG ou DXF :  cliquez sur l'icone (voir la capture d'écran ) pour afficher la case de dialogue de sélection de fichier.

p_Blocs_dessin_ins

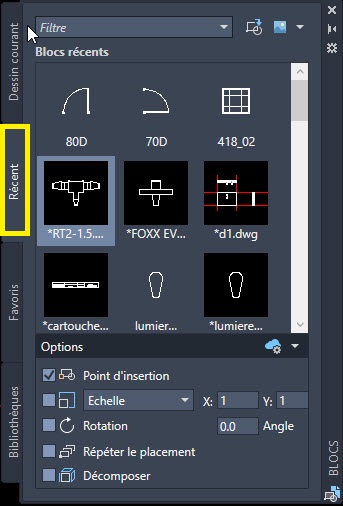

Onglet Récent : affiche l’historique des blocs insérés quelque soit le dessin.

On peut accéder aussi depuis  l'icone Inserer et choisir  Blocs Recent:

Palette_bloc_04icone

L’onglet Récents : affiche les derniers blocs créés ou insérés quelque soit le dessin courant. La liste est liée à l’historique des insertions de blocs.
Vous pouvez supprimer un bloc affiché dans l'onglet Récent en cliquant dessus avec le bouton droit de la souris et en choisissant Supprimer de la liste Récent.
Pour supprimer tous les blocs affichés dans l'onglet Récent, définissez temporairement la variable système BLOCKMRULIST sur 0.

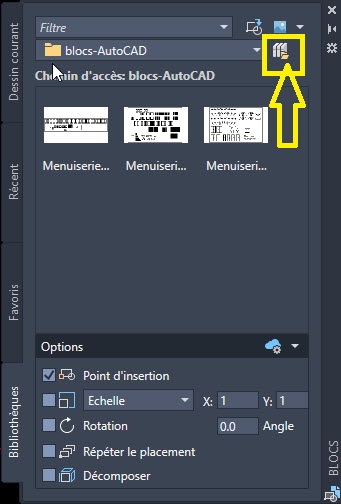

L’onglet Bibliothèque :

Au 1er usage l’onglet est vide, il faut choisir un dossier et un dessin.
Affiche la liste des dessins DWG et leurs blocs d’un dossier spécifié. (La commande Designcenter  fait cela aussi très bien)
Remarque : n'affiche pas les fichiers DXF.

Depuis l'icone , pointez un dossier contenant des fichiers DWG, en local ou sur le server ou sur un cloud.

p_BLOCS_biblio1

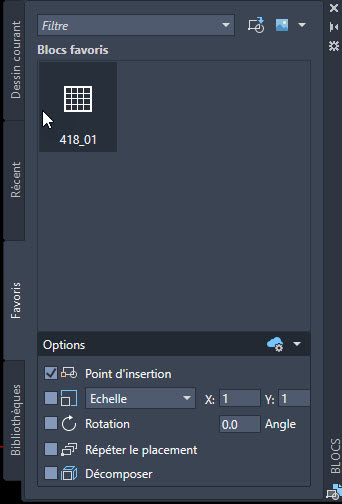

l’onglet Favoris :
Par défaut l’onglet Favoris est vide à vous d’ajouter des blocs favoris.
Pour ajouter des blocs dans cet onglet favoris :  depuis la palette Dessin courant et clic droit sur un bloc et Copier vers les favoris.

Cette palette simplifie l'insertion de blocs.

à  bientôt sur ce blog !
