Comment modéliser une grille sur la pièce ?
Certaines géométries de pièce plastique incorporent des grilles dans leurs designs. Le maillage de ces grilles crée des modèles lourds provoquant un temps de calcul très long. Une nouvelle option dans Moldflow permet de simuler l’injection d’une pièce avec une grille sans avoir à la modéliser en CAO. Cela permet de garder un niveau de précision optimal tout en réduisant énormément le temps de calcul.

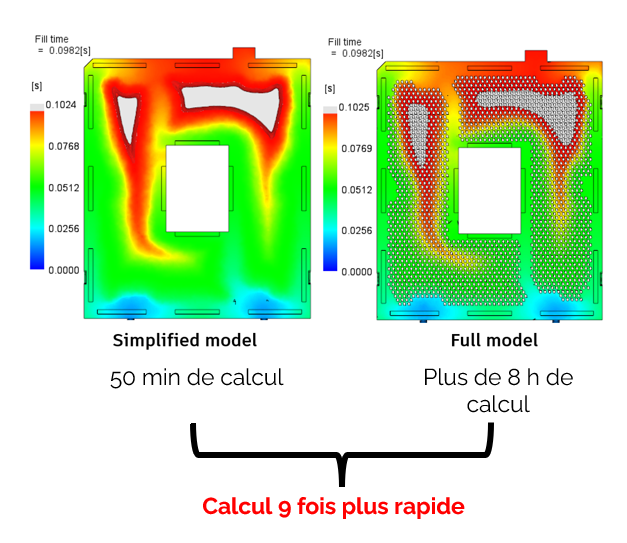

Dans l’exemple ci-dessus, la caractérisation de la surface du modèle en grille permet de diviser le temps du calcul par tout en concevant des résultats de remplissage / compactage / gauchissement représentatif.
Pour affecter la propriété grille à une surface il faut suivre la méthodologie suivante :
Pour toutes précisions supplémentaires, n’hésitez pas à nous contacter à notre adresse support : support@aplicit.com
