Moldflow : sélection de nœuds pour la mesure d’ovalisation

By Published On: 23 mai 2023Categories: Blog, Moldflow, Simulation - CalculTags: , , 0 Comments

Lorsque vous souhaitez mesurer une ovalisation, vous pouvez soit utiliser la macro roundness ou utiliser une cartographie de chemin.

Toutefois, une des difficultés est de choisir le bon point de départ pour être sûr de mesurer correctement.

Le menu de sélection des nœuds vous permet de le faire plus facilement via une fonction cachée.

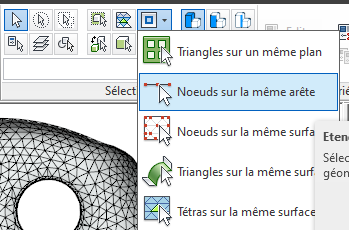

Une image contenant texte, capture d’écran, logiciel, conception Description générée automatiquement

Dans celle-ci, on peut le laisser faire par défaut et dans ce cas, il prend tous les nœuds sur l’arête sans faire attention au point de départ.

Si on veut le forcer, on peut passer pas une sélection en 3 points :

  • Le 1er point sert de position de départ,
  • Le 2nd définit la direction,
  • Le 3ème et dernier définit le point de fin.

Cela permet de mesurer de manière plus efficace les évolutions de diamètre et les comparer à une métrologie :

Une image contenant texte, capture d’écran, Graphique Description générée automatiquement
